公布日：2022.01.04
申請日：2021.10.20
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種微動力生物生態凈化的污水處理系統，包括依次連通的豎流沉砂池、橫向截流厭氧消化裝置及高負荷氨氮同步吸附解析生態滲濾床，高負荷氨氮同步吸附解析生態滲濾床的內部從下往上依次設置的玄武巖基質層、改良型沸石基質層及陶�；|(zhì)層，陶�；|(zhì)層的上部種植有水生植物，污水依次經過玄武巖基質層、改良型沸石基質層及陶�；|(zhì)層后從高負荷氨氮同步吸附解析生態滲濾床的出水口排出。本發明集物理、化學、生物以及生態處理法四重協同作用，實現無藥劑消耗、無好氧段曝氣、低能耗電耗的前提下，污水中的COD去除率達到90％，SS去除率達到90％，磷和氮的去除率達到90％以上，出水指標穩定達到一級B標準。
權利要求書

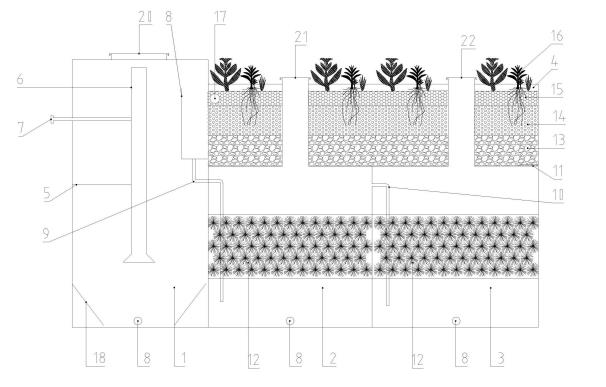

1.一種微動力生物生態凈化的污水處理系統，其特征在于，包括依次連通的豎流沉砂池、橫向截流厭氧消化裝置及高負荷氨氮同步吸附解析生態滲濾床，所述高負荷氨氮同步吸附解析生態滲濾床的內部從下往上依次設置的玄武巖基質層、改良型沸石基質層及陶�；|(zhì)層，所述陶�；|(zhì)層的上部種植有水生植物，污水依次經過所述玄武巖基質層、所述改良型沸石基質層及所述陶�；|(zhì)層后從所述高負荷氨氮同步吸附解析生態滲濾床的出水口排出。
2.根據權利要求1所述的微動力生物生態凈化的污水處理系統，其特征在于，所述豎流沉砂池的池壁設置有中心筒支架，所述豎流沉砂池的內部中間設置有中心筒，所述中心筒與所述中心筒支架連接固定，所述豎流沉砂池的左端設置有進水口，所述豎流沉砂池的進水口與所述中心筒連通，所述豎流沉砂池的右端設置有出水口，所述豎流沉砂池的出水口與所述橫向截流厭氧消化裝置的進水口連通，所述豎流沉砂池的池底設置有排泥口。
3.根據權利要求2所述的微動力生物生態凈化的污水處理系統，其特征在于，所述豎流沉砂池的池底內部兩側均設置有傾斜隔板，兩個所述傾斜隔板的底部中間呈平底部，所述排泥口設置在所述平底部上。
4.根據權利要求1所述的微動力生物生態凈化的污水處理系統，其特征在于，所述豎流沉砂池的出水口設置有可調節的三角堰板，所述豎流沉砂池的頂部設置有人孔。
5.根據權利要求1所述的微動力生物生態凈化的污水處理系統，其特征在于，所述橫向截流厭氧消化裝置包括一級橫向截流厭氧消化池和二級橫向截流厭氧消化池，所述豎流沉砂池、所述一級橫向截流厭氧消化池、所述二級橫向截流厭氧消化池及所述高負荷氨氮同步吸附解析生態滲濾床依次連通。
6.根據權利要求5所述的微動力生物生態凈化的污水處理系統，其特征在于，所述一級橫向截流厭氧消化池的左側上端設置有進水口，所述豎流沉砂池的出水口通過一級穿孔管與所述一級橫向截流厭氧消化池連通，所述一級穿孔管穿過所述一級橫向截流厭氧消化池的進水口延伸至所述一級橫向截流厭氧消化池的內部下端；所述一級橫向截流厭氧消化池的右側上端設置有出水口，所述二級橫向截流厭氧消化池的左側上端設置有進水口，所述一級橫向截流厭氧消化池的出水口通過二級穿孔管與所述二級橫向截流厭氧消化池連通，所述二級穿孔管穿過所述二級橫向截流厭氧消化池的進水口延伸至所述二級橫向截流厭氧消化池的內部下端；所述二級橫向截流厭氧消化池的右側頂部設置有出水口，所述二級橫向截流厭氧消化池的出水口通過過流式濾板與所述高負荷氨氮同步吸附解析生態滲濾床連通。
7.根據權利要求6所述的微動力生物生態凈化的污水處理系統，其特征在于，所述一級橫向截流厭氧消化池和所述二級橫向截流厭氧消化池的內部中端均設置有多個通過中心線從左至右橫向排列的密集式彈性填料，且所述密集式彈性填料之間交叉錯落設置，所述一級橫向截流厭氧消化池和所述二級橫向截流厭氧消化池的內部下端均設置有厭氧活性污泥顆粒。
8.根據權利要求6所述的微動力生物生態凈化的污水處理系統，其特征在于，所述陶�；|(zhì)層的內部左側設置有集水管，所述集水管與所述高負荷氨氮同步吸附解析生態滲濾床的出水口連通。
9.根據權利要求5所述的微動力生物生態凈化的污水處理系統，其特征在于，所述高負荷氨氮同步吸附解析生態滲濾床位于所述一級橫向截流厭氧消化池和所述二級橫向截流厭氧消化池的上方，所述一級橫向截流厭氧消化池的頂部中間設置有第一通氣帽，所述二級橫向截流厭氧消化池的頂部中間設置有第二通氣帽，所述第一通氣帽和所述第二通氣帽均穿過所述高負荷氨氮同步吸附解析生態滲濾床。
10.根據權利要求1所述的微動力生物生態凈化的污水處理系統，其特征在于，所述玄武巖基質層的厚度為30cm，所述玄武巖基質層的粒徑為16～32mm；所述改良型沸石基質層的厚度為30cm，所述改良型沸石基質層的粒徑為8～16mm；所述陶�；|(zhì)層的厚度為44cm，所述陶�；|(zhì)層的粒徑為5～10mm。
發明內容
為了克服現有的技術的不足，本發明提供一種微動力生物生態凈化的污水處理系統。
本發明技術方案如下所述：本發明提供一種微動力生物生態凈化的污水處理系統，包括依次連通的豎流沉砂池、橫向截流厭氧消化裝置及高負荷氨氮同步吸附解析生態滲濾床，所述高負荷氨氮同步吸附解析生態滲濾床的內部從下往上依次設置的玄武巖基質層、改良型沸石基質層及陶�；|(zhì)層，所述陶�；|(zhì)層的上部種植有水生植物，污水依次經過所述玄武巖基質層、所述改良型沸石基質層及所述陶�；|(zhì)層后從所述高負荷氨氮同步吸附解析生態滲濾床的出水口排出。
根據上述方案的本發明，所述豎流沉砂池的池壁設置有中心筒支架，所述豎流沉砂池的內部中間設置有中心筒，所述中心筒與所述中心筒支架連接固定，所述豎流沉砂池的左端設置有進水口，所述豎流沉砂池的進水口與所述中心筒連通，所述豎流沉砂池的右端設置有出水口，所述豎流沉砂池的出水口與所述橫向截流厭氧消化裝置的進水口連通，所述豎流沉砂池的池底設置有排泥口。
進一步的，所述豎流沉砂池的池底內部兩側均設置有傾斜隔板，兩個所述傾斜隔板的底部中間呈平底部，所述排泥口設置在所述平底部上。
根據上述方案的本發明，所述豎流沉砂池的出水口設置有可調節的三角堰板，所述豎流沉砂池的頂部設置有人孔。
根據上述方案的本發明，所述橫向截流厭氧消化裝置包括一級橫向截流厭氧消化池和二級橫向截流厭氧消化池，所述豎流沉砂池、所述一級橫向截流厭氧消化池、所述二級橫向截流厭氧消化池及所述高負荷氨氮同步吸附解析生態滲濾床依次連通。
進一步的，所述一級橫向截流厭氧消化池的左側上端設置有進水口，所述豎流沉砂池的出水口通過一級穿孔管與所述一級橫向截流厭氧消化池連通，所述一級穿孔管穿過所述一級橫向截流厭氧消化池的進水口延伸至所述一級橫向截流厭氧消化池的內部下端；所述一級橫向截流厭氧消化池的右側上端設置有出水口，所述二級橫向截流厭氧消化池的左側上端設置有進水口，所述一級橫向截流厭氧消化池的出水口通過二級穿孔管與所述二級橫向截流厭氧消化池連通，所述二級穿孔管穿過所述二級橫向截流厭氧消化池的進水口延伸至所述二級橫向截流厭氧消化池的內部下端；所述二級橫向截流厭氧消化池的右側頂部設置有出水口，所述二級橫向截流厭氧消化池的出水口通過過流式濾板與所述高負荷氨氮同步吸附解析生態滲濾床連通。
進一步的，所述一級橫向截流厭氧消化池和所述二級橫向截流厭氧消化池的內部中端均設置有多個通過中心線從左至右橫向排列的密集式彈性填料，且所述密集式彈性填料之間交叉錯落設置，所述一級橫向截流厭氧消化池和所述二級橫向截流厭氧消化池的內部下端均設置有厭氧活性污泥顆粒。
更進一步的，所述陶�；|(zhì)層的內部左側設置有集水管，所述集水管與所述高負荷氨氮同步吸附解析生態滲濾床的出水口連通。
更進一步的，所述高負荷氨氮同步吸附解析生態滲濾床位于所述一級橫向截流厭氧消化池和所述二級橫向截流厭氧消化池的上方，所述一級橫向截流厭氧消化池的頂部中間設置有第一通氣帽，所述二級橫向截流厭氧消化池的頂部中間設置有第二通氣帽，所述第一通氣帽和所述第二通氣帽均穿過所述高負荷氨氮同步吸附解析生態滲濾床。
更進一步的，所述一級橫向截流厭氧消化池內部的厭氧活性污泥顆粒溶度為25g/L，所述二級橫向截流厭氧消化池內部的厭氧活性污泥顆粒溶度為15g/L。
根據上述方案的本發明，所述玄武巖基質層的厚度為30cm，所述玄武巖基質層的粒徑為16～32mm；所述改良型沸石基質層的厚度為30cm，所述改良型沸石基質層的粒徑為8～16mm；所述陶粒基質層的厚度為44cm，所述陶�；|(zhì)層的粒徑為5～10mm。
根據上述方案的本發明，本發明的有益效果在于：
1、本發明集物理、化學、生物以及生態處理法四重協同作用，實現無藥劑消耗、無好氧段曝氣、低能耗電耗的前提下，污水中的COD去除率達到90％，SS去除率達到90％，磷和氮的去除率達到90％以上，出水指標穩定達到一級B標準；
2、橫向截流厭氧消化池內部的密集式彈性填料采用橫向交叉排列的方式，起到截留厭氧活性污泥顆粒的作用，防止污泥過度流失，保證橫向截流厭氧消化池內厭氧活性污泥濃度持續保持高濃度水平，起到便于污水污泥充分接觸反應的功效；同時，因密集式彈性填料能立體全方位均勻舒展且比表面積較大，厭氧微生物附著在密集式彈性填料表面生長，在密集式彈性填料的表面迅速形成生物膜，起到利于掛膜的功效；
3、高負荷氨氮同步吸附解析生態滲濾床的基質層中選用改良型沸石，利用優異分子篩結構以及極性越大、不飽和度越高、吸附能力則越強的特性，同時在反硝化菌進行反硝化作用時，對改良型沸石同步進行解析使之提高氨氮、總磷的去除率且實現基質的再生；
4、本發明整體綠化設計，利用自然資源進行凈化方式同時起到美化環境作用，整體實現運行成本低、管理簡單以及有良好的景觀效應。
（發明人：彭加順;朱樂樂;吳利肖）
