公布日：2022.12.13
申請日：2022.09.21
分類號：C02F3/30(2006.01)I;C02F3/12(2006.01)I;C02F9/14(2006.01)I
摘要
本發明公開了一種生物膜載體強化SBR的污水處理系統，包括依次連通的進水管、MABR膜缺氧池、SBR主反應池和出水管，MABR膜缺氧池內設置MABR膜箱，SBR主反應池與MABR膜缺氧池之間一側連通，并在另一側底部安裝反向的污泥回流泵，SBR主反應池底面均布曝氣頭，曝氣頭與外部的鼓風機連通，鼓風機還連通MABR膜箱并供氣。本發明同時利用MABR生物膜脫落的接種效應來強化SBR主反應池的處理性能；能夠提高SBR出水水質的穩定性、提高處理負荷，減少額外碳源的投加，同時也能降低單位處理水的電耗。
權利要求書

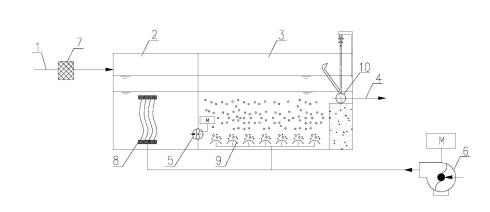

1.一種生物膜載體強化SBR的污水處理系統，其特征在于，包括依次連通的進水管(1)、MABR膜缺氧池(2)、SBR主反應池(3)和出水管(4)，MABR膜缺氧池內設置MABR膜箱(8)，SBR主反應池與MABR膜缺氧池之間一側連通，并在另一側底部安裝反向的污泥回流泵(5)，SBR主反應池底面均布曝氣頭(9)，曝氣頭與外部的鼓風機(6)連通，鼓風機還連通MABR膜箱并供氣。
2.根據權利要求1所述的生物膜載體強化SBR的污水處理系統，其特征在于，進水管上安裝用于預處理的穿孔細格柵(7)，穿孔細格柵的孔徑不大于2mm。
3.根據權利要求1所述的生物膜載體強化SBR的污水處理系統，其特征在于，SBR主反應池末端與出水管連接處設置潷水器(10)。
4.根據權利要求1所述的生物膜載體強化SBR的污水處理系統，其特征在于，SBR主反應池進水和曝氣階段，污泥回流泵啟動，回流比為20％-50％；污泥回流泵在SBR主反應池靜置和潷水階段處于停歇狀態或者持續回流狀態。
5.根據權利要求1所述的生物膜載體強化SBR的污水處理系統，其特征在于，SBR主反應池靜置和潷水階段，對MABR膜箱進行間歇供氣或者連續供氣。
6.根據權利要求1所述的生物膜載體強化SBR的污水處理系統，其特征在于，鼓風機上安裝空氣過濾器、壓力控制單元和流量控制單元，空氣過濾器的過濾精度不大于10微米。
發明內容
本發明的目的是提供一種能夠提高SBR出水水質的穩定性、提高處理負荷，減少額外碳源的投加，同時也能降低單位處理水的電耗的生物膜載體強化SBR的污水處理系統。
本發明為達到上述目的，具體通過以下技術方案得以實現的：
一種生物膜載體強化SBR的污水處理系統，包括依次連通的進水管、MABR膜缺氧池、SBR主反應池和出水管，MABR膜缺氧池內設置MABR膜箱，SBR主反應池與MABR膜缺氧池之間一側連通，并在另一側底部安裝反向的污泥回流泵，SBR主反應池底面均布曝氣頭，曝氣頭與外部的鼓風機連通，鼓風機還連通MABR膜箱并供氣。
進一步的，進水上安裝用于預處理的穿孔細格柵，穿孔細格柵的孔徑不大于2mm。
進一步地，SBR主反應池末端與出水管連接處設置潷水器。
進一步地，SBR主反應池進水和曝氣階段，污泥回流泵啟動，回流比為20％-50％；污泥回流泵在SBR主反應池靜置和潷水階段處于停歇狀態或者持續回流狀態。
進一步地，SBR主反應池靜置和潷水階段，對MABR膜箱進行間歇供氣或者連續供氣。
進一步地，鼓風機上安裝空氣過濾器、壓力控制單元和流量控制單元，空氣過濾器的過濾精度不大于10微米。
本發明現有SBR主反應池之前增加MABR膜缺氧池，使得實現泥膜組合工藝的工藝強化，即在MABR膜缺氧池進行同步硝化反硝化，即MABR生物膜上硝化而MABR膜缺氧池活性污泥混合液進行反硝化，同時利用MABR生物膜脫落的接種效應來強化SBR主反應池的處理性能，達到提標擴容的設計改造目標。同時增加小流量回流泵(20％-50％的處理流量)來達到膜池活性污泥混合液的污泥濃度要求，MLSS控制在500-5000mg/L，而在沒有污泥回流狀態下的膜池MLSS會小于500mg/L。
在本發明中將MABR與SBR兩種工藝單元耦合在一起，MABR膜箱用氣可與SBR主反應池池生化曝氣采用同一組鼓風機，同時增加空氣過濾器(不大于10微米過濾精度)和壓力、流量控制。
采用穿孔細格柵進行進水預處理，穿孔細格柵采用2mm或更小尺寸，以避免后續MABR膜的污堵和纏繞現象。
SBR按照進水、曝氣、靜置、潷水的操作過程，而MABR膜缺氧池則隨著SBR主反應池的液位變化而變化，同時污泥回流泵在過程中會實現SBR主反應池污泥向MABR膜缺氧池的回流，回流比控制在20％-50％。污泥回流泵在靜置和潷水過程中處于停歇狀態或者持續回流狀態，而此時MABR工藝用氣可以根據進水氨氮負荷的波動維持在供氣或者無供氣狀態，即保留連續供氣和間歇供氣兩種狀態：在進水氨氮負荷在峰值狀況(大于30mgNH4-N/L)時采取連續供氣模式，在進水氨氮負荷在較低負荷(小于20mgNH4-N/L)時采取間歇供氣，在進水氨氮負荷在平均狀態(20-30mgNH4-N/L)時采取N個運行周期為間歇供氣，第N+1個運行周期時連續曝氣，在N+2個運行周期開始N個運行周期的間歇供氣，第2N+2個運行周期時連續曝氣，以此類推。這樣的供氣充氧模式可促使MABR實現部分短程硝化和反硝化。同時在無供氣狀態時，MABR生物膜處于無氧狀態，此時可實現生物選擇以控制紅蟲等高級微生物的滋生。
MABR固定化載體的安裝數量決定了在MABR池同步硝化反硝化去除的氨氮和總氮負荷，污泥回流比的大小對總氮在MABR池的去除也有一定的貢獻值。通過MABR-SBR耦合工藝可以提高SBR出水水質的穩定性、提高處理負荷，減少額外碳源的投加，同時也能降低單位處理水的電耗。
（發明人：蔣玉明;謝俊浩;羅敏;徐捷;張亞鋒;趙大勇;許獻趕;管緯;白玉瑞;步春梅;高衛東;張亞軍;白珂;任苗）
