公布日：2022.03.29
申請日：2021.12.22
分類號：C02F3/28(2006.01)I
摘要
本發明公開了一種螺旋式布水的厭氧布水裝置，其包括：進水管、分水包和配水支管。具體地，進水管與厭氧反應器連接；分水包呈環狀，設置在厭氧反應器內，進水管與分水包連通，分水包分布在厭氧反應器壁體內側；配水支管設置在厭氧反應器內，配水支管的進水口與分水包連通，配水支管的出水口用于向厭氧反應器內噴水，單個配水支管的噴水覆蓋范圍為以出水口為原點的固定半徑的圓形內；其中，厭氧反應器內包括至少一個布水面，配水支管的出水口位于布水面上。本發明技術方案通過在厭氧布水裝置安裝分水包，并通過各配水支管實現污水的均勻分配，并能有效解決厭氧布水裝置的堵塞問題。
權利要求書

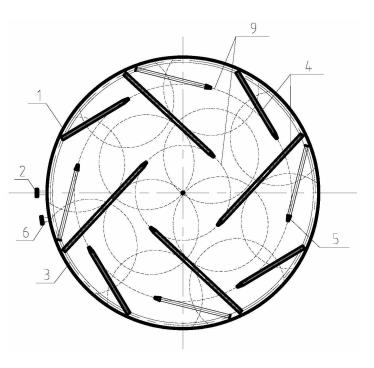

1.一種厭氧布水裝置，其特征在于，包括：進水管(2)，所述進水管(2)與厭氧反應器(1)連接；分水包(3)，所述分水包(3)呈環狀，設置在所述厭氧反應器(1)內，所述進水管(2)與所述分水包(3)連通，所述分水包(3)分布在所述厭氧反應器(1)壁體內側；配水支管(4)，設置在所述厭氧反應器(1)內，所述配水支管(4)的進水口與所述分水包(3)連通，所述配水支管(4)的出水口用于向所述厭氧反應器(1)內噴水，單個所述配水支管(4)的噴水覆蓋范圍為以所述出水口為原點的固定半徑的圓形內；其中，所述厭氧反應器(1)內包括至少一個布水面，所述配水支管(4)的出水口位于所述布水面上。
2.根據權利要求1所述的厭氧布水裝置，其特征在于，單個所述布水面內布置有多個所述配水支管(4)的出水口；所述布水面上設置有布水圈(9)，所述布水圈(9)為以所述布水面中心點為原點的圓形，所述配水支管(4)的出水口均勻布置在所述布水圈(9)上。
3.根據權利要求2所述的厭氧布水裝置，其特征在于，所述配水支管(4)的出水口處設置有配水噴嘴(5)；所述配水支管(4)的個數及所述配水噴嘴(5)的管徑大小根據所述布水面大小、布水水量及噴嘴流速確定。
4.根據權利要求2所述的厭氧布水裝置，其特征在于，所述布水圈(9)的個數根據所述布水面的面積及單個所述配水支管(4)的噴水覆蓋范圍而確定。
5.根據權利要求1所述的厭氧布水裝置，其特征在于，還包括：排污閥(7)，所述排污閥(7)與所述進水管(2)連通。
6.根據權利要求5所述的厭氧布水裝置，其特征在于，還包括：排氣閥(8)，所述排氣閥(8)與所述進水管(2)連通。
7.根據權利要求6所述的厭氧布水裝置，其特征在于，還包括：反沖洗管(6)，所述反沖洗管(6)與所述分水包(3)連通。
8.根據權利要求2所述的厭氧布水裝置，其特征在于，所述配水噴嘴(5)設置成污水從所述配水噴嘴(5)沿所述布水圈(9)切線方向噴射。
9.根據權利要求8所述的厭氧布水裝置，其特征在于，同一所述布水圈上的所述配水噴嘴(5)的噴水覆蓋范圍相重疊；相鄰所述布水圈上的所述配水噴嘴(5)的噴水覆蓋范圍相重疊。
10.一種厭氧反應器，其特征在于，包括：權利要求1-9任一項所述的厭氧布水裝置。
發明內容
為此，本發明實施例提供一種螺旋式布水的厭氧布水裝置，以解決現有技術中厭氧反應器內污水分配不均勻的問題。
為了實現上述目的，本發明的實施方式提供如下技術方案：
在本發明的實施方式的一個方面中，提供了一種厭氧布水裝置，包括：
進水管，所述進水管與厭氧反應器連接；
分水包，所述分水包呈環狀，設置在所述厭氧反應器內，所述進水管與所述分水包連通，所述分水包分布在所述厭氧反應器壁體內側；
配水支管，設置在所述厭氧反應器內，所述配水支管的進水口與所述分水包連通，所述配水支管的出水口用于向所述厭氧反應器內噴水，單個所述配水支管的噴水覆蓋范圍為以所述出水口為原點的固定半徑的圓形內；
其中，所述厭氧反應器內包括至少一個布水面，所述配水支管的出水口位于所述布水面上。
進一步地，單個所述布水面內布置有多個所述配水支管的出水口；
所述布水面上設置有布水圈，所述布水圈為以所述布水面中心點為原點的圓形，所述配水支管的出水口均勻布置在所述布水圈上。
進一步地，所述配水支管的出水口處設置有配水噴嘴；
所述配水支管的個數及所述配水噴嘴的管徑大小根據所述布水面大小、布水水量及噴嘴流速確定。
進一步地，所述布水圈的個數根據所述布水面的面積及單個所述配水支管的噴水覆蓋范圍而確定。
進一步地，所述厭氧布水裝置還包括：
排污閥，所述排污閥與所述進水管連通。
進一步地，所述厭氧布水裝置還包括：
排氣閥，所述排氣閥與所述進水管連通。
進一步地，所述厭氧布水裝置還包括：
反沖洗管，所述反沖洗管與所述分水包連通。
進一步地，所述配水噴嘴設置成污水從所述配水噴嘴沿所述布水圈切線方向噴射。
進一步地，同一所述布水圈上的所述配水噴嘴的噴水覆蓋范圍相重疊；
相鄰所述布水圈上的所述配水噴嘴的噴水覆蓋范圍相重疊。
在本發明的實施方式的一個方面中，提供了一種厭氧反應器，其包括：上文所述的厭氧布水裝置。
本發明的實施方式具有如下優點：
本發明實施例公開了一種應用于厭氧反應器的新型厭氧螺旋式厭氧布水裝置，通過在厭氧布水裝置安裝分水包，并通過各配水支管實現污水的均勻分配，并能有效解決厭氧布水裝置堵塞問題。
（發明人：王祥;張婷;蔣得利;賈曉蘭;甘長青;華開秀;劉微）
