公布日：2022.12.30
申請日：2022.10.17
分類號：C02F11/13(2019.01)I;C02F11/121(2019.01)I;B01D29/01(2006.01)I;B01D29/84(2006.01)I
摘要
本發明公開了一種可裝配式污水處理設備，涉及污水處理技術領域，包括底部呈錐形狀的污水處理桶一；支撐腿，所述支撐腿固定于污水處理桶一外壁；消毒劑，所述消毒劑預先設于污水處理桶一內部；出水管一，所述出水管一安裝于污水處理桶一的底部；電磁閥一，所述電磁閥一安裝于出水管一外壁；安裝槽，所述安裝槽開設于污水處理桶一的頂部；污水處理桶二，所述污水處理桶二設于安裝槽內；出水管二，所述出水管二安裝于污水處理桶二的底部；本發明通過改變現有的一體化設計模式，采用可拆卸裝配式設計模式，使得在對污水處理桶一、污水處理桶二進行安裝或拆卸時都比較的簡單方便，通過對污水進行反復的過濾，進而可以提高對污水的處理效果。
權利要求書

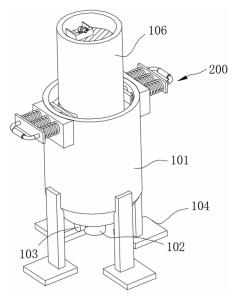

1.一種可裝配式污水處理設備，其特征在于，包括：底部呈錐形狀的污水處理桶一(101)；支撐腿(104)，所述支撐腿(104)固定于污水處理桶一(101)外壁；消毒劑，所述消毒劑預先設于污水處理桶一(101)內部；出水管一(102)，所述出水管一(102)安裝于污水處理桶一(101)的底部；電磁閥一(103)，所述電磁閥一(103)安裝于出水管一(102)外壁；安裝槽(105)，所述安裝槽(105)開設于污水處理桶一(101)的頂部；污水處理桶二(106)，所述污水處理桶二(106)設于安裝槽(105)內；出水管二(107)，所述出水管二(107)安裝于污水處理桶二(106)的底部；電磁閥二(108)，所述電磁閥二(108)安裝于出水管二(107)外壁；過濾板(109)，所述過濾板(109)可拆卸安裝于污水處理桶二(106)內部；連接機構(200)，所述連接機構(200)設于污水處理桶一(101)外壁，其用于污水處理桶一(101)、污水處理桶二(106)進行連接；循環機構(300)，所述循環機構(300)設于污水處理桶二(106)內部，其用于對污水處理桶二(106)內部的污水進行循環處理。
2.根據權利要求1所述的一種可裝配式污水處理設備，其特征在于，所述連接機構(200)包括對稱固定于污水處理桶一(101)外壁的連接塊(201)，所述連接塊(201)一端開設有連接孔(202)，所述連接孔(202)依次貫穿連接塊(201)、污水處理桶一(101)外壁并延伸至安裝槽(105)內，所述連接孔(202)內活動設有連接桿(203)；所述污水處理桶二(106)外壁開設有卡槽(207)。
3.根據權利要求2所述的一種可裝配式污水處理設備，其特征在于，所述連接桿(203)一端固定有卡板(206)，所述連接桿(203)另一端固定有連接板(204)，所述連接桿(203)遠離連接桿(203)的一端固定有U型拉桿(205)；所述卡板(206)卡接于卡槽(207)內部。
4.根據權利要求3所述的一種可裝配式污水處理設備，其特征在于，所述連接桿(203)外壁設有壓縮彈簧(208)，所述壓縮彈簧(208)一端與連接板(204)固定，所述壓縮彈簧(208)另一端與連接塊(201)固定。
5.根據權利要求1所述的一種可裝配式污水處理設備，其特征在于，所述安裝槽(105)內底部對稱固定有限位塊(209)，所述限位塊(209)一端與污水處理桶二(106)抵觸。
6.根據權利要求1所述的一種可裝配式污水處理設備，其特征在于，所述循環機構(300)包括通過緊固螺栓一(302)固定于污水處理桶二(106)內底部的循環泵(301)，所述循環泵(301)的進水端位于底部、出水端位于頂部，所述循環泵(301)的出水端連接有軟管(303)，所述軟管(303)穿過開設在過濾板(109)頂部的缺口(304)并延伸至過濾板(109)的頂部上方位置。
7.根據權利要求6所述的一種可裝配式污水處理設備，其特征在于，所述過濾板(109)頂部且位于缺口(304)處固定有隔板(305)，所述軟管(303)通過緊固螺栓二(307)配合緊固條(306)固定在隔板(305)的頂部。
8.根據權利要求7所述的一種可裝配式污水處理設備，其特征在于，所述缺口(304)內對稱可拆卸安裝有兩個擋板(308)，兩個所述擋板(308)將缺口(304)所密封，兩個所述擋板(308)正相對的一端均開設有供軟管(303)穿過的半穿孔(309)。
9.根據權利要求1所述的一種可裝配式污水處理設備，其特征在于，清理機構(400)，所述清理機構(400)包括開設于過濾板(109)內部的多個安裝孔(401)，所述過濾板(109)由上至下奇數量的安裝孔(401)內設有震動條(402)、偶數量的安裝孔(401)內設有加熱條(403)；所述震動條(402)、加熱條(403)與外界電源電性連接。
10.根據權利要求9所述的一種可裝配式污水處理設備，其特征在于，所述安裝孔(401)為完全密封設計，所述過濾板(109)的濾孔或?yàn)V網設于安裝孔(401)的縫隙之間。
發明內容
本發明的目的在于提供一種可裝配式污水處理設備，以解決上述背景技術中提出的目前現有的污水處理設備為一體式設計，體積較大，不便于拆卸和安裝，并且現有的污水處理設備對污水的處理方式比較的簡單，進而使污水的處理效果得不到保障的問題。
為實現上述目的，本發明提供如下技術方案：
一種可裝配式污水處理設備，包括:
底部呈錐形狀的污水處理桶一；
支撐腿，所述支撐腿固定于污水處理桶一外壁；
消毒劑，所述消毒劑預先設于污水處理桶一內部；
出水管一，所述出水管一安裝于污水處理桶一的底部；
電磁閥一，所述電磁閥一安裝于出水管一外壁；
安裝槽，所述安裝槽開設于污水處理桶一的頂部；
污水處理桶二，所述污水處理桶二設于安裝槽內；
出水管二，所述出水管二安裝于污水處理桶二的底部；
電磁閥二，所述電磁閥二安裝于出水管二外壁；
過濾板，所述過濾板可拆卸安裝于污水處理桶二內部；
連接機構，所述連接機構設于污水處理桶一外壁，其用于污水處理桶一、污水處理桶二進行連接；
循環機構，所述循環機構設于污水處理桶二內部，其用于對污水處理桶二內部的污水進行循環處理。
作為本發明的進一步方案，所述連接機構包括對稱固定于污水處理桶一外壁的連接塊，所述連接塊一端開設有連接孔，所述連接孔依次貫穿連接塊、污水處理桶一外壁并延伸至安裝槽內，所述連接孔內活動設有連接桿；
所述污水處理桶二外壁開設有卡槽。
作為本發明的進一步方案，所述連接桿一端固定有卡板，所述連接桿另一端固定有連接板，所述連接桿遠離連接桿的一端固定有U型拉桿；
所述卡板卡接于卡槽內部。
作為本發明的進一步方案，所述連接桿外壁設有壓縮彈簧，所述壓縮彈簧一端與連接板固定，所述壓縮彈簧另一端與連接塊固定。
作為本發明的進一步方案，所述安裝槽內底部對稱固定有限位塊，所述限位塊一端與污水處理桶二抵觸。
作為本發明的進一步方案，所述循環機構包括通過緊固螺栓一固定于污水處理桶二內底部的循環泵，所述循環泵的進水端位于底部、出水端位于頂部，所述循環泵的出水端連接有軟管，所述軟管穿過開設在過濾板頂部的缺口并延伸至過濾板的頂部上方位置。
作為本發明的進一步方案，所述過濾板頂部且位于缺口處固定有隔板，所述軟管通過緊固螺栓二配合緊固條固定在隔板的頂部。
作為本發明的進一步方案，所述缺口內對稱可拆卸安裝有兩個擋板，兩個所述擋板將缺口所密封，兩個所述擋板正相對的一端均開設有供軟管穿過的半穿孔。
作為本發明的進一步方案，清理機構，所述清理機構包括開設于過濾板內部的多個安裝孔，所述過濾板由上至下奇數量的安裝孔內設有震動條、偶數量的安裝孔內設有加熱條；
所述震動條、加熱條與外界電源電性連接。
作為本發明的進一步方案，所述安裝孔為完全密封設計，所述過濾板的濾孔或?yàn)V網設于安裝孔的縫隙之間。
與現有技術相比，本發明的有益效果是：
本發明在對污水處理桶一、污水處理桶二進行拆卸分離時，只需要通過U型拉桿拉動連接桿，此時壓縮彈簧為拉伸運動，當連接桿一端的卡板從污水處理桶二外壁上的卡槽內脫離時，即可對污水處理桶一、污水處理桶二進行拆卸；
在對污水處理桶一、污水處理桶二進行安裝時，先通過U型拉桿拉動連接桿，此時壓縮彈簧為拉伸運動，當連接桿一端的卡板從污水處理桶二外壁上的卡槽內脫離時，再將污水處理桶二放置到安裝槽內，并且此時限位塊會對污水處理桶二進行限位，然后再松開U型拉桿，此時壓縮彈簧失去限制后會進行相應的收縮運動，在壓縮彈簧的作用下連接桿會帶動卡板卡接至污水處理桶二外壁上的卡槽內，即可完成污水處理桶一、污水處理桶二的連接固定；
綜上，相比較現有的，本發明通過改變現有的一體化設計模式，采用可拆卸裝配式設計模式，使得在對污水處理桶一、污水處理桶二進行安裝或拆卸時都比較的簡單方便。
本發明通過啟動循環泵，在循環泵的作用下可以配合軟管將污水處理桶二內的污水進行反復的提升，并且提升后的污水反復的經過過濾板，從而達到對污水的重復過濾，相比較現有的，本發明通過對污水進行反復的過濾，進而可以提高對污水的處理效果。
（發明人：陶率）
