公布日：2022.03.08

申請日：2021.09.14

分類號：C02F3/00(2006.01)I;B01D65/02(2006.01)I;B01D63/08(2006.01)I

摘要

本發明涉及污水處理設備技術領域，具體是涉及一種便于維護的MBR膜水處理設備，包括過濾池、曝氣裝置、抽吸泵和過濾組件，其中過濾組件包括檢測組件、清潔組價和振動組件，通過檢測組件檢測抽吸泵吸取的水流量，當水體流量達到最小閾值時，通過清潔組件對于濾膜的表面進行刷洗，再配合振動組件驅動架體振動，從而使得雜質層不易在濾膜的表面形成，有效的延長了濾膜的使用壽命，提高了工作效率，清潔組件和振動組件通過檢測組件的設置可以實現自動對于濾膜表面清潔，減少了工作人員憑借檢驗判斷過濾組件的狀況，同時減少了工作人的勞動強度。

權利要求書

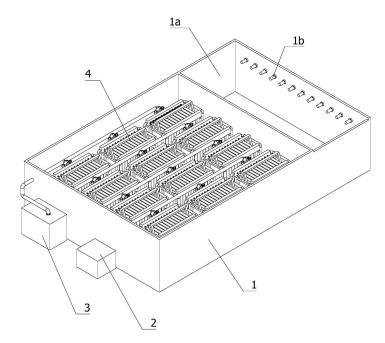

1.一種便于維護的MBR膜水處理設備，包括：過濾池(1)、曝氣裝置(2)、抽吸泵(3)和若干個過濾組件(4)，其特征在于，所有所述過濾組件(4)均包括：架體(4a)，呈長方形框架機構；濾膜(4b)，具有若干個，所有濾膜(4b)均等距離排列于架體(4a)上，所有濾膜(4b)的頂端和底端均設有連接管(4b1)；集水槽(4c)，位于架體(4a)上，集水槽(4c)與所有濾膜(4b)通過連接管(4b1)連接，抽吸泵(3)與集水槽(4c)連接，抽吸泵(3)和集水槽(4c)之間還設有檢測組件(4d)，用于對抽吸泵(3)吸取的水流量狀況進行檢測；清潔組件(4e)，具有若干個，每個濾膜(4b)的兩側均設有一個清潔組件(4e)，且相鄰的兩個濾膜(4b)之間只有一個清潔組件(4e)，清潔組件(4e)通過曝氣裝置(2)驅動水流，從而驅動清潔組件(4e)沿濾膜(4b)的表面進行運動，對于雜質層刷洗；振動組件(4f)，具有若干個，所有振動組件(4f)均位于過濾池(1)的底部，用于驅動架體(4a)振動。

2.根據權利要求1所述的一種便于維護的MBR膜水處理設備，其特征在于，所述檢測組件(4d)包括流量計(4d1)和電磁閥(4d2)，流量計(4d1)套設于集水槽(4c)與抽吸泵(3)之間，流量計(4d1)上設有顯示屏(4d3)，電磁閥(4d2)套設于流量計(4d1)的旁側。

3.根據權利要求1所述的一種便于維護的MBR膜水處理設備，其特征在于，所有清潔組件(4e)均包括導柱(4e1)、固定板(4e2)、配重塊(4e3)和刷頭(4e4)，固定板(4e2)為長方形的板狀結構，導柱(4e1)具有連個，兩個導柱(4e1)呈豎直狀態位于架體(4a)的頂端和底端之間，兩個導柱(4e1)均貫穿通過固定板(4e2)與架體(4a)連接，配重塊(4e3)位于固定板(4e2)的中央，刷頭(4e4)具有兩個，兩個刷頭(4e4)套設于固定板(4e2)的長度方向的兩側。

4.根據權利要求1所述的一種便于維護的MBR膜水處理設備，其特征在于，所有振動組件(4f)均包括兩個驅動件(4f1)和兩個振動座(4g)，兩個振動座(4g)呈鏡像對稱放置于架體(4a)的底部兩側，兩個驅動件(4f1)分別位于兩個振動座(4g)遠離架體(4a)的一側，兩個驅動件(4f1)均包括旋轉軸(4f2)、旋轉驅動器(4f3)、連接套(4f4)、擺動桿(4f6)、連接桿(4f7)和滑塊(4f8)，連接套(4f4)呈水平狀態固定連接于振動座(4g)遠離架體(4a)的側壁上，連接套(4f4)為圓筒狀結構，滑塊(4f8)位于連接套(4f4)內且與其相互匹配，滑塊(4f8)的遠離連接套(4f4)的一側軸接有連接桿(4f7)，連接桿(4f7)遠離滑塊(4f8)的一端軸接有擺動桿(4f6)，擺動桿(4f6)遠離連接桿(4f7)的一端套設于旋轉軸(4f2)上，旋轉軸(4f2)與振動座(4g)平行放置，旋轉驅動器(4f3)位于旋轉軸(4f2)的其中一端且與其固定連接，兩個相鄰的架體(4a)之間共用一個旋轉驅動器(4f3)和旋轉軸(4f2)。

5.根據權利要求4所述的一種便于維護的MBR膜水處理設備，其特征在于，所述連接套(4f4)內還設有支撐桿(4f5)，支撐桿(4f5)上套設有彈簧一(4f10)，滑塊(4f8)靠近連接套(4f4)一側設有與支撐桿(4f5)相互匹配的滑槽(4f9)。

6.根據權利要求4所述的一種便于維護的MBR膜水處理設備，其特征在于，兩個振動座(4g)均為長方形結構，兩個振動座(4g)的兩端均設有限位板(4g1)，兩個振動座(4g)的底部均設有若干個彈簧二(4g2)，振動座(4g)通過彈簧二(4g2)與過濾池(1)底部連接，兩個振動座(4g)的頂部相對側均為倒角結構。

7.根據權利要求1所述的一種便于維護的MBR膜水處理設備，其特征在于，所述集水槽(4c)具有四個，集水槽(4c)兩兩為一組，兩組集水槽(4c)分別位于架體(4a)的頂部和底部，四個集水槽(4c)之間均通過管道連接，架體(4a)頂部的集水槽(4c)側壁上設有出水口(4c1)，出水口(4c1)與抽吸泵(3)連接。

8.根據權利要求7所述的一種便于維護的MBR膜水處理設備，其特征在于，所述兩組集水槽(4c)的相對側均設有若干個安裝孔(4c2)，安裝孔(4c2)的數量與所有濾膜(4b)的數量一一對應，其中一側的安裝孔(4c2)上設有彈性座(4c3)，彈性座(4c3)與安裝孔(4c2)滑動連接，彈性座(4c3)的靠近集水槽(4c)一側設有第一限位部(4c5)，彈性座(4c3)的中央設有第二限位部(4c6)，第二限位部(4c6)與集水槽(4c)的外壁之間設有彈簧三(4c4)。

9.根據權利要求1所述的一種便于維護的MBR膜水處理設備，其特征在于，所述過濾池(1)的旁側設有清潔池(1a)，清潔池(1a)的內壁上設有多個高壓水槍(1b)。

10.根據權利要求9所述的一種便于維護的MBR膜水處理設備，其特征在于，所述架體(4a)的頂端還設有吊架(4a1)，架體(4a)的底端四角均設有支撐腳(4a2)，架體(4a)的材料為耐腐蝕性的材料。

發明內容

為解決上述技術問題，提供一種便于維護的MBR膜水處理設備。

為達到以上目的，本發明采用的技術方案為：

一種便于維護的MBR膜水處理設備，包括：

過濾池、曝氣裝置、抽吸泵和若干個過濾組件，

所有所述過濾組件均包括：

架體，呈長方形框架機構；

濾膜，具有若干個，所有濾膜均等距離排列于架體上，所有濾膜的頂端和底端均設有連接管；

集水槽，位于架體上，集水槽與所有濾膜通過連接管連接，抽吸泵與集水槽連接，抽吸泵和集水槽之間還設有檢測組件，用于對抽吸泵吸取的水流量狀況進行檢測；

清潔組件，具有若干個，每個濾膜的兩側均設有一個清潔組件，且相鄰的兩個濾膜之間只有一個清潔組件，清潔組件通過曝氣裝置驅動水流，從而驅動清潔組件沿濾膜的表面進行運動，對于雜質層刷洗；

振動組件，具有若干個，所有振動組件均位于過濾池的底部，用于驅動架體振動。

優選的，所述檢測組件包括流量計和電磁閥，流量計套設于集水槽與抽吸泵之間，流量計上設有顯示屏，電磁閥套設于流量計的旁側。

優選的，所有清潔組件均包括導柱、固定板、配重塊和刷頭，固定板為長方形的板狀結構，導柱具有連個，兩個導柱呈豎直狀態位于架體的頂端和底端之間，兩個導柱均貫穿通過固定板與架體連接，配重塊位于固定板的中央，刷頭具有兩個，兩個刷頭套設于固定板的長度方向的兩側。

優選的，所有振動組件均包括兩個驅動件和兩個振動座，兩個振動座呈鏡像對稱放置于架體的底部兩側，兩個驅動件分別位于兩個振動座遠離架體的一側，兩個驅動件均包括旋轉軸、旋轉驅動器、連接套、擺動桿、連接桿和滑塊，連接套呈水平狀態固定連接于振動座遠離架體的側壁上，連接套為圓筒狀結構，滑塊位于連接套內且與其相互匹配，滑塊的遠離連接套的一側軸接有連接桿，連接桿遠離滑塊的一端軸接有擺動桿，擺動桿遠離連接桿的一端套設于旋轉軸上，旋轉軸與振動座平行放置，旋轉驅動器位于旋轉軸的其中一端且與其固定連接，兩個相鄰的架體之間共用一個旋轉驅動器和旋轉軸。

優選的，所述連接套內還設有支撐桿，支撐桿上套設有彈簧一，滑塊靠近連接套一側設有與支撐桿相互匹配的滑槽。

優選的，兩個振動座均為長方形結構，兩個振動座的兩端均設有限位板，兩個振動座的底部均設有若干個彈簧二，振動座通過彈簧二與過濾池底部連接，兩個振動座的頂部相對側均為倒角結構。

優選的，所述集水槽具有四個，集水槽兩兩為一組，兩組集水槽分別位于架體的頂部和底部，四個集水槽之間均通過管道連接，架體頂部的集水槽側壁上設有出水口，出水口與抽吸泵連接。

優選的，所述兩組集水槽的相對側均設有若干個安裝孔，安裝孔的數量與所有濾膜的數量一一對應，其中一側的安裝孔上設有彈性座，彈性座與安裝孔滑動連接，彈性座的靠近集水槽一側設有第一限位部，彈性座的中央設有第二限位部，第二限位部與集水槽的外壁之間設有彈簧三。

優選的，所述過濾池的旁側設有清潔池，清潔池的內壁上設有多個高壓水槍。

優選的，所述架體的頂端還設有吊架，架體的底端四角均設有支撐腳，架體的材料為耐腐蝕性的材料。

本申請與現有技術相比具有的有益效果是：

1.本申請通過流量計的設置，可以對固定水體流量通過的過濾組件，使用電磁閥切斷與抽吸泵的連接，使得過濾組件暫時停止工作，從而使得雜質層不易形成，依次設置多個過濾組件的流量計，可以使得過濾池中的多個過濾組件有序的進行停止和恢復工作，確保雜質層不易形成；還可以通過流量計的設置，當流量計檢測到水體流量達到最小閾值時，通過電磁閥切斷與抽吸泵之間的連接，通過啟動清潔組件和振動組件對濾膜進行清潔，直至流量計檢測的水體流量恢復，如果水體流量不能恢復，則使用化學浸泡或者高壓水槍沖洗的方式對過濾組件進行清潔；通過檢測組件的設置來決定對于過濾組件的維護頻率和方式，減少了工作人員憑借經驗判讀維護頻率和方式的方法，有效的延長了設備的使用壽命，實現自動對于過濾組件的控制，減少了工作人員的勞動強度，解決了檢測抽吸泵吸取水體流量狀況，減少工作人員憑經驗判斷維護方式的技術問題；

2.本申請通過曝氣裝置的啟動，推動水流向上運動，從而推動了固定板沿兩個導柱的方向運動，當曝氣停止時，固定板通過配重塊的設置，使得固定板沿兩個導柱的方向向下沉降，由此往復，隨著固定板的上升和沉降，固定板上的刷頭與濾膜接觸，對濾膜進行刷洗，使得雜質層不易形成，解決了通過曝氣裝置驅動水流，從而驅動清潔濾膜的技術問題；

3.本申請通過啟動旋轉驅動器，帶動了旋轉軸的旋轉，旋轉軸帶動了擺動桿的轉動，從而帶動了連接桿的運動，連接桿則帶動了滑塊沿連接套的軸線方向進行滑動，使得滑塊做直線往復運動，通過滑塊不停撞擊，使得連接套帶動振動座進行振動，通過振動座的振動帶動了架體的振動，從而使得濾膜上的過濾層難以形成，再配合清潔組件的刷洗，使得雜質層難以形成，解決了配合清潔組件刷洗，振動架體的技術問題；

4.本申請通過設置彈簧一，起到了保護滑塊的作用，也起到了節省旋轉驅動器的做功的作用，使得滑塊與連接套之間設有緩沖，延長滑塊的使用壽命，從而可以更好地工作，振動架體，以確保濾膜上不易形成雜質層，解決了滑塊在連接套內會不停地撞擊連接套，從而造成滑塊的使用壽命變短的技術問題；

5.本申請通過振動座的底部的彈簧二的設置，使得振動座的振動更劇烈，加強振動的效果，解決了振動座更好的將振動傳遞給架體的技術問題；

6.本申請通過彈性座方便工作人員將濾膜安裝于集水槽上，同時方便濾膜損壞時的拆卸，兩組集水槽均設有彈性座和安裝孔，方便濾膜可以從任意一端開始與集水槽連接，方便操作，解決了方便濾膜安裝于集水槽的技術問題；

7.本申請通過設置吊架，方便通過吊車對于架體進行移動，支撐腳用于支撐架體，耐腐蝕性的材料方便直接將架體放置于清潔池內，節省將濾膜拆卸的時間，減少了操作步驟，提高了效率，解決了方便架體吊裝的技術問題。

（發明人：俞沈晶）
