公布日：2022.03.11
申請日：2021.12.06
分類號：C02F9/10(2006.01)I;C02F11/122(2019.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本發明提供一種適用于高鹽制藥廢水處理設備及處理工藝，所述處理設備包括一級處理系統、二級處理系統以及三級處理系統，所述一級處理系統用于將高鹽廢水進行蒸發處理，并將處理后的低鹽廢水進行中和后輸出至二級處理系統；所述一級處理系統與外界格柵集水井進行連接，所述外界格柵集水井用于濾除廢水中的大體積雜物，所述一級處理系統包括包括調節池、高鹽廢水儲存桶、低鹽廢水儲存桶、多效蒸發機構以及中和罐，所述調節池用于對外界格柵集水井輸入的廢水進行緩存，所述高鹽廢水儲存桶用于存儲調節池輸出的高鹽廢水，本發明能夠?qū)Ω啕}廢水進行層層處理，提高高鹽廢水處理的環保效果，以解決現有高鹽廢水的處理工藝存在不足的問題。
權利要求書

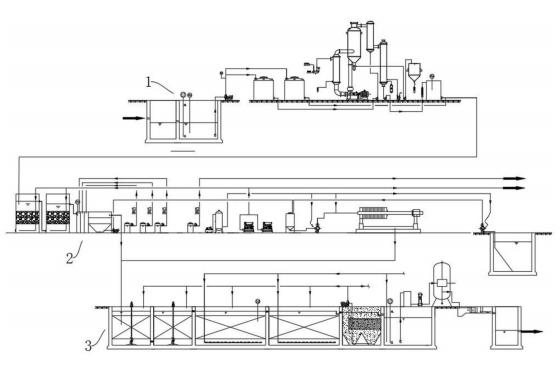

1.一種適用于高鹽制藥廢水處理設備，其特征在于，所述處理設備包括一級處理系統(1)、二級處理系統(2)以及三級處理系統(3)，所述一級處理系統(1)用于將高鹽廢水進行蒸發處理，并將處理后的低鹽廢水進行中和后輸出至二級處理系統(2)；所述一級處理系統(1)與外界格柵集水井進行連接，所述外界格柵集水井用于濾除廢水中的大體積雜物，所述一級處理系統(1)包括包括調節池(11)、高鹽廢水儲存桶(12)、低鹽廢水儲存桶(13)、多效蒸發機構(14)以及中和罐(15)，所述調節池(11)用于對外界格柵集水井輸入的廢水進行緩存，所述高鹽廢水儲存桶(12)用于存儲調節池(11)輸出的高鹽廢水，所述低鹽廢水儲存桶(13)用于存儲調節池(11)輸出的低鹽廢水，所述高鹽廢水儲存桶(12)的輸出端與多效蒸發機構(14)相連接，所述多效蒸發機構(14)用于對高鹽廢水進行蒸發處理，所述多效蒸發機構(14)和低鹽廢水儲存桶(13)分別與中和罐(15)相連接，所述中和罐(15)與二級處理系統(2)相連接，所述中和罐(15)用于對輸入的低鹽廢水進行中和處理；所述二級處理系統(2)用于對中和后的低鹽廢水進行電解和絮凝沉淀處理，并將處理后的廢水輸出至三級處理系統(3)；所述三級處理系統(3)用于對水解氧化以及再沉淀處理。
2.根據權利要求1所述的一種適用于高鹽制藥廢水處理設備，其特征在于，所述多效蒸發機構(14)包括加熱器(141)、分離器(142)、預熱器(143)、冷凝器(144)以及母液罐(145)，所述加熱器(141)與分離器(142)相連接，所述分離器(142)與預熱器(143)相連接，所述冷凝器(144)與預熱器(143)相連接，所述母液罐(145)與分離器(142)的底部相連接，所述冷凝器(144)用于將分離器(142)和預熱器(143)輸出的蒸汽進行冷凝并將冷凝后的低鹽廢水輸出至中和罐(15)，所述分離器(142)分離的濃縮液體通過底部通道輸出至母液罐(145)。
3.根據權利要求2所述的一種適用于高鹽制藥廢水處理設備，其特征在于，所述二級處理系統(2)包括電解池(21)、絮凝沉淀池(22)、加藥機構(23)以及鼓風系統(24)，所述鼓風系統(24)用于給電解池(21)內提供外界空氣，所述絮凝沉淀池(22)與電解池(21)相連接，所述加藥機構(23)用于給絮凝沉淀池(22)提供反應藥液，所述絮凝沉淀池(22)用于將低鹽廢水與反應藥液進行反應。
4.根據權利要求3所述的一種適用于高鹽制藥廢水處理設備，其特征在于，所述二級處理系統(2)還包括污泥收集桶(25)、壓泥泵(26)、壓濾機(27)以及污泥濃縮池(28)，所述污泥收集桶(25)與絮凝沉淀池(22)相連接，所述壓泥泵(26)用于將污泥收集桶(25)內的污泥輸送至壓濾機(27)內，所述壓濾機(27)用于將壓縮后的污泥輸出至污泥濃縮池(28)內。
5.根據權利要求4所述的一種適用于高鹽制藥廢水處理設備，其特征在于，所述鼓風系統(24)包括空壓機組件(241)以及鼓風機組件(242)，所述空壓機組件(241)用于給壓泥泵(26)提供氣壓動力，所述鼓風機組件(242)用于給電解池(21)提供外界空氣。
6.根據權利要求5所述的一種適用于高鹽制藥廢水處理設備，其特征在于，所述三級處理系統(3)包括水解酸化池(31)、接觸氧化池(32)、斜管沉淀池(33)、砂濾罐(34)以及廢水排放池(35)，所述水解酸化池(31)用于降解廢水中的大分子有機物，所述水解酸化池(31)與接觸氧化池(32)相連接，所述接觸氧化池(32)用于去除廢水中的氨氮，所述接觸氧化池(32)與斜管沉淀池(33)相連接，所述斜管沉淀池(33)與砂濾罐(34)相連接，所述斜管沉淀池(33)和砂濾罐(34)用于對廢水中的顆粒物雜質進行再過濾處理，所述砂濾罐(34)與廢水排放池(35)相連接，所述廢水排放池(35)用于緩存處理后的廢水。
7.根據權利要求1-6任意一項所述的一種適用于高鹽制藥廢水處理設備的處理工藝，其特征在于，所述處理工藝包括如下步驟：步驟A，將外界格柵集水井的廢水輸出至一級處理系統(1)進行一級處理，將高鹽廢水進行蒸發處理，統一將低鹽廢水進行中和后輸出至二級處理系統(2)；步驟B，對一級處理系統(1)輸出的廢水進行二級處理，將廢水進行電解和絮凝沉淀處理，然后將廢水輸出至三級處理系統(3)；步驟C，對二級處理系統(2)輸出的廢水進行三級處理，將廢水依次進行水解酸化、除氨氮以及再過濾處理，然后將處理后的廢水排出。
8.根據權利要求7所述的一種適用于高鹽制藥廢水處理設備的處理工藝，其特征在于，所述步驟A還包括如下子步驟：步驟A1，將外界格柵集水井輸出的廢水進行高鹽廢水和低鹽廢水的分類，高鹽廢水輸出至蒸發系統進行蒸發處理，低鹽廢水輸出至中和罐(15)內進行中和處理；步驟A2，對高鹽廢水進行蒸發過程中，將蒸發冷凝后的低鹽廢水輸出至中和罐(15)進行中和處理，對分離后的濃縮液體輸出至母液罐(145)進行儲存；步驟A3，將中和罐(15)中和后的液體輸出至二級處理系統(2)。
9.根據權利要求8所述的一種適用于高鹽制藥廢水處理設備的處理工藝，其特征在于，所述步驟B還包括如下子步驟：步驟B1，先對中和罐(15)輸出的廢水進行電解處理，電解過程中通過鼓風系統(24)輸出外界空氣，然后將電解后的廢水輸出至絮凝沉淀池(22)；步驟B2，通過絮凝沉淀池(22)對廢水進行絮凝沉淀處理，在絮凝沉淀過程中加入反應藥液進行反應；步驟B3，對絮凝沉淀后的污泥輸出至壓濾機(27)進行壓縮處理，壓縮后的濃縮污泥輸出至污泥濃縮池(28)進行儲存，壓濾后的液體輸出至三級處理系統(3)進行處理。
發明內容
針對現有技術存在的不足，本發明目的是提供一種適用于高鹽制藥廢水處理設備及處理工藝，能夠?qū)Ω啕}廢水進行層層處理，提高高鹽廢水處理的環保效果，以解決現有高鹽廢水的處理工藝存在不足的問題。
為了實現上述目的，本發明是通過如下的技術方案來實現：一種適用于高鹽制藥廢水處理設備，所述處理設備包括一級處理系統、二級處理系統以及三級處理系統，所述一級處理系統用于將高鹽廢水進行蒸發處理，并將處理后的低鹽廢水進行中和后輸出至二級處理系統；
所述一級處理系統與外界格柵集水井進行連接，所述外界格柵集水井用于濾除廢水中的大體積雜物，所述一級處理系統包括包括調節池、高鹽廢水儲存桶、低鹽廢水儲存桶、多效蒸發機構以及中和罐，所述調節池用于對外界格柵集水井輸入的廢水進行緩存，所述高鹽廢水儲存桶用于存儲調節池輸出的高鹽廢水，所述低鹽廢水儲存桶用于存儲調節池輸出的低鹽廢水，所述高鹽廢水儲存桶的輸出端與多效蒸發機構相連接，所述多效蒸發機構用于對高鹽廢水進行蒸發處理，所述多效蒸發機構和低鹽廢水儲存桶分別與中和罐相連接，所述中和罐與二級處理系統相連接，所述中和罐用于對輸入的低鹽廢水進行中和處理；
所述二級處理系統用于對中和后的低鹽廢水進行電解和絮凝沉淀處理，并將處理后的廢水輸出至三級處理系統；
所述三級處理系統用于對水解氧化以及再沉淀處理。
進一步地，所述多效蒸發機構包括加熱器、分離器、預熱器、冷凝器以及母液罐，所述加熱器與分離器相連接，所述分離器與預熱器相連接，所述冷凝器與預熱器相連接，所述母液罐與分離器的底部相連接，所述冷凝器用于將分離器和預熱器輸出的蒸汽進行冷凝并將冷凝后的低鹽廢水輸出至中和罐，所述分離器分離的濃縮液體通過底部通道輸出至母液罐。
進一步地，所述二級處理系統包括電解池、絮凝沉淀池、加藥機構以及鼓風系統，所述鼓風系統用于給電解池內提供外界空氣，所述絮凝沉淀池與電解池相連接，所述加藥機構用于給絮凝沉淀池提供反應藥液，所述絮凝沉淀池用于將低鹽廢水與反應藥液進行反應。
進一步地，所述二級處理系統還包括污泥收集桶、壓泥泵、壓濾機以及污泥濃縮池，所述污泥收集桶與絮凝沉淀池相連接，所述壓泥泵用于將污泥收集桶內的污泥輸送至壓濾機內，所述壓濾機用于將壓縮后的污泥輸出至污泥濃縮池內。
進一步地，所述鼓風系統包括空壓機組件以及鼓風機組件，所述空壓機組件用于給壓泥泵提供氣壓動力，所述鼓風機組件用于給電解池提供外界空氣。
進一步地，所述三級處理系統包括水解酸化池、接觸氧化池、斜管沉淀池、砂濾罐以及廢水排放池，所述水解酸化池用于降解廢水中的大分子有機物，所述水解酸化池與接觸氧化池相連接，所述接觸氧化池用于去除廢水中的氨氮，所述接觸氧化池與斜管沉淀池相連接，所述斜管沉淀池與砂濾罐相連接，所述斜管沉淀池和砂濾罐用于對廢水中的顆粒物雜質進行再過濾處理，所述砂濾罐與廢水排放池相連接，所述廢水排放池用于緩存處理后的廢水。
一種適用于高鹽制藥廢水處理設備的處理工藝，所述處理工藝包括如下步驟：
步驟A，將外界格柵集水井的廢水輸出至一級處理系統進行一級處理，將高鹽廢水進行蒸發處理，統一將低鹽廢水進行中和后輸出至二級處理系統；
步驟B，對一級處理系統輸出的廢水進行二級處理，將廢水進行電解和絮凝沉淀處理，然后將廢水輸出至三級處理系統；
步驟C，對二級處理系統輸出的廢水進行三級處理，將廢水依次進行水解酸化、除氨氮以及再過濾處理，然后將處理后的廢水排出。
進一步地，所述步驟A還包括如下子步驟：
步驟A1，將外界格柵集水井輸出的廢水進行高鹽廢水和低鹽廢水的分類，高鹽廢水輸出至蒸發系統進行蒸發處理，低鹽廢水輸出至中和罐內進行中和處理；
步驟A2，對高鹽廢水進行蒸發過程中，將蒸發冷凝后的低鹽廢水輸出至中和罐進行中和處理，對分離后的濃縮液體輸出至母液罐進行儲存；
步驟A3，將中和罐中和后的液體輸出至二級處理系統。
進一步地，所述步驟B還包括如下子步驟：
步驟B1，先對中和罐輸出的廢水進行電解處理，電解過程中通過鼓風系統輸出外界空氣，然后將電解后的廢水輸出至絮凝沉淀池；
步驟B2，通過絮凝沉淀池對廢水進行絮凝沉淀處理，在絮凝沉淀過程中加入反應藥液進行反應；
步驟B3，對絮凝沉淀后的污泥輸出至壓濾機進行壓縮處理，壓縮后的濃縮污泥輸出至污泥濃縮池進行儲存，壓濾后的液體輸出至三級處理系統進行處理。
本發明的有益效果：
1、本發明通過設置一級處理系統、二級處理系統以及三級處理系統，通過一級處理系統能夠?qū)⒏啕}廢水進行蒸發處理，統一將低鹽廢水進行中和后輸出至二級處理系統；通過二級處理系統能夠?qū)U水進行電解和絮凝沉淀處理，然后將廢水輸出至三級處理系統；通過三級處理系統能夠?qū)U水依次進行水解酸化、除氨氮以及再過濾處理，然后將處理后的廢水排出；提高了對高鹽廢水處理的有效性和徹底性。
2、本發明通過絮凝沉淀池對廢水進行絮凝沉淀處理，在絮凝沉淀過程中加入反應藥液進行反應；然后對絮凝沉淀后的污泥輸出至壓濾機進行壓縮處理，壓縮后的濃縮污泥輸出至污泥濃縮池進行儲存，壓濾后的液體輸出至三級處理系統進行處理；該方法能夠?qū)μ幚磉^程產生的污泥進行集中在處理，提高高鹽廢水處理過程的合理性和全面性。
（發明人：楊鵬坤;彭瑛;徐姣龍;陳文福;黃子健;李桂文;李東桂）
