申請日2013.08.30
公開(公告)日2013.12.25
IPC分類號C02F9/10
摘要
本發明涉及一種生產重油加氫催化劑的廢水處理方法，該方法采用“加堿除硬+澄清+微濾+離子交換+調酸+膜蒸餾+蒸發結晶”的工藝流程，本發明對進入膜蒸餾器的廢水進行了預處理使得廢水中Ca2+、Mg2+濃度≤5mg/L，降低膜蒸餾過程的膜污染，提高了膜蒸餾器運行周期，該方法采用多級能量回收式膜蒸餾器，對于膜蒸餾過程的能量進行了回收利用，提高了膜蒸餾過程熱利用率，降低了處理廢水的能耗，同時該方法產水質量好，產水電導率≤10μs/cm，可以作為工業水繼續回用，蒸發結晶后的固體結晶物可以集中處理或回收，實現了催化劑廢水的零排放。
權利要求書
1.一種生產重油加氫催化劑的廢水處理方法，其特征在于：包括以下過程：
�、偶訅A除硬：將廢水通入除硬池中，依據廢水的體積量及Ca2+的濃度，確定廢水中Ca2+的物質的量，向廢水中加入1-2倍Ca2+的物質的量的Na2CO3固體;依據廢水的體積量及Mg2+的濃度，確定廢水中Mg2+的物質的量，向廢水中加入2-3倍Mg2+的物質的量的NaOH固體，廢水停留30-120分鐘，去除廢水中部分Ca2+和Mg2+;
�、瞥吻澹簩⒉襟E⑴處理的廢水通入澄清池，依據流入澄清池的每升廢水量加入2-10mg聚丙烯酰胺助沉劑，對廢水澄清0.5-2h，去除包括CaCO3和Mg(OH)2固體沉淀物;
�、俏V：將步驟⑵處理的廢水通入膜微濾器，膜微濾器為內壓中空纖維膜微濾器，所用的膜材料為聚偏氟乙烯中空纖維膜，膜的平均孔徑0.08μm，過濾后的廢水濁度≤0.4NTU，Ca2+≤10mg/L、Mg2+≤10mg/L;
�、入x子交換：將步驟⑶處理后的廢水的通入酸性陽離子交換柱，所述的酸性陽離子交換樹脂型號為D001、D113、732或717，經過離子交換柱后的廢水中Ca2+≤5mg/L、Mg2+≤5mg/L;
�、烧{(diào)酸：將步驟⑷處理后的廢水通入調酸池，用鹽酸、硫酸或硝酸調節廢水的pH為4-6，除去過量的OH-、CO32-及保持廢水中的氨氮以NH4+的形式存在;
⑹膜蒸餾：將步驟⑸處理后的廢水通入中空纖維膜蒸餾器進行蒸發及濃縮，蒸發得到純凈水循環使用，濃縮得到含有質量濃度為20%-40%硫酸銨的廢水，所述的膜蒸餾器由2-20級組成，每級膜蒸餾器的膜面積為0.5-50m2，進料液溫度為70-100℃，流量為每平米膜10-200L/h，冷卻料液溫度為10-50℃;
�、苏舭l(fā)結晶：將步驟⑹處理后的廢水通入蒸發結晶器，加熱室進料溫度為45-100℃,得到包括硫酸銨的固體物質，結晶后廢水處理完成。
2.根據權利要求1所述的生產重油加氫催化劑的廢水處理方法，其特征在于：所述蒸發結晶器為1-6效組成。
3.根據權利要求1所述的生產重油加氫催化劑的廢水處理方法，其特征在于：所述的膜蒸餾器的熱源為太陽能、地?zé)峄蚬S廢熱等低品位熱源。
4.根據權利要求1所述的生產重油加氫催化劑的廢水處理方法，其特征在于：所述的廢水的水質特征為：pH為4-9，電導率為3-90ms/cm,化學需氧量為10-200mg/L，總有機碳為10-1000mg/L，總固含量為10-100000mg/L，Ca2+為0-5000mg/L，Mg2+為0-5000mg/L，NH4+為40-20000mg/L，SO42-為100-60000mg/L，NO3-為0-8000mg/L。
5.根據權利要求1所述的生產重油加氫催化劑的廢水處理方法，其特征在 于：所述中空纖維膜蒸餾器的結構為：該中空纖維膜蒸餾器的外形為一個矩形體，所述的矩形體是由上下兩端的膜固定分配頭及與該兩個膜固定分配頭相連接的四周擋板構成，矩形體內設置膜組件，膜固定分配頭的一側內表面為梳形槽結構，沿著槽長方向的兩側的槽壁上開設插槽，該插槽內插接矩形體的側面擋板，在兩槽壁之間設置多個固定小槽，各個固定小槽具有槽深相等、槽壁厚度相等和槽寬相等特點，而且每個固定小槽一端開口，另一端封口，相鄰的兩個固定小槽的開口和封口是相錯排列的，在固定小槽的每一端設置一個橫向集流槽,該橫向集流槽與各個小槽的開口相通,在固定小槽內依次間隔固定中空管單元和中空纖維膜單元，在相鄰的中空管單元和中空纖維膜單元之間布置一層金屬或者塑料的隔網，在梳形槽兩個槽端面固定矩形體的端面擋板，其中在矩形體的每塊端面擋板的下部和上部分別設置與集流槽相通的通孔，并在其中的一塊端面擋板上且位于梳形槽上表面之上開設一個通孔。
說明書
生產重油加氫催化劑的廢水處理方法
技術領域
本發明屬于廢水處理技術領域，涉及一種生產重油加氫催化劑的廢水處理方 法。
背景技術
我國是淡水資源嚴重短缺的國家，隨著經濟的發展，工業用水量持續增加， 水資源危機日益加重，節約用水和高效用水是緩解水資源危機的重要途徑。石化 行業生產重油加氫催化劑的過程中消耗大量的水，所排放的廢水中含有大量的硫 酸根離子、銨根離子以及Ca2+、Mg2+等金屬離子，如未經處理直接排放將造成 環境的污染。
目前處理生產重油加氫催化劑的廢水的方法主要有：加堿吹脫法、電解法、 化學氧化法和生化法。加堿吹脫法適用于含高濃度氨氮廢水的初級處理，該方法 成熟、工藝運行簡單，但運行成本較高，并且會造成空氣的二次污染;電解法只 能除去廢水中部分鹽，且耗電量較大;化學氧化法需要消耗大量的氧化劑，成本 較高;生化法反應速度較慢，需要較長的停留時間，因而需要較大的生化池，同 時高鹽度廢水在處理過程中會腐蝕設備，降低設備的使用壽命，增加設備的投資。 膜蒸餾(MD)是膜技術與蒸餾過程相結合的膜分離技術，它以疏水微孔膜為介 質，在膜兩側蒸氣壓差的作用下，溶液中易揮發性組分以蒸氣形式透過膜孔，從 而實現分離。由于膜蒸餾使用的膜材料為聚丙烯、聚偏氟乙烯、聚四氟乙烯等高 分子材料，因此可以處理高鹽度的工業廢水。目前國內對于膜法處理高氨氮、高 鈣鎂的催化劑廢水報道很少，專利CN102295378A報道了一種處理高氨氮催化 劑廢水的處理方法，采用“調酸+微濾+膜蒸餾+冷卻結晶”工藝，該專利中采用 常規單級膜蒸餾器，未能實現能量回收，能耗較高，不適合大規模工業應用，同 時預處理過程缺少除硬步驟，在膜蒸餾過程中產生的膜污染較為嚴重，限制了廢 水的濃縮倍數，該工藝僅適用于處理鈣、鎂濃度很低的廢水。
發明內容
本發明的目的在于克服現有技術的不足，提供一種廢水回收率高、出水水質 好、運行成本低及設備投資少的生產重油加氫催化劑的廢水處理方法。
本發明實現目的的技術方案如下：

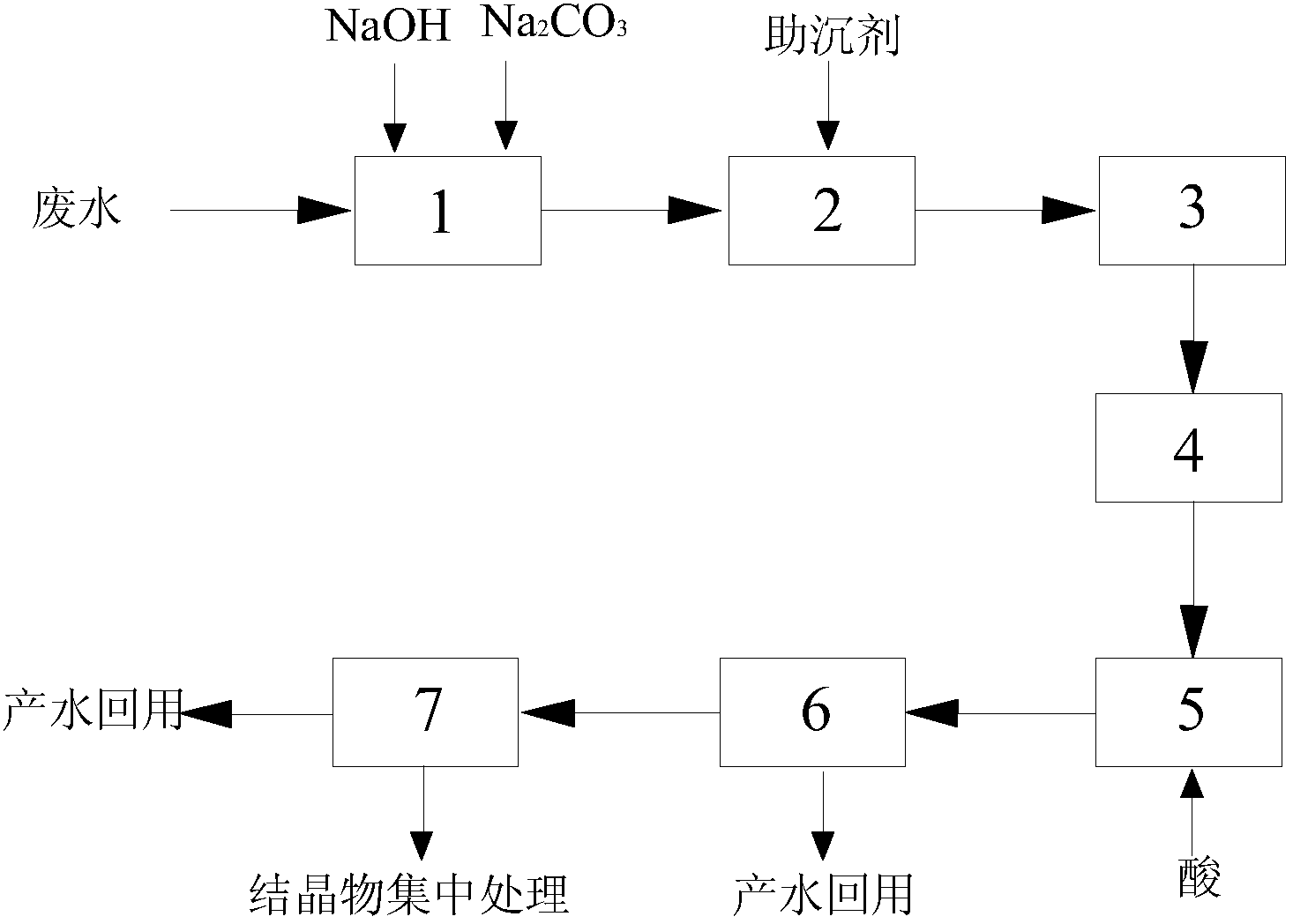

一種生產重油加氫催化劑的廢水處理方法，包括以下過程：
�、偶訅A除硬：將廢水通入除硬池中，依據廢水的體積量及Ca2+的濃度，確定 廢水中Ca2+的物質的量，向廢水中加入1-2倍Ca2+的物質的量的Na2CO3固體; 依據廢水的體積量及Mg2+的濃度，確定廢水中Mg2+的物質的量，向廢水中加入 2-3倍Mg2+的物質的量的NaOH固體，廢水停留30-120分鐘，去除廢水中部分 Ca2+和Mg2+;
⑵澄清：將步驟⑴處理的廢水通入澄清池，依據流入澄清池的每升廢水量加 入2-10mg聚丙烯酰胺助沉劑，對廢水澄清0.5-2h，去除包括CaCO3和Mg(OH)2固體沉淀物;
�、俏V：將步驟⑵處理的廢水通入膜微濾器，膜微濾器為內壓中空纖維膜微 濾器，所用的膜材料為聚偏氟乙烯中空纖維膜，膜的平均孔徑0.08μm，過濾后 的廢水濁度≤0.4NTU，Ca2+≤10mg/L、Mg2+≤10mg/L;
⑷離子交換：將步驟⑶處理后的廢水的通入酸性陽離子交換柱，所述的酸性 陽離子交換樹脂型號為D001、D113、732或717，經過離子交換柱后的廢水中 Ca2+≤5mg/L、Mg2+≤5mg/L;
�、烧{(diào)酸：將步驟⑷處理后的廢水通入調酸池，用鹽酸、硫酸或硝酸調節廢水 的pH為4-6，除去過量的OH-、CO32-及保持廢水中的氨氮以NH4+的形式存在;
�、誓ふ麴s：將步驟⑸處理后的廢水通入中空纖維膜蒸餾器進行蒸發及濃縮， 蒸發得到純凈水循環使用，濃縮得到含有質量濃度為20%-40%硫酸銨的廢水， 所述的膜蒸餾器由2-20級組成，每級膜蒸餾器的膜面積為0.5-50m2，進料液溫 度為70-100℃，流量為每平米膜10-200L/h，冷卻料液溫度為10-50℃;
�、苏舭l(fā)結晶：將步驟⑹處理后的廢水通入蒸發結晶器，加熱室進料溫度為 45-100℃,得到包括硫酸銨的固體物質，結晶后廢水處理完成。
而且，所述蒸發結晶器為1-6效組成。
而且，所述的膜蒸餾器的熱源為太陽能、地?zé)峄蚬S廢熱等低品位熱源;
而且，所述的廢水的水質特征為：pH為4-9，電導率為3-90ms/cm,化學需 氧量為10-200mg/L，總有機碳為10-1000mg/L，總固含量為10-100000mg/L，Ca2+為0-5000mg/L，Mg2+為0-5000mg/L，NH4+為40-20000mg/L，SO42-為 100-60000mg/L，NO3-為0-8000mg/L。
而且，所述中空纖維膜蒸餾器的結構為：該中空纖維膜蒸餾器的外形為一個 矩形體，所述的矩形體是由上下兩端的膜固定分配頭及與該兩個膜固定分配頭相 連接的四周擋板構成，矩形體內設置膜組件，膜固定分配頭的一側內表面為梳形 槽結構，沿著槽長方向的兩側的槽壁上開設插槽，該插槽內插接矩形體的側面擋 板，在兩槽壁之間設置多個固定小槽，各個固定小槽具有槽深相等、槽壁厚度相 等和槽寬相等特點，而且每個固定小槽一端開口，另一端封口，相鄰的兩個固定 小槽的開口和封口是相錯排列的，在固定小槽的每一端設置一個橫向集流槽,該 橫向集流槽與各個小槽的開口相通,在固定小槽內依次間隔固定中空管單元和中 空纖維膜單元，在相鄰的中空管單元和中空纖維膜單元之間布置一層金屬或者塑 料的隔網，在梳形槽兩個槽端面固定矩形體的端面擋板，其中在矩形體的每塊端 面擋板的下部和上部分別設置與集流槽相通的通孔，并在其中的一塊端面擋板上 且位于梳形槽上表面之上開設一個通孔。
本發明的優點和積極效果是：
1、本發明的關鍵是采用多級能量回收式膜蒸餾器，所述的膜蒸餾器結構簡 單、操作方便、熱效率高，對于膜蒸餾過程的汽化潛熱進行了回收利用，提高了 膜蒸餾過程熱利用率，膜蒸餾過程廢水的回收率≥70%，并且水質好，其電導率 ≤10μs/cm，可以直接作為工業水回用，
2、本發明對經過多級膜蒸餾濃縮過程后的廢水進行蒸發結晶，對結晶固體 進行集中處理，真正實現生產重油加氫催化劑的廢水零排放，整個過程的廢水回 收率≥90%，對進入膜蒸餾器前對廢水進行了預處理，降低了廢水中鈣、鎂含量， 降低了膜污染的程度，保證了膜蒸餾器的長期運行。
