　　一種污泥厭氧消化反應池的制作方法及利用該方法獲得的污泥厭氧消化反應池，具體涉及一種污泥厭氧消化反應池的制作方法及利用該方法獲得的污泥厭氧消化反應池。本發明解決了現有剛性材料的污泥厭氧消化池施工工期長、密封困難的問題，本發明在地面挖出一個基坑，在基坑四壁的外側疊壓堤壩，堤壩頂部澆筑環墻基礎，在環墻基礎上安裝預制的環墻;在基坑的底部及四壁按無紡布、帶有均勻孔洞的塑料排水網、無紡布、高密度聚乙烯塑料膜、無紡布、高密度聚乙烯塑料膜的順序由下至上進行鋪設;將高密度聚乙烯保溫浮蓋放置在水面上，并將高密度聚乙烯保溫浮蓋與池壁鋪設的高密度聚乙烯塑料膜進行焊接密封并固定于環墻上。本發明適用于污泥厭氧消化反應。

　　權利要求書

　　1.一種污泥厭氧消化反應池的制作方法，其特征在于，該方法的具體步驟：

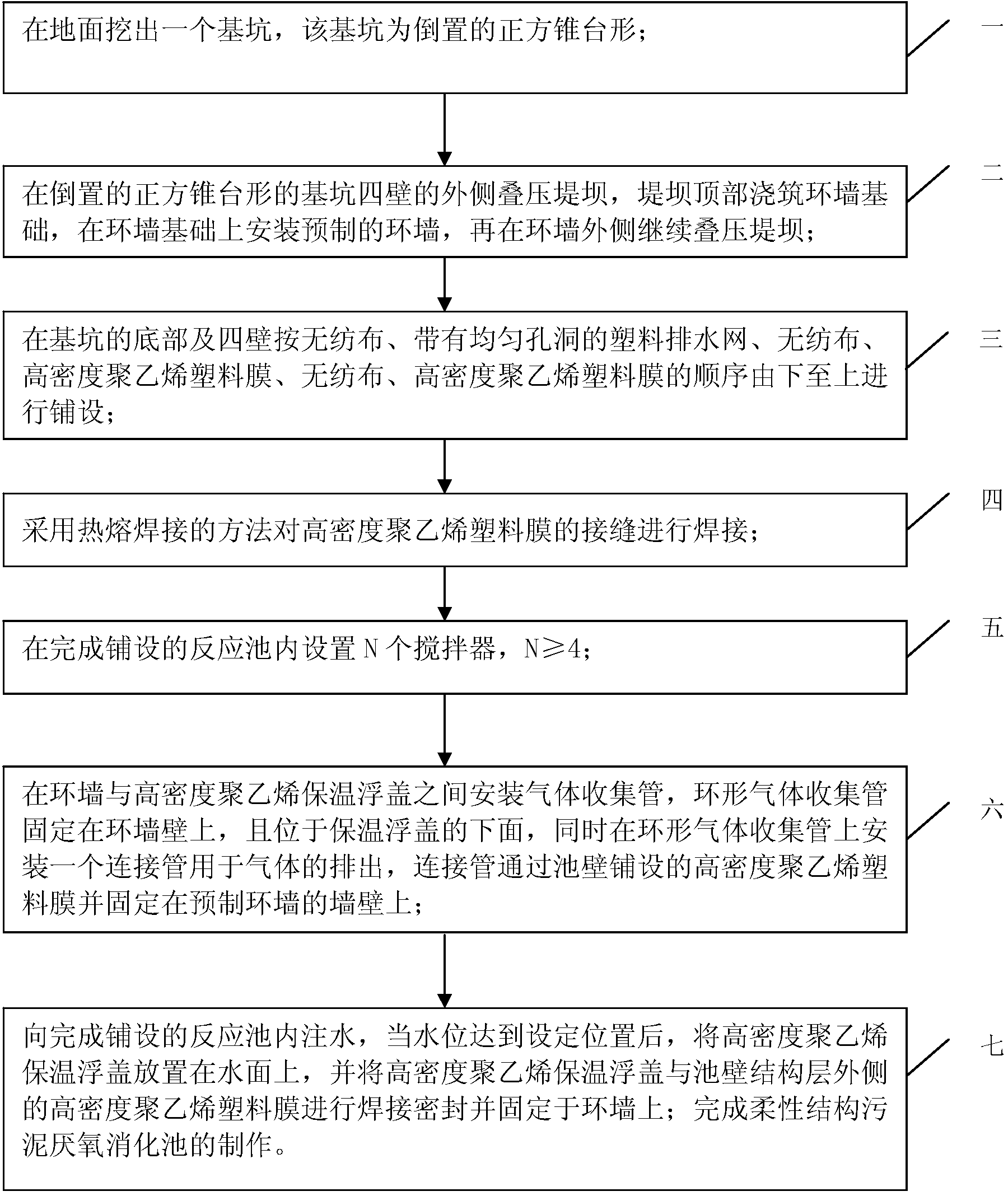

　　步驟一、在地面挖出一個基坑，該基坑為倒置的正方錐臺形;

　　步驟二、在倒置的正方錐臺形的基坑四壁的外側疊壓堤壩，堤壩頂部澆筑環墻基礎， 在環墻基礎上安裝預制的環墻，再在環墻外側繼續疊壓堤壩;

　　步驟三、在基坑的底部及四壁按無紡布、帶有均勻孔洞的塑料排水網、無紡布、高密 度聚乙烯塑料膜、無紡布、高密度聚乙烯塑料膜的順序由下至上進行鋪設;

　　步驟四、采用熱熔焊接的方法對高密度聚乙烯塑料膜的接縫進行焊接;

　　步驟五、在完成鋪設的反應池內設置N個攪拌器，N≥4;

　　步驟六、在預制環墻的與高密度聚乙烯保溫浮蓋之間安裝氣體收集管，環形氣體收集 管固定在預制環墻壁上，且位于保溫浮蓋的下面，同時在環形氣體收集管上安裝一個連接 管用于氣體的排出，連接管穿過池壁鋪設的高密度聚乙烯塑料膜并固定在預制環墻的墻壁 上;

　　步驟七、向完成鋪設的反應池內注水，當水位達到設定位置后，將高密度聚乙烯保溫 浮蓋放置在水面上，并將高密度聚乙烯保溫浮蓋與池壁鋪設的高密度聚乙烯塑料膜進行焊 接密封并固定于環墻上;完成柔性結構污泥厭氧消化池的制作。

　　2.利用權利要求1所述的一種污泥厭氧消化反應池的制作方法獲得的污泥厭氧消化反 應池，其特征在于，該反應池包括環形氣體收集管(1)、保溫浮蓋(2)、預制環墻(4)、 環墻基礎(5)、無紡布、帶有均勻孔洞的塑料排水網、高密度聚乙烯塑料膜和N個攪拌器 (6);

　　按自下至上的順序在基坑上依次鋪設有無紡布、帶有均勻孔洞的塑料排水網、無紡布、 高密度聚乙烯塑料膜、無紡布、高密度聚乙烯塑料膜，基坑四壁的外側疊壓有堤壩，鋼筋 混凝土環墻基礎(5)澆筑在堤壩的頂部，環墻基礎(5)上安裝有環墻(4)，N個攪拌器 (6)均勻設置基坑內，攪拌器(6)的一端固定安裝于基坑的底部，保溫浮蓋(2)與池壁 鋪設的高密度聚乙烯塑料膜密封固定于預制環墻(4)上，環形氣體收集管(1)固定在預 制環墻的墻壁上，且位于保溫浮蓋(2)的下面，同時在環形氣體收集管(1)上安裝一個 連接管，該連接管用于排出氣體，連接管穿過池壁鋪設的高密度聚乙烯塑料膜固定在預制 環墻(4)的墻壁上。

　　3.根據權利要求2所述的利用一種污泥厭氧消化反應池的制作方法獲得的污泥厭氧消 化反應池，其特征在于，它還包括排水渠(3)，排水渠(3)為配重管的在保溫浮蓋(2) 表面上壓制出的排水渠，用于排除密度聚乙烯保溫浮蓋(2)上的積水。

　　4.根據權利要求2所述的利用一種污泥厭氧消化反應池的制作方法獲得的污泥厭氧消 化反應池，其特征在于，環墻基礎(5)采用鋼筋混凝土材料制成。

　　5.根據權利要求2所述的利用一種污泥厭氧消化反應池的制作方法獲得的污泥厭氧消 化反應池，其特征在于，預制環墻(4)采用鋼筋混凝土材料制成。

　　說明書

　　一種污泥厭氧消化反應池的制作方法及利用該方法獲得的污泥厭氧消化反應池

　　技術領域

　　本發明具體涉及一種污泥厭氧消化反應池的制作方法及利用該方法獲得的污泥厭氧 消化反應池。

　　背景技術

　　污泥厭氧消化池常被用來對城市污水處理廠產生的剩余污泥以及城市糞便等有機污 泥進行厭氧消化處理中，經過厭氧消化處理使這些有機污泥達到減量化、無害化并從其中 回收沼氣能源。

　　污泥厭氧消化池的基本要求應該是具有結構簡單、便于施工、密閉性能好、水力條件 好、攪拌混合充分沒有死區。

　　目前常用的污泥厭氧消化池形狀有圓柱形消化池、卵形消化池、龜甲形消化池等。其 結構形式通常是采用鋼筋混凝土結構、鋼結構、玻璃鋼結構等剛性材料結構。由于這些剛 性材料結構形式的特點使污泥厭氧消化池在許多方面都受到限制。這些剛性材料的污泥厭 氧消化池具有施工工藝過程復雜、施工工期較長、密封困難、單位容積造價較高等缺點。

　　發明內容

　　本發明為了解決現有剛性材料的污泥厭氧消化池施工工期長、密封困難的問題，提出 了一種污泥厭氧消化反應池的制作方法及利用該方法獲得的污泥厭氧消化反應池。

　　本發明所述一種污泥厭氧消化反應池的制作方法，該方法的具體步驟：

　　步驟一、在地面挖出一個基坑，該基坑為倒置的正方錐臺形;

　　步驟二、在倒置的正方錐臺形的基坑四壁的外側疊壓堤壩，堤壩頂部澆筑環墻基礎， 在環墻基礎上安裝預制的環墻，再在環墻外側繼續疊壓堤壩;

　　步驟三、在基坑的底部及四壁按無紡布、帶有均勻孔洞的塑料排水網、無紡布、高密 度聚乙烯塑料膜、無紡布、高密度聚乙烯塑料膜的順序由下至上進行鋪設;

　　步驟四、采用熱熔焊接的方法對高密度聚乙烯塑料膜的接縫進行焊接;

　　步驟五、在完成鋪設的反應池內設置N個攪拌器，N≥4;

　　步驟六、在預制環墻的與高密度聚乙烯保溫浮蓋之間安裝氣體收集管，環形氣體收集 管固定在預制環墻壁上，且位于保溫浮蓋的下面，同時在環形氣體收集管上安裝一個連接 管用于氣體的排出，連接管穿過池壁鋪設的高密度聚乙烯塑料膜并固定在預制環墻的墻壁 上;

　　步驟七、向完成鋪設的反應池內注水，當水位達到設定位置后，將高密度聚乙烯保溫 浮蓋放置在水面上，并將高密度聚乙烯保溫浮蓋與池壁鋪設的高密度聚乙烯塑料膜進行焊 接密封并固定于環墻上;完成柔性結構污泥厭氧消化池的制作。

　　采用上述方法獲得的污泥厭氧消化反應池，該反應池包括環形氣體收集管、保溫浮蓋、 預制環墻、環墻基礎、無紡布、帶有均勻孔洞的塑料排水網、高密度聚乙烯塑料膜和N 個攪拌器;

　　按自下至上的順序在基坑上依次鋪設有無紡布、帶有均勻孔洞的塑料排水網、無紡布、 高密度聚乙烯塑料膜、無紡布、高密度聚乙烯塑料膜，基坑四壁的外側疊壓有堤壩，鋼筋 混凝土環墻基礎澆筑在堤壩的頂部，環墻基礎上安裝有環墻，N個攪拌器均勻設置基坑內， 攪拌器的一端固定安裝于基坑的底部，保溫浮蓋與池壁鋪設的高密度聚乙烯塑料膜密封固 定于預制環墻上，環形氣體收集管固定在預制環墻的墻壁上，且位于保溫浮蓋的下面，同 時在環形氣體收集管上安裝一個連接管，該連接管用于排出氣體，連接管穿過池壁鋪設的 高密度聚乙烯塑料膜固定在預制環墻的墻壁上。

　　本發明采用倒置正方錐臺形的柔性結構污泥厭氧消化反應池在排除上清液和排除底 部污泥停止攪拌時，其上部較大的面積可使上清液與污泥分離較徹底，有效的避免了跑泥 現象。另外柔性結構污泥厭氧消化反應池的下部為錐臺形，有利于污泥的沉降濃縮，便于 排除處理后的消化污泥。由于采用了柔性結構提高了消化反應池的密封性，避免了現有污 泥厭氧消化反應池由于地基沉降、溫度變化而引起的結構破壞引起的泄露現象。且與現有 泥厭氧消化反應池的制作方法相比施工工期縮短了20%。
