高精度污泥濃度測試儀

發布時間:2018-6-9 17:54:37  中國污水處理工程網

  申請日2013.08.31

  公開(公告)日2014.03.26

  IPC分類號G01N21/49

  摘要

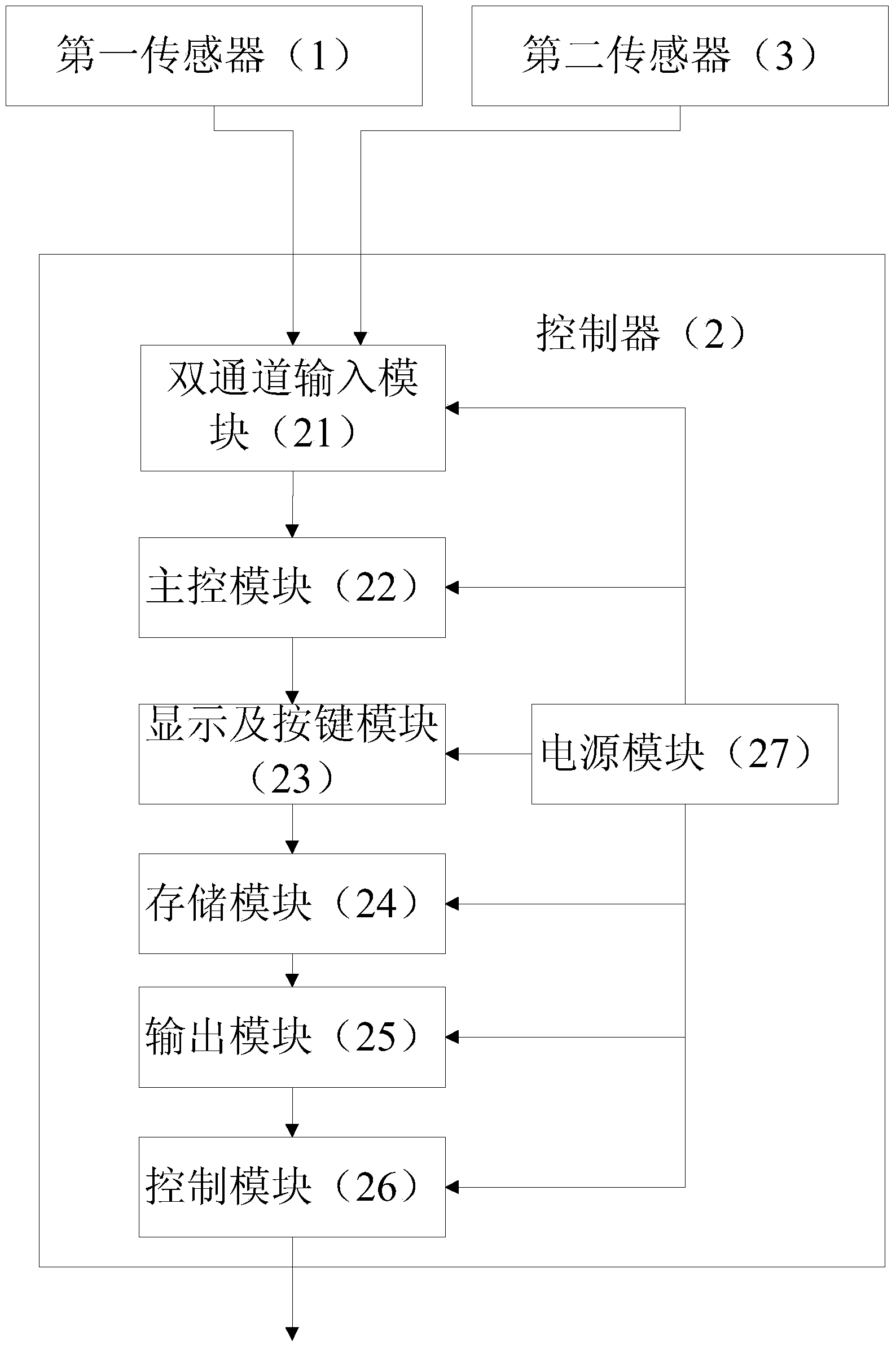

  本實用新型公布了一種高精度污泥濃度測試儀,包括:控制器,包括用于輸入數據的雙通道輸入模塊、與雙通道輸入模塊連接的主控模塊、與主控模塊連接的顯示及按鍵模塊、與顯示及按鍵模塊連接的儲存模塊、與存儲模塊連接的輸出模塊、與輸出模塊連接的控制模塊,和,用于為各個模塊供電的電源模塊;第一傳感器,與所述的雙通道輸入模塊連接;以及,第二傳感器,與所述的雙通道輸入模塊連接。采用上述技術方案后,本實用新型具有實現兩路檢測污泥濃度,顯示及輸出兩路污泥濃度數值,產品維護量很小,功能穩定,精度高,降低安裝成本,方便的查看、操作及輸出。

  權利要求書

  1.一種高精度污泥濃度測試儀,其特征在于,包括:

  控制器,包括用于輸入污泥濃度數據的雙通道輸入模塊、與雙通道輸入模塊連接的主控模塊、與主控模塊連接的顯示及按鍵模塊、與顯示及按鍵模塊連接的儲存模塊、與存儲模塊連接的輸出模塊、與輸出模塊連接的控制模塊,和,用于為各個模塊供電的電源模塊;

  第一傳感器,與所述的雙通道輸入模塊連接;以及,

  第二傳感器,與所述的雙通道輸入模塊連接。

  2.根據權利要求1所述的高精度污泥濃度測試儀,其特征在于,所述的第一傳感器和所述的第二傳感器采用散射光的方法檢測水中的污泥濃度含量。

  3.根據權利要求1所述的高精度污泥濃度測試儀,其特征在于,所述的第一傳感器和所述的第二傳感器的采用4-20mA模擬電流信號傳輸電壓信號、SDI-12接口協議、RS232/MODBUS接口協議或RS485/MODBUS接口協議將檢測到的數據傳輸?shù)娇刂破髦小?/P>

  4.根據權利要求1所述的高精度污泥濃度測試儀,其特征在于,所述的第一傳感器和所述第二傳感器采用測量范圍為0-50g/L的傳感器。

  5.根據權利要求1、2或3所述的高精度污泥濃度測試儀,其特征在于,所述的第一傳感器和所述第二傳感器采用 mg/L為單位的量程或g/L為單位的量程。

  6.根據權利要求1所述的高精度污泥濃度測試儀,其特征在于,所述的主控模塊包括:信號放大電路和與信號放大電路連接的信號濾波電路。

  7.根據權利要求1所述的高精度污泥濃度測試儀,其特征在于,所述的顯示及按鍵模塊包括:液晶顯示器和用于設定參數或者范圍的按鍵裝置。

  8.根據權利要求1所述的高精度污泥濃度測試儀,其特征在于,所述的輸出模塊的輸出方式采用4至20mA工業標準電流輸出、0至20mA工業標準電流輸出、MODBUS數字通訊協議輸出、PROFIBUS數字通訊協議輸出或HART數字通訊協議輸出。

  9.根據權利要求1所述的高精度污泥濃度測試儀,其特征在于,所述的控制模塊采用繼電器控制外圍端口和上位機控制其它設備。

  10.根據權利要求1所述的高精度污泥濃度測試儀,其特征在于,所述的電源模塊采用110至220V交流電源或24V直流電源。

  說明書

  一種高精度污泥濃度測試儀

  技術領域

  本實用新型涉及污泥濃度檢測領域,尤指一種高精度污泥濃度測試儀。

  背景技術

  目前,隨著城市化的推進,工廠生產和生活污染,這些都對環境造成很大的污染,在一些江河、水庫、湖水、池塘上的污染最為明顯,水里面的污泥明顯增加,臭氣連天,水質變黑,影響人們的生活。為此,我們需要對一些水質進行檢測在線監控,發現問題后及時處理;為現有的檢測污泥濃度的方式一般有化學方式,通過利用采取一些水樣然后進行化學實驗計算出結果,這樣的檢測方式需要的時間長,單精度高,不過難以實現在線檢測,有采用光學散射法來檢測污泥濃度,但是這種方法結構復雜,制造費用高,后期維護成本高,測量單位少,響應時間長,測量范圍小,輸出方式單一。

  發明內容

  為解決上述問題,本實用新型提供一種高精度污泥濃度測試儀,其具有同時與兩支污泥濃度傳感器連接,實現同時顯示及輸出兩路污泥濃度數值的功能,產品維護量很小,功能穩定,精度高,能減少在同一個地點安裝兩臺儀表的成本,又能方便的查看、操作及輸出。

  為實現上述目的,本實用新型采用如下的技術方案是:一種高精度污泥濃度測試儀,其特征在于:包括:

  控制器,包括用于輸入數據的雙通道輸入模塊、與雙通道輸入模塊連接的主控模塊、與主控模塊連接的顯示及按鍵模塊、與顯示及按鍵模塊連接的儲存模塊、與存儲模塊連接的輸出模塊、與輸出模塊連接的控制模塊,以及,用于為各個模塊供電的電源模塊;

  第一傳感器,與所述的雙通道輸入模塊連接;以及,

  第二傳感器,與所述的雙通道輸入模塊連接。

  采用上述技術方案后,本實用新型利用簡潔的模塊來實現高精度檢測污泥的濃度,所述的控制模塊采用先進算法,并通過信號放大和信號過濾的技術來處理所檢測到的數據,可以有效的處理掉一些影響計算污泥濃度的信號數據,此外,所述的第一傳感器和所述的第二傳感器在探頭上設置清洗刮片,可以定時清洗探頭,減少了安裝后的維護量,所述的雙通道輸入模塊同時與兩支污泥濃度傳感器連接,實現同時顯示及輸出兩路污泥濃度數值的功能,減少在同一個地點安裝兩臺儀表的成本。

  其中,所述的第一傳感器和第二傳感器采用散射光原理檢測水中的污泥濃度含量。

  其中,所述的第一傳感器和第二傳感器采用4至20mA模擬電流信號傳輸電壓信號、SDI-12接口協議、RS232/MODBUS接口協議或RS485/MODBUS接口協議將檢測到的數據傳輸?shù)娇刂破髦小?/P>

  采用上述技術方案后,本實用新型具有多種選擇多種沒輸入方式,可以根據不同的需求來選擇相適應的輸入方式。

  其中,所述的第一傳感器和所述第二傳感器采用測量范圍為0至50g/L的傳感器。

  其中,所述的第一傳感器和所述第二傳感器采用 mg/L為單位的量程或g/L為單位的量程。

  采用上述技術方案后,本實用新型可選擇的測量范圍廣,在需要檢測不同污泥濃度時可以選擇不同的量程,這樣讀出的數據就更加準確,誤差更小,精度更高。

  其中,所述的主控模塊包括:信號放大電路和與信號放大電路連接的信號濾波電路。

  采用上述技術方案后,所述信號放大電路可以將信號放大,然后所述信號濾波電路進行處理,經過這樣的電路處理后,再采用嚴密的算法將數據處理,得出的數據的精度更高。

  其中,所述的顯示及按鍵模塊包括:液晶顯示器和用于設定參數或者范圍的按鍵裝置。

  采用上述技術方案后,所述液晶顯示器可以通過漢字、數字、英文顯示處理后的數據和編輯菜單,所述按鍵裝置可以根據需求選擇相應的配置和參數。

  其中,所述的輸出模塊的輸出方式采用4至20mA工業標準電流輸出、0至20mA工業標準電流輸出、MODBUS數字通訊協議輸出、PROFIBUS數字通訊協議輸出或HART數字通訊協議輸出。

  其中,所述的控制模塊采用繼電器控制外圍端口和上位機控制其它設備。

  其中,所述的電源模塊采用110至220V交流電源或24V直流電源。

  采用上技術方案后,本實用新型可選擇使用的電源范圍變廣,在遇到一些突發的停電時,可以選擇一些替換的供電電源,或者在一些特殊的環境里也可以選著一些范圍內的電源來替代,增加了本產品的使用范圍和實用性。

  本實用新型的有益效果在于:可以同時與兩支污泥濃度傳感器連接,具有同時顯示及輸出兩路污泥濃度數值的功能,具有維護量小,漢數字輸出,功能穩定,精度高的特點;實現污泥濃度的在線連續測量,無人看守,實現水質的自動監測系統。傳感器自帶清洗刮片功能,可定時自動擦拭傳感器探頭表面的所有污濁物,使得產品維護量很小;控制器可以同時接入兩支污泥濃度傳感器,能減少在同一個地點安裝兩臺儀表的成本,又能方便的查看、操作及輸出;儀表的輸出方式多,可測量單位包括種mg/L和g/L,可根據實測大小自動切換量程;儀表由110至220VAC交流電源供電,可選24VDC供電,供電范圍廣;儀表可顯示數字、漢字、英文,通過8個按鍵的薄膜開關,可輕松對儀表內所有參數進行設置。污泥濃度檢測儀廣泛應用于:自來水廠、市政污水廠、化工廠、江流湖泊等領域的水中污泥濃度檢測。
