申請日2013.10.04

　　公開(公告)日2014.04.02

　　IPC分類號G05D9/12

　　摘要

　　本實用新型公開了一種海上污水處理池的污水自動排放控制器，包括第一電極至第三電極、第一電阻至第四電阻、第一二極管至第五二極管、第一施密特觸發器至第四施密特觸發器、第一電容、第二電容、交流電源、開關、泵電機、變壓器、繼電器和三極管。與現有技術相比，本實用新型能夠自動對污水處理池內的水量進行監測，自動控制污水泵電機排放及添加，能夠有效的實現自動化，從而提高工作效率，減輕工作負擔。

　　權利要求書

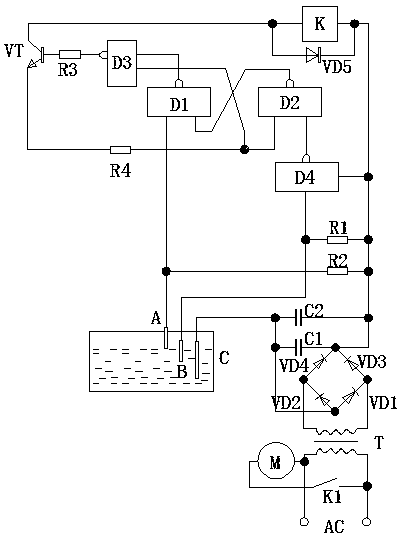

　　1.一種海上污水處理池的污水自動排放控制器，其特征在于：包括第一電極至第三電極、第一電阻至第四電阻、第一二極管至第五二極管、第一施密特觸發器至第四施密特觸發器、第一電容、第二電容、交流電源、開關、泵電機、變壓器、繼電器和三極管，所述交流電源的零線同時與所述變壓器第一繞組的第二端和所述開關的第一端連接，所述交流電源的火線同時與所述變壓器第一繞組的第一端和所述泵電機的第一端連接，所述開關的第二端與所述泵電機的第二端連接，所述變壓器第二繞組的第一端同時與所述第一二極管的負極和所述第三二極管的正極連接，所述變壓器第二繞組的第二端同時與所述第二二極管的負極和所述第四二極管的正極連接，所述第一電容的第一端同時與所述第三二極管的負極、所述第四二極管的負極、所述第二電容的第一端、所述第一電阻的第一端、所述第二電阻的第一端、所述第四施密特觸發器的第一信號輸入端、所述繼電器的第一端和所述第五二極管的負極連接，所述第一電容的第二端同時與所述第一二極管的正極、所述第二二極管的正極、所述第二電容的第二端和所述第三電極的接線端連接，所述第一電阻的第二端同時與所述第四施密特觸發器的第二信號輸入端和所述第二電極連接，所述第二電阻的第二端同時與所述第一施密特觸發器的第一信號輸入端和所述第一電極的接線端連接，所述第四施密特觸發器的信號輸出端與所述第二施密特觸發器的第一信號輸入端連接，所述第二施密特觸發器的第二信號輸入端同時與所述第三施密特觸發器的第一信號輸入端和所述第四電阻的第一端連接，所述第二施密特觸發器的信號輸出端與所述第一施密特觸發器的第一信號輸入端連接，所述第一施密特觸發器的信號輸出端與所述第三施密特觸發器的第二信號輸入端連接，所述第三施密特觸發器的信號輸出端與所述第三電阻的第一端連接，所述第三電阻的第二端與所述三極管的基極連接，所述三極管的集電極同時與所述第五二極管的正極和所述繼電器的第二端連接，所述三極管的發射極與所述第四電阻的第二端連接。

　　說明書

　　海上污水處理池的污水自動排放控制器

　　技術領域

　　本實用新型涉及一種海上污水處理輔助裝置，尤其涉及一種海上污水處理池的污水自動排放控制器。

　　背景技術

　　隨著航運業和海洋開發的空前發展，海洋環境的污染也越來越嚴重，人類對海洋環境保護也日益重視。平臺生產過程中產生的生活污水對海洋環境構成了較為嚴重的流動性污染源。船舶生活污水處理裝置就是為了防止由船舶和海洋平臺產生的生活污水對航行水域造成污染而在船上和平臺上設置的特定處理裝置。而現有技術中，對于海上污水處理裝置的污水處理池的水量監測，大多靠連通器、液位報警器來監測，但沒有自動控制液位的，任然需要人工來控制，因此，工作繁瑣，效率不高。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種海上污水處理池的污水自動排放控制器。

　　本實用新型通過以下技術方案來實現上述目的：

　　本實用新型包括第一電極至第三電極、第一電阻至第四電阻、第一二極管至第五二極管、第一施密特觸發器至第四施密特觸發器、第一電容、第二電容、交流電源、開關、泵電機、變壓器、繼電器和三極管，所述交流電源的零線同時與所述變壓器第一繞組的第二端和所述開關的第一端連接，所述交流電源的火線同時與所述變壓器第一繞組的第一端和所述泵電機的第一端連接，所述開關的第二端與所述泵電機的第二端連接，所述變壓器第二繞組的第一端同時與所述第一二極管的負極和所述第三二極管的正極連接，所述變壓器第二繞組的第二端同時與所述第二二極管的負極和所述第四二極管的正極連接，所述第一電容的第一端同時與所述第三二極管的負極、所述第四二極管的負極、所述第二電容的第一端、所述第一電阻的第一端、所述第二電阻的第一端、所述第四施密特觸發器的第一信號輸入端、所述繼電器的第一端和所述第五二極管的負極連接，所述第一電容的第二端同時與所述第一二極管的正極、所述第二二極管的正極、所述第二電容的第二端和所述第三電極的接線端連接，所述第一電阻的第二端同時與所述第四施密特觸發器的第二信號輸入端和所述第二電極連接，所述第二電阻的第二端同時與所述第一施密特觸發器的第一信號輸入端和所述第一電極的接線端連接，所述第四施密特觸發器的信號輸出端與所述第二施密特觸發器的第一信號輸入端連接，所述第二施密特觸發器的第二信號輸入端同時與所述第三施密特觸發器的第一信號輸入端和所述第四電阻的第一端連接，所述第二施密特觸發器的信號輸出端與所述第一施密特觸發器的第一信號輸入端連接，所述第一施密特觸發器的信號輸出端與所述第三施密特觸發器的第二信號輸入端連接，所述第三施密特觸發器的信號輸出端與所述第三電阻的第一端連接，所述第三電阻的第二端與所述三極管的基極連接，所述三極管的集電極同時與所述第五二極管的正極和所述繼電器的第二端連接，所述三極管的發射極與所述第四電阻的第二端連接。

　　本實用新型的有益效果在于：

　　本實用新型為一種海上污水處理池的污水自動排放控制器，與現有技術相比，本實用新型能夠自動對污水處理池內的水量進行監測，自動控制污水泵電機排放及添加，能夠有效的實現自動化，從而提高工作效率，減輕工作負擔。
