申請日2013.10.08
公開(公告)日2014.06.04
IPC分類號C02F11/12
摘要
本實用新型涉及一種具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，包括依次連接的預熱進料單元、干燥單元和冷卻排料單元，所述干化系統還包括第一氮?dú)庠�，所述干燥單元上設有第一氮?dú)廨斎肟诤蛷U氣輸出口，所述第一氮?dú)廨斎肟谕ㄟ^第一進氣管道與所述第一氮?dú)庠吹牡獨廨敵隹谶B接，所述第一進氣管道上安裝有送風風機。本實用新型通過向干燥單元內通入氮?dú)�，降低了干燥單元�?nèi)的含氧量，可以有效防止干燥單元內的粉塵和揮發性氣體在較高的溫度條件下與氧氣接觸發生爆炸，本實用新型還具有含氧量低、對環境影響小、自動化程度高、安全性高等特點。
權利要求書
1.一種具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，包括依次連接的預熱進料單元、干燥單元和冷卻排料單元，其特征在于還包括第一氮?dú)庠矗龈稍飭卧显O(shè)有第一氮?dú)廨斎肟诤蛷U氣輸出口，所述第一氮?dú)廨斎肟谕ㄟ^第一進氣管道與所述第一氮?dú)庠吹牡獨廨敵隹谶B接，所述第一進氣管道上安裝有送風風機。
2.根據權利要求1所述的具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，其特征在于所述送風風機與所述第一氮?dú)廨斎肟谥g設有用于為二者之間的第一進氣管道內的氮?dú)膺M(jìn)行預熱的預熱盤管。
3.根據權利要求2所述的具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，其特征在于所述送風風機與所述預熱盤管之間的所述第一進氣管道設有第一進氣支管，所述冷卻排料單元上設有氮?dú)廨斎肟�，所述第一進氣支管與所述冷卻排料單元的氮?dú)廨斎肟谶B接。
4.根據權利要求3所述的具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，其特征在于還包括依次連接的除塵單元、排風風機和冷凝單元，所述除塵單元設有廢氣輸入口，所述干燥單元的廢氣輸出口通過排氣管道連接所述除塵單元的廢氣輸入口，所述第一氮?dú)庠礊榈獨鈨?chǔ)罐，所述氮?dú)鈨?chǔ)罐設有回收氣輸入口，所述冷凝單元的氣體輸出口通過回收管道連接所述氮?dú)鈨?chǔ)罐的回收氣輸入口。
5.根據權利要求4所述的具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，其特征在于還包括第二氮?dú)庠�，所述干燥單元上還設有第二氮?dú)廨斎肟冢龅诙獨庠吹牡獨廨敵隹谕ㄟ^第二進氣管道與所述第二氮?dú)廨斎肟谶B接，所述第二氮?dú)廨斎肟诘臄?shù)量為若干個，所述第二進氣管道設有若干個第二進氣管支管，所述第二進氣支管的數量與所述第二氮?dú)廨斎肟诘臄?shù)量相同，若干個所述第二進氣管支管與若干個所述第二氮?dú)廨斎肟谝灰粚?duì)應連接。
6.根據權利要求5所述的具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，其特征在于所述第一氮?dú)庠丛O(shè)有補充氮?dú)馊肟�，所述補充氮?dú)馊肟谕ㄟ^氮?dú)庋a(bǔ)充管道連接所述第二氮?dú)庠吹牡獨廨敵隹诨蚺c所述第二進氣管道連通。
7.根據權利要求6所述的具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，其特征在于所述預熱盤管與所述干燥單元之間的第一進氣管道上或所述干燥單元內安裝有第一氣壓傳感器，所述第一氣壓傳感器的氣壓信號輸出端直接或間接地與所述送風風機的控制端連接。
8.根據權利要求6所述的具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，其特征在于所述干燥單元安裝有泄壓閥，所述預熱盤管與所述干燥單元之間的第一進氣管道上或所述干燥單元內安裝有第二氣壓傳感器，所述第二氣壓傳感器的氣壓信號輸出端直接或間接地與所述泄壓閥的控制端連接。
9.根據權利要求6所述的具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，其特征在于所述第二進氣管道上安裝有閥門，所述送風風機與所述干燥單元之間的第一進氣管道上或所述干燥單元內安裝有氧氣濃度傳感器，所述氧氣濃度傳感器的氧氣濃度信號輸出端直接或間接地與所述閥門的控制端連接。
10.根據權利要求6所述的具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，其特征在于所述干燥單元內安裝有噴水裝置，所述噴水裝置上設有噴水閥門，所述干燥單元內安裝有溫度傳感器，所述溫度傳感器的溫度信號輸出端直接或間接與所述噴水閥門的控制端連接。
說明書
具有氮?dú)獗Ｗo(hù)功能的污泥干化系統
技術領域
本實用新型涉及一種污泥干化系統，尤其涉及一種具有氮?dú)獗Ｗo(hù)功能的污泥干化系統。
背景技術
污泥干化作為一種有效的減量化技術，在實現污泥減量的同時，可以保留污泥熱值，以利于污泥后期的處理，但現有的污泥干化系統在對含油污泥進行干化的過程中會產生具有一定揮發性的氣體和粉塵，且干化系統很少設有空氣隔絕措施，致使揮發性的氣體和粉塵在較高的溫度條件下與空氣接觸極易發生爆炸，影響設備的使用壽命，危及員工的生命安全。
實用新型內容
為了克服現有技術的上述缺陷，本實用新型的目的在于提供一種含氧量低、對環境影響小、自動化程度高、安全性高的污泥干化系統。
本實用新型采用的技術方案是：
一種具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，包括依次連接的預熱進料單元、干燥單元和冷卻排料單元，所述干化系統還包括第一氮?dú)庠矗龈稍飭卧显O(shè)有第一氮?dú)廨斎肟诤蛷U氣輸出口，所述第一氮?dú)廨斎肟谕ㄟ^第一進氣管道與所述第一氮?dú)庠吹牡獨廨敵隹谶B接，所述第一進氣管道上安裝有送風風機。
所述送風風機與所述第一氮?dú)廨斎肟谥g可以設有用于為二者之間的第一進氣管道內的氮?dú)膺M(jìn)行預熱的預熱盤管。
所述送風風機與所述預熱盤管之間的所述第一進氣管道可以設有第一進氣支管，所述冷卻排料單元上設有氮?dú)廨斎肟冢龅谝贿M(jìn)氣支管與所述冷卻排料單元的氮?dú)廨斎肟谶B接。
優選的，本實用新型還包括依次連接的除塵單元、排風風機和冷凝單元，所述除塵單元設有廢氣輸入口，所述干燥單元的廢氣輸出口通過排氣管道連接所述除塵單元的廢氣輸入口，所述第一氮?dú)庠礊榈獨鈨?chǔ)罐，所述氮?dú)鈨?chǔ)罐設有回收氣輸入口，所述冷凝單元的氣體輸出口通過回收管道連接所述氮?dú)鈨?chǔ)罐的回收氣輸入口。
優選的，本實用新型還包括第二氮?dú)庠�，所述干燥單元上還設有第二氮?dú)廨斎肟�，所述第二氮�(dú)庠吹牡獨廨敵隹谕ㄟ^第二進氣管道與所述第二氮?dú)廨斎肟谶B接，所述第二氮?dú)廨斎肟诘臄?shù)量為若干個，所述第二進氣管道設有若干個第二進氣管支管，所述第二進氣支管的數量與所述第二氮?dú)廨斎肟诘臄?shù)量相同，若干個所述第二進氣管支管與若干個所述第二氮?dú)廨斎肟谝灰粚?duì)應連接。
所述第一氮?dú)庠纯梢栽O(shè)有補充氮?dú)馊肟冢鲅a(bǔ)充氮?dú)馊肟谕ㄟ^氮?dú)庋a(bǔ)充管道連接所述第二氮?dú)庠吹牡獨廨敵隹诨蚺c所述第二進氣管道連通。
所述預熱盤管與所述干燥單元之間的第一進氣管道上或所述干燥單元內可以安裝有第一氣壓傳感器，所述第一氣壓傳感器的氣壓信號輸出端直接或間接地與所述送風風機的控制端連接。
所述干燥單元可以安裝有泄壓閥，所述預熱盤管與所述干燥單元之間的第一進氣管道上或所述干燥單元內可以安裝有第二氣壓傳感器，所述第二氣壓傳感器的氣壓信號輸出端直接或間接地與所述泄壓閥的控制端連接。
所述第二進氣管道上可以安裝有閥門，所述送風風機與所述干燥單元之間的第一進氣管道上或所述干燥單元內安裝有氧氣濃度傳感器，所述氧氣濃度傳感器的氧氣濃度信號輸出端直接或間接地與所述閥門的控制端連接。
所述干燥單元內可以安裝有噴水裝置，所述噴水裝置上設有噴水閥門，所述干燥單元內安裝有溫度傳感器，所述溫度傳感器的溫度信號輸出端直接或間接與所述噴水閥門的控制端連接。
本實用新型的有益效果：
1、 通過第一進氣管道給干燥單元內通入氮?dú)�，降低了干燥單元�?nèi)的含氧量，由于氮?dú)鈱儆诙栊詺怏w，在一定的條件下較為穩定，可以有效防止干燥單元內的粉塵和揮發性氣體與氧氣接觸而發生爆炸。
2、 通入干燥單元內的氮?dú)饨?jīng)過預熱盤管進行加熱，使得氮?dú)獾臏囟壬撸^高溫度的氮?dú)馀c干燥單元內的污泥接觸易將污泥內的水分帶出，加快污泥的干化速度。
3、 通過第一進氣管道給冷卻排料單元通入氮?dú)�，可以在冷卻排料單元內形成氮?dú)鈿馇�，防止外界的空氣進入冷卻排料單元，間接防止空氣通過冷卻排料單元進入干燥單元，保證干燥單元內的低含氧量。
4、 干燥單元排出的廢氣經過除塵單元和冷凝單元的處理得到純凈的氮?dú)饣厥盏降獨鈨?chǔ)罐中，可以實現氮?dú)獾难h(huán)利用，節約資源、保護環境、降低使用成本。
5、 通過安裝的氣壓傳感器實時監控干燥單元內的氣壓，當氣壓低于設定低壓值，通過提高送風風機的轉速，加大干燥單元內的氮?dú)廨斎耄?dāng)氣壓大于設定的高壓值時，打開排氣閥，降低干燥單元內的氣壓，保證污泥干化的效果，提高設備的安全性。
6、 通過氧氣濃度傳感器檢測干燥單元內的氧氣濃度，氧氣濃度高于設定值時，打開第二進氣管道的閥門，向干燥單元內加大氮?dú)獾耐ㄈ肓�，稀釋干燥單元�?nèi)的氧氣含量，降低干燥單元內的氧氣濃度，使得干燥單元內的進料口和出料口形成惰性氣體腔，杜絕空氣的進入干燥單元內，進一步防止發生爆炸。
7、 通過溫度傳感器控制設置在干燥單元內的噴水裝置，用于當氧含量超過設定值而溫度持續上升時的風險控制。控制當氧含量超過設定值時，干燥單元內的溫度在適宜的溫度范圍內，防止設備因溫度過高而發生爆炸。
附圖說明

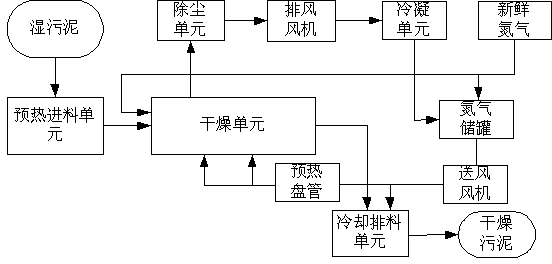

圖1是本實用新型的流程圖。
具體實施方式
參見圖1，本實用新型提供了一種具有氮?dú)獗Ｗo(hù)功能的污泥干化系統，包括依次連接的預熱進料單元、干燥單元和冷卻排料單元，所述干化系統還包括第一氮?dú)庠矗龈稍飭卧显O(shè)有第一氮?dú)廨斎肟诤蛷U氣輸出口，所述第一氮?dú)廨斎肟谕ㄟ^第一進氣管道與所述第一氮?dú)庠吹牡獨廨敵隹谶B接，所述第一進氣管道上安裝有送風風機。第一氮?dú)庠磁c干燥單元連接，第一氮?dú)庠磧?nèi)的氮?dú)獗憧蓚魉偷礁稍飭卧獌?nèi)從而降低干燥單元內的含氧量，由于氮?dú)鈱儆诙栊詺怏w，在一定的條件下較為穩定，可以有效防止干燥單元內的粉塵和揮發性氣體與氧氣接觸而發生爆炸，送風風機可為向干燥單元內輸送的氮?dú)馓峁﹦?dòng)力。
本實用新型采用的氮?dú)鉃榧兌葹?9.5%的普通工業氮?dú)狻?/P>
所述送風風機與所述第一氮?dú)廨斎肟谥g可以設有用于為二者之間的第一進氣管道內的氮?dú)膺M(jìn)行預熱的預熱盤管。通入干燥單元內的氮?dú)饨?jīng)過預熱盤管進行加熱，使得氮?dú)獾臏囟壬�，�?yōu)選高于經預熱進料單元預熱的污泥的溫度，較高溫度的氮?dú)馀c干燥單元內的污泥接觸可以將污泥內的水分帶出，加快污泥的干化速度。
所述干燥單元上的第一氮?dú)廨斎肟诘臄?shù)量可以為若干個，若干個所述第一氮?dú)廨斎肟诰鶆蚍植荚谒龈稍飭卧�，相�?yīng)地，所述第一進氣管道上設有若干支管，若干所述支管與若干所述第一氮?dú)廨斎肟谝灰粚?duì)應連接，便于氮?dú)庠诟稍飭卧獌?nèi)快速地均勻分布。
所述送風風機與所述預熱盤管之間的所述第一進氣管道可以設有第一進氣支管，所述冷卻排料單元上設有氮?dú)廨斎肟冢龅谝贿M(jìn)氣支管與所述冷卻排料單元的氮?dú)廨斎肟谶B接。通過第一進氣支管給冷卻排料單元通入氮?dú)�，可以在冷卻排料單元內形成氮?dú)鈿馇�，有效防止空氣通過冷卻排料單元與干燥單元之間的管道進入干燥單元，保證干燥單元內的低含氧量。
優選的，本實用新型還包括依次連接的除塵單元、排風風機和冷凝單元，所述除塵單元設有廢氣輸入口，所述干燥單元的廢氣輸出口通過排氣管道連接所述除塵單元的廢氣輸入口，所述第一氮?dú)庠纯梢詾榈獨鈨?chǔ)罐，所述氮?dú)鈨?chǔ)罐上設有回收氣輸入口，所述冷凝單元的氣體輸出口通過回收管道連接所述氮?dú)鈨?chǔ)罐的回收氣輸入口，便于廢氣的回收利用。干燥單元內的濕度較高的氮?dú)夂头蹓m通過排氣管道經過除塵將氮?dú)庵械姆蹓m除去，再經過冷凌將氮?dú)庵械乃殖ィ玫郊儍舻牡獨饣厥盏降獨鈨?chǔ)罐中，實現氮?dú)獾难h(huán)利用，節約資源、保護環境、降低使用成本。
優選的，本實用新型還包括第二氮?dú)庠�，所述干燥單元上還設有第二氮?dú)廨斎肟�，所述第二氮�(dú)庠吹牡獨廨敵隹谕ㄟ^第二進氣管道與所述第二氮?dú)廨斎肟谶B接，用于向所述干燥單元內補充氮?dú)�，形成惰性氣體腔，保證密閉性，隔絕空氣。所述第二氮?dú)廨斎肟诘臄?shù)量可以為若干個，相應地，所述第二進氣管道可以設有若干個第二進氣管支管，所述第二進氣支管的數量與所述第二氮?dú)廨斎肟诘臄?shù)量相同，若干個所述第二進氣管支管與若干個所述第二氮?dú)廨斎肟谝灰粚?duì)應連接。
所述第一氮?dú)庠纯梢栽O(shè)有補充氮?dú)馊肟�，所述補充氮?dú)馊肟谕ㄟ^氮?dú)庋a(bǔ)充管道連接所述第二氮?dú)庠吹牡獨廨敵隹诨蚺c所述第二進氣管道連通，用于當所述第一氮?dú)庠吹牡獨饬坎蛔銜r(shí)，向所述第一氮?dú)庠囱a(bǔ)充氮?dú)猓龅诙獨庠摧敵龅臑樾迈r氮?dú)狻?/P>
所述預熱盤管與所述干燥單元之間的第一進氣管道上或所述干燥單元內可以安裝有第一氣壓傳感器，所述第一氣壓傳感器的氣壓信號輸出端直接或間接地與所述送風風機的控制端連接。通過第一氣壓傳感器檢測第一進氣管道或干燥單元的氣壓，送風風機與變頻器連接，當氣壓低于設定值時，第一氣壓傳感器通過調節變頻器，進而調節送風風機的轉速，調節干燥單元內的氣壓至合理范圍內。
所述干燥單元可以安裝有泄壓閥，所述預熱盤與所述干燥單元之間的第一進氣管道上或所述干燥單元內可以安裝有第二氣壓傳感器，所述第二氣壓傳感器的氣壓信號輸出端直接或間接地與所述泄壓閥的控制端連接。第二氣壓傳感器檢測的氣壓值大于設定的氣壓值時，打開泄壓閥，保證干燥單元內的氣壓降低至合理范圍。
所述第一氣壓傳感器與所述第二氣壓傳感器可以采用同一個氣壓傳感器，分別直接或間接與送風風機和泄壓閥連接。
所述第二進氣管道上可以安裝有閥門，所述送風風機與所述干燥單元之間的第一進氣管道上或所述干燥單元內安裝有氧氣濃度傳感器，所述氧氣濃度傳感器的氧氣濃度信號輸出端直接或間接地與所述閥門的控制端連接。通過氧氣濃度傳感器檢測干燥單元內的氧氣濃度，氧氣濃度高于設定值時，打開第二進氣管道的閥門，向干燥單元內加大氮?dú)獾耐ㄈ肓�，稀釋干燥單元�?nèi)的氧氣含量，降低干燥單元內的氧氣濃度，使得干燥單元內的進料口和出料口形成惰性氣體腔，杜絕空氣的進入干燥單元內，進一步防止發生爆炸。
所述干燥單元內可以安裝有噴水裝置，所述噴水裝置上設有噴水閥門，所述干燥單元內安裝有溫度傳感器，所述溫度傳感器的溫度信號輸出端直接或間接與所述噴水閥門的控制端連接。當干燥單元內的溫度過高時，通過溫度傳感器控制設置在干燥單元內的噴水裝置，噴水裝置噴水給干燥單元降溫，同時關閉各管道的閥門，引導系統停機，從而控制干燥單元內的溫度在適宜的溫度范圍內，防止設備因溫度過高而發生爆炸。
優選的，本實用新型還可以設有上位機，所述氣壓傳感器、氧氣濃度傳感器和溫度傳感器的信號輸出端均可以與與其相對應的上位機的信號接收端連接，所述上位機的各控制信號輸出端分別與送風風機的控制端、泄壓閥的控制端、第二進氣管道閥門的控制端和噴水裝置的噴水閥門的控制端連接。通過上位機實現統一的自動控制。
本實用新型的各管道上優選均設有控制閥門。
