申請日2013.08.31

　　公開(公告)日2014.03.26

　　IPC分類號G05B19/05; G01N33/18

　　摘要

　　本實用新型提供一種污泥濃度檢測儀表，包括：控制器，包括：輸入模塊、與所述輸入模塊相連接的主控模塊、與所述主控模塊相連接的顯示與按鍵模塊、與所述顯示與按鍵模塊相連接的儲存模塊、與所述存儲模塊相連接的輸出模塊、與所述輸出模塊相連接的控制模塊、為所述各個模塊提供持續穩定電流電壓的電源模塊;以及，傳感器，通過電纜線與所述輸入模塊連接。

　　權利要求書

　　1.一種污泥濃度檢測儀表，其特征在于，包括：

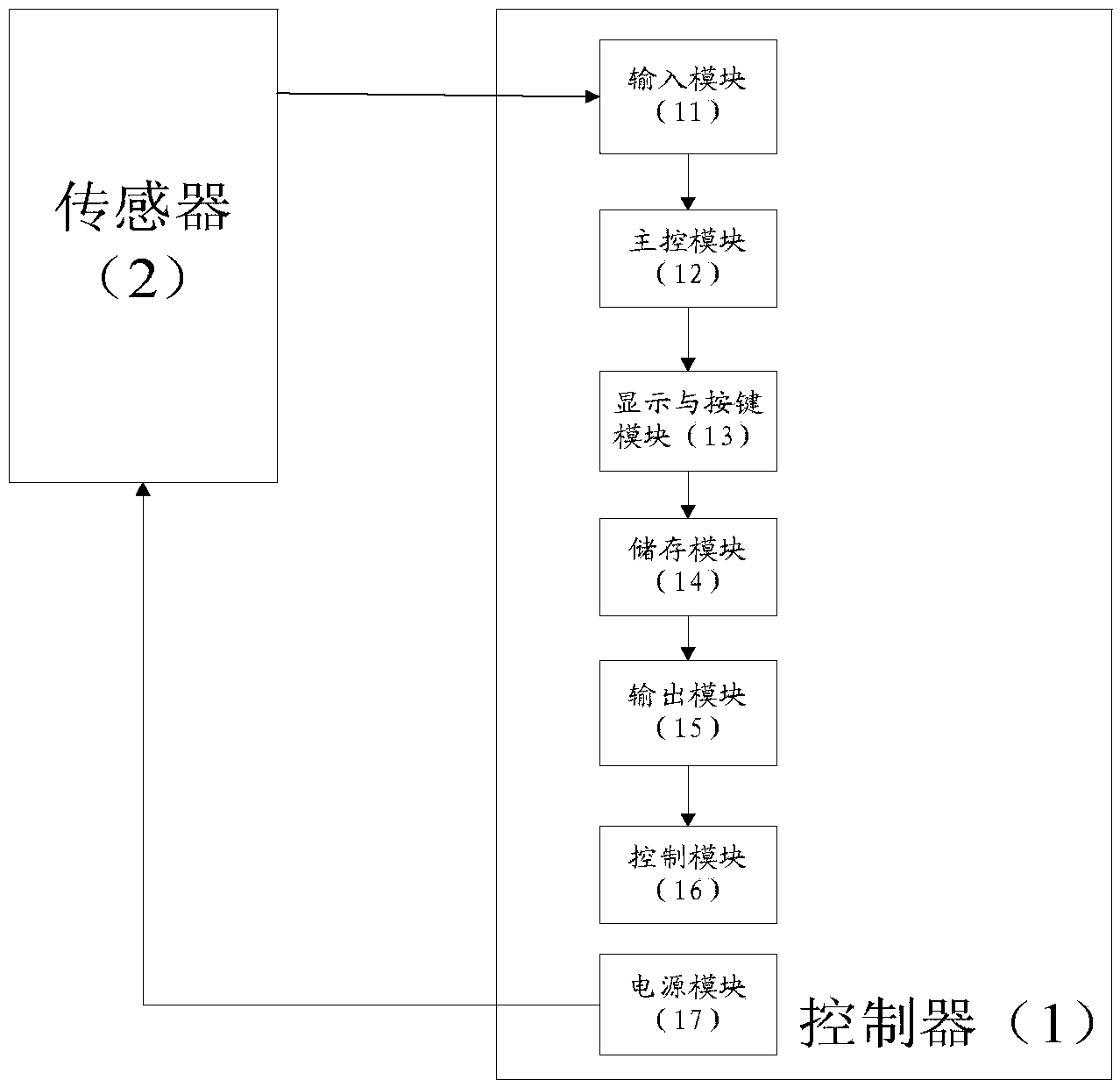

　　控制器(1)，包括：輸入模塊(11)、與所述輸入模塊(11)相連接的主控模塊(12)、與所述主控模塊(12)相連接的顯示與按鍵模塊(13)、與所述顯示與按鍵模塊(13)相連接的儲存模塊(14)、與所述儲存模塊(14)相連接的輸出模塊(15)、與所述輸出模塊(15)相連接的控制模塊(16)、為所述各個模塊提供持續穩定電流電壓的電源模塊(17);以及，

　　傳感器(2)，通過電纜線與所述輸入模塊(11)連接。

　　2.如權利要求1所述的污泥濃度檢測儀表，其特征在于，所述傳感器(2)采用散射光方式檢測水中的污泥濃度含量，采用4至20mA模擬電流信號方式傳送電壓信號、SDI-12、RS232/MODBUS或RS485/MODBUS接口協議，以將檢測到的數據通過電纜線傳輸?shù)剿�述輸入模塊(11)中。

　　3.如權利要求1所述的污泥濃度檢測儀表，其特征在于，所述傳感器(2)測量范圍為0至50g/L。

　　4.如權利要求1所述的污泥濃度檢測儀表，其特征在于，所述主控模塊(12)包括數據處理單元和計算單元。

　　5.如權利要求1所述的污泥濃度檢測儀表，其特征在于，所述顯示與按鍵模塊(13)顯示當前的值，同時提供菜單編輯功能，顯示屏能提供數字、漢字、英文輸出。

　　6.如權利要求1或5所述的污泥濃度檢測儀表，其特征在于，所述顯示與按鍵模塊(13)采用8個薄膜開關。

　　7.如權利要求1所述的污泥濃度檢測儀表，其特征在于，所述輸出模塊(15)使用4至20mA工業標準電流、0至20mA工業標準電流、MODBUS數字通訊協議、PROFIBUS數字通訊協議，或HART數字通訊協議將當前數據和參數傳輸給外部的PC或可編程邏輯控制器進行數據的集中處理。

　　8.如權利要求1所述的污泥濃度檢測儀表，其特征在于，所述控制器(1)采用繼電器控制其它外圍設備。

　　說明書

　　一種污泥濃度檢測儀表

　　技術領域

　　本實用新型涉及一種污泥濃度檢測儀表。

　　背景技術

　　目前，隨著人們生活水平的升高，我國城市污水污染排放對江河湖海產生不可預估的危害，治理污染刻不容緩。污染水體的有害物質包括有機物、無機物，有天然的和人造的，形態有氣體、液體、懸浮、乳化、溶解、膠體，種類多而復雜。國內目前進行水質檢測必須在不同的實驗室進行多項繁雜試驗，分別鑒別檢測，費用高、時間長，因此引進先進技術提高檢測和處理水平非常必要。

　　發明內容

　　本實用新型所要解決的技術問題是提供一種污泥濃度檢測儀表，克服污泥濃度檢測技術中多種問題，如測量準確度不高、穩定性不可靠、單位少、響應時間長、測量范圍小、輸出方式單一;本產品具有維護量小、漢數字輸出、功能穩定、精度高的特點。

　　對此，本實用新型提供一種污泥濃度檢測儀表，包括：

　　控制器，包括：輸入模塊、與所述輸入模塊相連接的主控模塊、與所述主控模塊相連接的顯示與按鍵模塊、與所述顯示與按鍵模塊相連接的儲存模塊、與所述儲存模塊相連接的輸出模塊、與所述輸出模塊相連接的控制模塊、為所述各個模塊提供持續穩定電流電壓的電源模塊;以及，

　　傳感器，通過電纜線與所述輸入模塊連接。

　　采用上述技術方案，接通電源后，所述電源模塊為水質量檢測儀提供持續穩定的電流電壓;當把所述傳感器放在相應的場合中，所述輸入模塊經過傳感器從中讀取有關數據;然后所述輸入模塊再把信號源中包含的數據傳遞給所述主控模塊中進行數據的分析和進一步的高級計算;最后由所述顯示與按鍵模塊將當前的值用顯示屏展現給用戶，同時提供菜單編輯功能，用戶可以使用按鍵根據自身要求自行修改一些參數和配置。顯示屏能提供數字和漢字輸出方便用戶讀取;最終數據由所述儲存模塊記錄儲存。同時，輸出模塊使用HART，PROFIBUS或者電流輸出協議將當前數據和參數傳輸給外部的PC或可編程邏輯控制器進行數據的集中處理。

　　與現有技術相比，本實用新型的優點在于實現污泥濃度的在線連續測量，無人看守，實現真正的水質自動監測系統。傳感器自帶清洗刮片功能，可定時自動擦拭傳感器探頭表面的所有污濁物，使得產品維護量很小�？刂破鞯妮敵龇绞桨�括：4至20mA工業標準電流、0至20mA工業標準電流、MODBUS數字通訊協議、PROFIBUS數字通訊協議，或HART數字通訊協議。儀表可接入測量范圍為0至50g/L的傳感器，量程既寬廣�？蓽y(cè)量單位包括種mg/L和g/L，可根據實測大小自動切換量程。儀表由110至220VAC交流電源供電，可選24VDC供電，供電范圍廣。儀表可顯示數字、漢字、英文，通過8個按鍵的薄膜開關，可輕松對儀表內所有參數進行設置。污泥濃度檢測儀廣泛應用于：自來水廠、市政污水廠、化工廠、江流湖泊領域的水中污泥濃度檢測。
