申請日2013.08.30

　　公開(公告)日2013.12.11

　　IPC分類號B01D21/02

　　摘要

　　改質劑生產污水用層狀液體沉降槽，進液槽下面設有沉渣槽，進液槽和沉渣槽懸空位于中間槽內部，中間槽懸空位于外層槽內部，所述進液槽和沉渣槽連接連通處口徑縮小，進液槽和沉渣槽從連接連通處向著各自的中心，口徑圓滑地?cái)U(kuò)大，沉渣槽、中間槽和外層槽的底端分別設有同心的內出渣管、中出渣管和外出渣管，內出渣管、中出渣管和外出渣管的下端齊平，外出渣管的外面設有堵蓋，進液管下端延伸到進液槽中心，所述外層槽的上端側壁上設有出液管。本發明，結構緊湊，占地面積小，多個沉降空間設備通過上下疊套起來，液體從最內層的沉降槽中慢慢向著外層沉降槽中溢流，大大節省了設備的占地面積，且沉降效果較好。

　　權利要求書

　　1.改質劑生產污水用層狀液體沉降槽，其特征是包括進液管、進液槽、中間槽和外層槽，進液槽下面設有沉渣槽，進液槽和沉渣槽懸空位于中間槽內部，中間槽懸空位于外層槽內部，所述進液槽和沉渣槽連接連通處口徑縮小，進液槽和沉渣槽從連接連通處向著各自的中心，口徑圓滑地?cái)U(kuò)大，沉渣槽、中間槽和外層槽的底端分別設有內出渣管、中出渣管和外出渣管，所述進液管下端延伸到進液槽中心，所述外層槽的上端側壁上設有出液管。

　　2.根據權利要求1所述的改質劑生產污水用層狀液體沉降槽，其特征是所述內出渣管、中出渣管和外出渣管均為同心圓管，內出渣管位于中出渣管中心，中出渣管位于外出渣管中心，內出渣管、中出渣管和外出渣管的下端齊平，外出渣管的外面設有堵蓋。

　　3.根據權利要求1所述的改質劑生產污水用層狀液體沉降槽，其特征是所述中間槽和外層槽的底端向著頂端的橫截面逐漸減小。

　　4.根據權利要求1所述的改質劑生產污水用層狀液體沉降槽，其特征是進液槽的上端開口高于中間槽的上端開口，中間槽的上端開口高于外層槽的上端開口。

　　說明書

　　改質劑生產污水用層狀液體沉降槽

　　技術領域

　　本發明涉及改質劑生產污水用層狀液體沉降槽，它是一種多層沉降槽內外相套形成的沉降設備，屬于化工設備領域。

　　背景技術

　　沉降槽是常用的一種分離液體中能夠沉降下來的絮狀或顆粒狀物質的沉降凈化的設備，被廣泛應用在污水凈化中，傳統的沉降槽為斜板沉降槽中的斜板通常為單層板， 讓液體依次經過多個斜板，很多沉降空間都平行鋪開，占地面積很大，當待沉降的水流較大時，斜板很容易被沖擊變形，沉降槽要經常維修，維修費用大，且沉降槽通常用在污水處理中，是一個連續不間斷的過程，在很多生產型企業，維修沉降槽是一個很繁瑣，耽誤生產，影響企業效益的事。

　　發明內容

　　為了解決上述存在的問題，本發明公開了一種改質劑生產污水用層狀液體沉降槽，本沉降槽占地面積小，多個沉降空間設備通過上下疊套起來，液體從最內層的沉降槽中慢慢向著外層沉降槽中溢流，大大節省了設備的占地面積，且沉降效果較好。

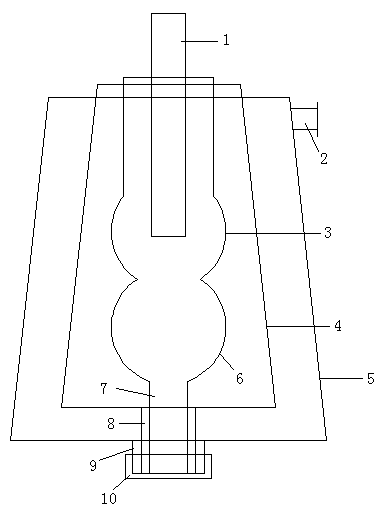

　　改質劑生產污水用層狀液體沉降槽，包括進液管、進液槽、中間槽和外層槽，進液槽下面設有沉渣槽，進液槽和沉渣槽懸空位于中間槽內部，中間槽懸空位于外層槽內部，所述進液槽和沉渣槽連接連通處口徑縮小，進液槽和沉渣槽從連接連通處向著各自的中心，口徑圓滑地?cái)U(kuò)大，沉渣槽、中間槽和外層槽的底端分別設有內出渣管、中出渣管和外出渣管，所述進液管下端延伸到進液槽中心，所述外層槽的上端側壁上設有出液管。

　　所述內出渣管、中出渣管和外出渣管均為同心圓管，內出渣管位于中出渣管中心，中出渣管位于外出渣管中心，內出渣管、中出渣管和外出渣管的下端齊平，外出渣管的外面設有堵蓋。

　　所述中間槽和外層槽的底端向著頂端的橫截面逐漸減小。

　　進液槽的上端開口高于中間槽的上端開口，中間槽的上端開口高于外層槽的上端開口。

　　本發明，結構緊湊，占地面積小，液體從進液管進入到進液槽中，沉降物沉降到下面的沉渣槽中，進液槽與沉降槽中間縮小，使得液體進入到進液槽中不會影響到沉渣槽中的沉渣，不會對沉渣槽造成太大的旋轉渦流，液體再依次進入中間槽和外層槽，達到多次沉降的作用，提高沉降的效果，降低最終排放中可沉降物含量。
