申請日2013.08.30

　　公開(公告)日2013.11.27

　　IPC分類號C02F3/28

　　摘要

　　本發明公開了一種餐廚污水及糞便污水厭氧處理化糞池，池體內設置相互連通的上位錐形水解酸化區和下位沉沙區、以及圍繞水解酸化區和沉沙區設置的至少兩個AF厭氧處理區和澄清區，AF厭氧處理Ⅰ區與水解酸化區用過水管連通，AF厭氧處理Ⅰ區與AF厭氧處理Ⅱ區之間、AF厭氧處理Ⅱ區與澄清區之間用擋板和折流板隔開，AF厭氧處理Ⅰ區與澄清區之間用擋板隔開;污水進水管于水解酸化區上方進入池體內，污水出水管從澄清區通出池體外;所述AF厭氧處理Ⅰ區、AF厭氧處理Ⅱ區與澄清區的頂部開設有沼氣出口，所述池體頂部開設有沼氣排氣口。本發明結構簡單、體積小、占地面積少、污水處理效果好，成本低，使用壽命長。

　　權利要求書

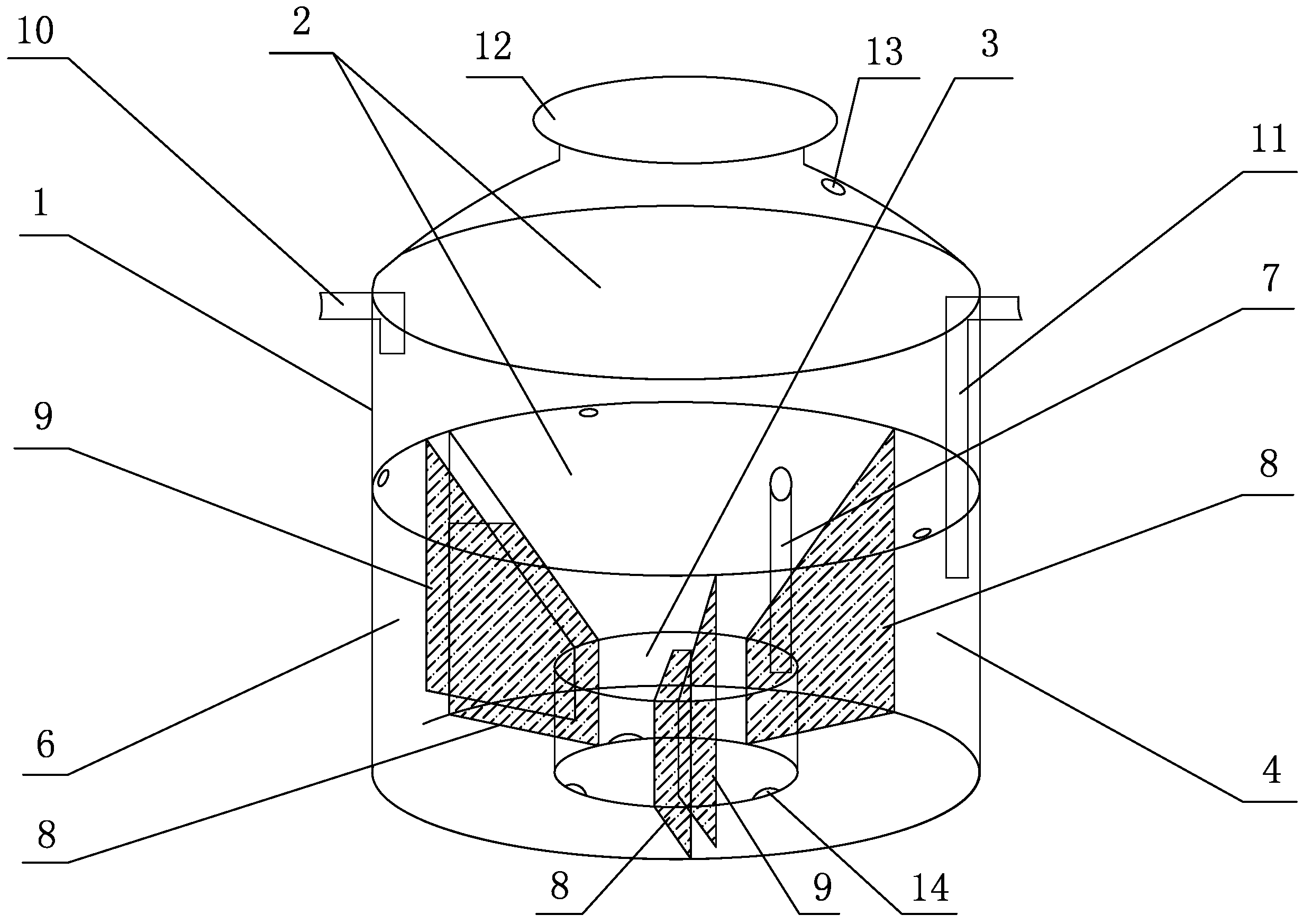

　　1.餐廚污水及糞便污水厭氧處理化糞池，包括設有上蓋(12)的池 體(1)、污水進水管(10)和污水出水管(11)，其特征在于：所述池 體(1)內設有相互連通的上位錐形水解酸化區(2)和下位沉沙區(3)、 以及圍繞水解酸化區(2)和沉沙區(3)設置的至少兩個AF厭氧處理區 和澄清區(4)，AF厭氧處理Ⅰ區(5)與水解酸化區(2)用過水管(7) 連通，所述過水管(7)的出水口處于AF厭氧處理Ⅰ區(5)的底部，AF 厭氧處理Ⅰ區(5)與AF厭氧處理Ⅱ區(6)之間、AF厭氧處理Ⅱ區(6) 與澄清區(4)之間用擋板(8)和折流板(9)隔開，所述擋板(8)上端 和折流板(9)的下端開設過流口，而AF厭氧處理Ⅰ區(5)與澄清區(4) 之間用擋板(8)隔開;所述污水進水管(10)于水解酸化區(2)上方進 入池體(1)內，所述污水出水管(11)從澄清區(4)通出池體(1)外， 污水進水管(10)的進水口高于污水出水管(11)的排水口;所述AF厭 氧處理Ⅰ區(5)、AF厭氧處理Ⅱ區(6)與澄清區(4)的頂部開設有沼 氣出口，所述池體(1)頂部開設有沼氣排氣口(13)。

　　2.根據權利要求1所述的餐廚污水及糞便污水厭氧處理化糞池，其 特征在于：所述AF厭氧處理Ⅰ區(5)的填料層采用聚丙烯軟性填料，AF 厭氧處理Ⅱ區(6)的填料層采用聚氯乙烯彈性填料。

　　3.根據權利要求1所述的餐廚污水及糞便污水厭氧處理化糞池，其 特征在于：所述AF厭氧處理Ⅰ區(5)的填料層采用聚脂纖維填料，AF 厭氧處理Ⅱ區(6)的填料層采用聚丙烯及聚氯乙烯組合的軟硬填料。

　　4.根據權利要求1～3中任意一項所述的餐廚污水及糞便污水厭氧處 理化糞池，其特征在于：所述池體(1)和沉沙區(3)為圓柱形，所述水 解酸化區(2)為圓錐形，所述AF厭氧處理Ⅰ區(5)、AF厭氧處理Ⅱ區 (6)與澄清區(4)圓周均布。

　　5.根據權利要求1～3中任意一項所述的餐廚污水及糞便污水厭氧處 理化糞池，其特征在于：對應于AF厭氧處理Ⅰ區(5)、AF厭氧處理Ⅱ 區(6)和澄清區(4)，于沉沙區(3)底部開設排渣口(14)。

　　6.根據權利要求1～3中任意一項所述的餐廚污水及糞便污水厭氧處 理化糞池，其特征在于：所述池體(1)及其內部各區結構均用玻璃鋼制 作。

　　說明書

　　餐廚污水及糞便污水厭氧處理化糞池

　　(一)技術領域：

　　本發明涉及污水處理設施，具體為一種餐廚污水及糞便污水厭氧處理化 糞池。

　　(二)背景技術：

　　化糞池是一種處理糞便污水的設施，一般是利用厭氧反應的原理去除糞 便污水中有機污染物，糞便污水在化糞池中分解，上層的水化物通過管道流 出。

　　傳統的化糞池一般用現澆鋼筋混凝土或磚砌制造，占地面積大，且對糞 便污水中有機污染物的處理效果低下，通常達不到國家規定的一級或二級排 放要求，而且一般使用幾年后開始嚴重滲漏，污染地下水源。

　　另外，傳統的餐廚污水排放方式都是直接排放到下水道，時間長久之后 會積累大量的地溝油，污染環境。

　　(三)發明內容：

　　為此，本發明提出了一種對污水處理效果好、結構簡單、占地少、成本 低、使用壽命長的餐廚污水及糞便污水厭氧處理化糞池。

　　本發明餐廚污水及糞便污水厭氧處理化糞池的技術方案，包括設有上蓋 的池體、污水進水管和污水出水管，所不同的是所述池體內設有相互連通的 上位錐形水解酸化區和下位沉沙區、以及圍繞水解酸化區和沉沙區設置的至 少兩個AF厭氧處理區(AF厭氧處理Ⅰ區和AF厭氧處理Ⅱ區)和澄清區，AF 厭氧處理Ⅰ區與水解酸化區用過水管連通，所述過水管的出水口處于AF厭氧 處理Ⅰ區的底部，AF厭氧處理Ⅰ區與AF厭氧處理Ⅱ區之間、AF厭氧處理Ⅱ 區與澄清區之間用擋板和折流板隔開，所述擋板上端和折流板的下端開設過 流口，而AF厭氧處理Ⅰ區與澄清區之間用擋板隔開;所述污水進水管于水解 酸化區上方進入池體內，所述污水出水管從澄清區通出池體外，污水進水管 的進水口高于污水出水管的排水口;所述AF厭氧處理Ⅰ區、AF厭氧處理Ⅱ 區與澄清區的頂部開設有沼氣出口，所述池體頂部開設有沼氣排氣口。

　　所述AF(厭氧濾床反應裝置的英文縮寫)厭氧處理區放置有填料，供厭 氧菌在填充材料上附著生長，形成生物膜，所述填料的類型有：

　　1、所述AF厭氧處理Ⅰ區采用聚丙烯軟性填料，AF厭氧處理Ⅱ區采用聚 氯乙烯彈性填料。

　　2、所述AF厭氧處理Ⅰ區采用聚脂纖維填料，AF厭氧處理Ⅱ區采用聚丙 烯及聚氯乙烯組合的軟硬填料。

　　通常情況下，所述池體和沉沙區采用圓柱形結構，所述水解酸化區采用 圓錐形結構，所述AF厭氧處理Ⅰ區、AF厭氧處理Ⅱ區與澄清區圓周均布。

　　為便于清理沉沙區的沉淀物，對應于AF厭氧處理Ⅰ區、AF厭氧處理Ⅱ 區和澄清區，于沉沙區底部開設排渣口。

　　所述池體及其內部各區結構均用玻璃鋼制作，便于制作和清理。

　　本發明的優點：

　　1、本發明餐廚污水及糞便污水厭氧處理化糞池將水解酸化、沉沙、第一 AF厭氧處理、第二AF厭氧處理、澄清等工序集成為一體，安裝極為方便。

　　2、本發明結構簡單、成本低、體積小、占地面積少、使用壽命長。

　　3、使用本發明，餐廚污水及糞便污水經過沉沙水解酸化和兩次AF厭氧 處理沉清后，水質可達到國家一級或二級排放標準。

　　4、本發明適合城市住宅小區、學校、賓館、農村家庭就地處理餐廚污水 及糞便污水等污染源。
