申請日2013.08.31

　　公開(公告)日2014.02.05

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種基于超濾膜的即時飲用水處理裝置，屬于水處理技術領域，其包括存儲原水的儲水單元、超濾膜處理單元和消毒裝置，所述超濾膜處理單元具有純水出水管和濃水出水管，所述超濾膜處理單元與儲水單元相連以凈化處理所述儲水單元存儲的原水，超濾膜處理單元的純水出水管與清毒裝置連接，超濾膜處理單元的濃水出水管與儲水單元連通。本實用新型經超濾膜處理單元處理原水，處理的后濃水再循環流入儲水單元中，這樣大大的節約了水資源，避免了水的浪費。

　　權利要求書

　　1.一種基于超濾膜的即時飲用水處理裝置，其特征在于，包括存儲原水的儲水單元、超濾膜處理單元和消毒裝置，所述超濾膜處理單元具有純水出水管和濃水出水管，所述超濾膜處理單元與儲水單元相連以凈化處理所述儲水單元存儲的原水，超濾膜處理單元的純水出水管與清毒裝置連接，超濾膜處理單元的濃水出水管與儲水單元連通。

　　2.根據權利要求1所述的基于超濾膜的即時飲用水處理裝置，其特征在于，所述超濾膜處理單元包括原水進水管、設有過濾裝置的超濾室、純水出水管以及濃水出水管，所述超濾室分為第一室和第二室，第一室和第二室相隔絕，且在每個室內都設有超濾組件;第一室進水口與原水進水管相連，第一室過濾水出口與所述純水出水管相連，第一室濃水出口與第二室進水口相連，第二室過濾水出口與所述純水出水管相連，第二室濃水出口與所述濃水水管相連。

　　說明書

　　一種基于超濾膜的即時飲用水處理裝置

　　技術領域

　　本實用新型涉及飲用水處理裝置，具體涉及一種基于超濾膜的即時飲用水處理裝置。

　　背景技術

　　水是人民生活和社會生產必需的基本資源之一，水資源的狀況直接影響著經濟社會發展和人民生活水平的提高。 水問題將嚴重制約21世紀全球的經濟與社會發展，并可能導致國家的沖突。在現有的水處理設備，濃縮水被直接排放，這對于日益緊張的水資源來說，是一極大的浪費，超濾膜技術作為飲用水處理的一個獨立工藝，是水處理領域近20年來重要技術突破，其出水水質優良，微生物安全性高。

　　實用新型內容

　　針對上述現有技術，本實用新型的目的在于提供一種可以將在凈化水的過程中產生的濃縮水循環再利用的即時飲用水處理設備。

　　為了解決上述技術問題，本實用新型采用如下技術方案：

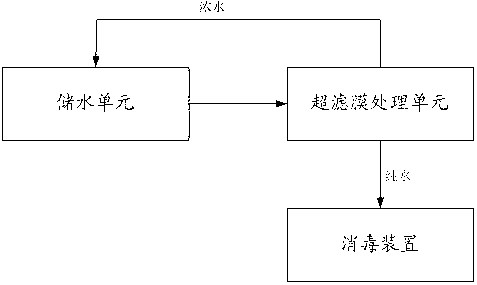

　　一種基于超濾膜的即時飲用水處理裝置，其特征在于，包括存儲原水的儲水單元、超濾膜處理單元和消毒裝置，所述超濾膜處理單元具有純水出水管和濃水出水管，所述超濾膜處理單元與儲水單元相連以凈化處理所述儲水單元存儲的原水，超濾膜處理單元的純水出水管與清毒裝置連接，超濾膜處理單元的濃水出水管與儲水單元連通。

　　所述超濾膜處理單元包括原水進水管、設有過濾裝置的超濾室、純水出水管以及濃水出水管，所述超濾室分為第一室和第二室，第一室和第二室相隔絕，且在每個室內都設有超濾組件;第一室進水口與原水進水管相連，第一室過濾水出口與所述純水出水管相連，第一室濃水出口與第二室進水口相連，第二室過濾水出口與所述純水出水管相連，第二室濃水出口與所述濃水水管相連。

　　與現有技術相比，本實用新型具有以下有益效果：

　　一、本實用新型經超濾膜處理單元處理原水，處理的后濃水再循環流入儲水單元中，這樣大大的節約了水資源，避免了水的浪費。

　　二、本實用新型結構簡單，生產成本低、而且便于攜帶。
