申請日2013.08.30
公開(公告)日2013.12.11
IPC分類號B01D21/24; B01D21/26
摘要
復合穩定劑生產污水用切線進液沉降槽，槽體呈空心圓柱體形狀，槽體上端設有進液口，槽體內懸空設有分隔管，分隔管為上下貫通的圓形管，分隔管內部設有擋板，擋板四周與分隔管內部密封固定，擋板中心為通孔，分隔管的上端設有出液口，出液口的高度低于進液口的高度，進液口與槽體相切固定;槽體的底部設有出渣管，出渣管端部設有管帽，管帽與出渣管螺紋連接。本發明，液體切線進入，圍繞分隔管外面螺旋下降，液體中的大顆粒或質量大的成分顆粒，會在重力作用下下沉，當液體下降到分隔管下面以后，液體進入到分隔管內，并上升，直到從出液口排出，大顆�；蛸|(zhì)量大的成分顆粒沉降到槽體底部，沉降效果好、效率高，設備體積小。
權利要求書
1.復合穩定劑生產污水用切線進液沉降槽，其特征是包括槽體，槽體呈空心圓柱體形狀，槽體上端設有進液口，槽體內懸空設有分隔管，分隔管為上下貫通的圓形管，分隔管內部設有擋板，擋板四周與分隔管內部密封固定，擋板中心為通孔，分隔管的上端設有出液口，出液口的高度低于進液口的高度，進液口與槽體相切固定。
2.根據權利要求1所述的復合穩定劑生產污水用切線進液沉降槽，其特征是所述槽體的底部設有出渣管，出渣管端部設有管帽，管帽與出渣管螺紋連接。
說明書
復合穩定劑生產污水用切線進液沉降槽
技術領域
本發明涉及復合穩定劑生產污水用切線進液沉降槽，它是一種切線進液，內設分隔管的沉降槽，屬于化工設備領域。
背景技術
工業生產會產生大量的工業污水，工業污水不能直接排放到大自然中，需要將其沉降去除大顆�；蛸|(zhì)量大的成分顆粒，然后進行更精確的去雜處理，直到排放污水達到工業排放水的要求。沉降去除大顆粒或質量大的成分顆粒的常用設備為沉降槽，傳統的沉降槽通過延長設備的長度，讓液體在其中的停留時間，達到較好的沉降效果，但是這樣的設備投資很大，占地面積大，沉降的時間很長，沉降的效率不高。
發明內容
為了解決上述存在的問題，本發明公開了一種復合穩定劑生產污水用切線進液沉降槽，本沉降槽液體切線進入，圍繞分隔管外面螺旋下降，液體中的大顆�；蛸|(zhì)量大的成分顆粒，會在重力作用下下沉，當液體下降到分隔管下面以后，液體進入到分隔管內，并上升，直到從出液口排出，大顆�；蛸|(zhì)量大的成分顆粒沉降到槽體底部。

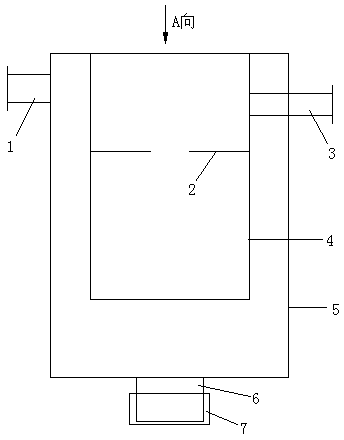

復合穩定劑生產污水用切線進液沉降槽，包括槽體，槽體呈空心圓柱體形狀，槽體上端設有進液口，槽體內懸空設有分隔管，分隔管為上下貫通的圓形管，分隔管內部設有擋板，擋板四周與分隔管內部密封固定，擋板中心為通孔，分隔管的上端設有出液口，出液口的高度低于進液口的高度，進液口與槽體相切固定。
所述槽體的底部設有出渣管，出渣管端部設有管帽，管帽與出渣管螺紋連接。
本發明，結構簡單，使用方便，使用時，液體從進液口進入到槽體中，液體圍繞在分隔管外面螺旋下降，液體中的大顆�；蛸|(zhì)量大的成分顆粒，會在重力作用下下沉，當液體下降到分隔管下面以后，液體進入到分隔管內，并上升，直到從出液口排出，大顆�；蛸|(zhì)量大的成分顆粒沉降到槽體底部，通過出渣管排出。沉降效率高，沉降需要的時間短，沉降的設備提交小，占地面積小。
