申請日2015.06.11

　　公開(公告)日2015.08.26

　　IPC分類號C02F11/02; C02F11/00

　　摘要

　　本發明公開一種環保型生物式污泥處理裝置，包括箱體和與之匹配的箱蓋，所述箱體頂部通過支架連接有太陽能電池板，箱體內部被豎直的隔板隔成消化區和沉淀區兩個獨立的腔體，箱蓋上表面與消化區對應的位置開有進泥口，箱體下表面與沉淀區對應的位置開有出水口，箱體內底面與消化區對應的位置設有曝氣管，所述箱體下表面設有與曝氣管連通的曝氣機，箱蓋下表面與沉淀區對應的位置均勻設有生物載體，所述沉淀區內底面設有污泥回流泵和進泥泵，所述污泥回流泵和進泥泵分別通過回流管和出泥管與消化區連通。本發明效率高、運行成本低，并且能夠智能的控制污泥的消化時間和沉淀時間。

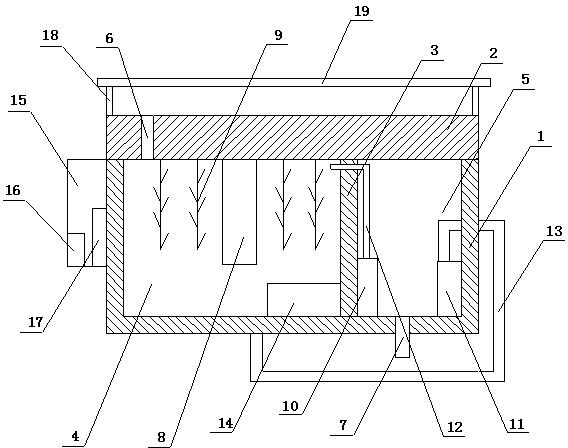

　　摘要附圖



　　權利要求書

　　1.一種環保型生物式污泥處理裝置，其特征在于：包括箱體(1)和與之匹配的箱蓋(2)，所述箱體(1)頂部通過支架(18)連接有太陽能電池板(19)，箱體(1)內部被豎直的隔板(3)隔成消化區(4)和沉淀區(5)兩個獨立的腔體，箱蓋(2)上表面與消化區(4)對應的位置開有進泥口(6)，箱體(1)下表面與沉淀區(5)對應的位置開有出水口(7)，箱體(1)內底面與消化區(4)對應的位置設有曝氣管，所述箱體(1)下表面設有與曝氣管連通的曝氣機(8)，箱蓋(2)下表面與沉淀區(5)對應的位置均勻設有生物載體(9)，所述沉淀區(5)內底面設有污泥回流泵(10)和進泥泵(11)，所述污泥回流泵(10)和進泥泵(11)分別通過回流管(12)和出泥管(13)與消化區(4)連通，所述消化區(4)內底面設有污泥成分檢測裝置(14)，所述箱體(1)其中一側面設有控制柜(15)，所述控制柜(15)內設有單片機(16)和蓄電池(17)，所述污泥成分檢測裝置(14)的信號輸出端與單片機(16)的信號輸入端連接，所述太陽能電池板(19)的電源輸出端與蓄電池(17)的電源輸入端連接，所述蓄電池(17)的電源輸出端與單片機(16)的電源輸入端連接，所述單片機(16)的電源輸出端與曝氣機(8)、污泥回流泵(10)和進泥泵(11)的電源輸入端連接。

　　2.根據權利要求1所述的環保型生物式污泥處理裝置，其特征在于：所述支架(18)為伸縮結構。

　　3.根據權利要求1或2所述的環保型生物式污泥處理裝置，其特征在于：所述生物載體(9)為豎直設置的軟性條狀。

　　4.根據權利要求1或2所述的環保型生物式污泥處理裝置，其特征在于：所述污泥回流泵(10)和進泥泵(11)均通過安裝板設置于沉淀區(5)內底面。

　　5.根據權利要求1或2所述的環保型生物式污泥處理裝置，其特征在于：所述控制柜(15)與箱體(1)焊接。

　　說明書

　　環保型生物式污泥處理裝置

　　技術領域

　　本發明屬于環保領域，具體涉及一種環保型生物式污泥處理裝置。

　　背景技術

　　在污泥處理中，一般采用生化處理。生化處理凈化污泥的同時，微生物的新陳代謝會產生大量的污泥，這些污泥需要進行進一步的處理。壓濾填埋和焚燒是常用的處理方法，這種方式成本太高，而且容易造成二次污染。

　　目前，常用的污泥處理裝置中的曝氣和回流是用曝氣機和回流泵來完成的，它們在工作的過程中都會消耗大量的電力。另外，污泥的處理過程中，污泥何時進行排放都是人工根據經驗來判斷的，不能智能的進行。

　　發明內容

　　本發明所要解決的技術問題便是針對上述現有技術的不足，提供一種環保型生物式污泥處理裝置，效率高、運行成本低，并且能夠智能的控制污泥的消化時間和沉淀時間。

　　本發明所采用的技術方案是：一種環保型生物式污泥處理裝置，包括箱體和與之匹配的箱蓋，所述箱體頂部通過支架連接有太陽能電池板，箱體內部被豎直的隔板隔成消化區和沉淀區兩個獨立的腔體，箱蓋上表面與消化區對應的位置開有進泥口，箱體下表面與沉淀區對應的位置開有出水口，箱體內底面與消化區對應的位置設有曝氣管，所述箱體下表面設有與曝氣管連通的曝氣機，箱蓋下表面與沉淀區對應的位置均勻設有生物載體，所述沉淀區內底面設有污泥回流泵和進泥泵，所述污泥回流泵和進泥泵分別通過回流管和出泥管與消化區連通，所述消化區內底面設有污泥成分檢測裝置，所述箱體其中一側面設有控制柜，所述控制柜內設有單片機和蓄電池，所述污泥成分檢測裝置的信號輸出端與單片機的信號輸入端連接，所述太陽能電池板的電源輸出端與蓄電池的電源輸入端連接，所述蓄電池的電源輸出端與單片機的電源輸入端連接，所述單片機的電源輸出端與曝氣機、污泥回流泵和進泥泵的電源輸入端連接。

　　作為優選，所述支架為伸縮結構。

　　作為優選，所述生物載體為豎直設置的軟性條狀。

　　作為優選，所述污泥回流泵和進泥泵均通過安裝板設置于沉淀區內底面。

　　作為優選，所述控制柜與箱體焊接。

　　本發明的有益效果在于：進泥口可方便的朝箱體內注入污泥。消化區用于對污泥進行消化。曝氣機可在生物載體表面形成薄膜。進泥泵用于將經過處理的污泥抽入沉淀區。污泥回流泵可將沉淀區的污泥回流回箱體。污泥成分檢測裝置檢測污泥的成分，以控制真?zhèn)�系統的運行。太陽能電池板為整個處理裝置提供電力。單片機作為整個處理裝置的總控制，控制污泥消化、沉淀的順利進行。
