申請日2015.06.12

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/06; C02F103/10; C02F101/20

　　摘要

　　本實用新型公開了一種礦山含銅酸性廢水處理系統，它是由預處理系統、膜過濾系統、濃水處理系統和集水系統組成，預處理系統由預中和攪拌槽、氣浮池、砂濾罐構成，膜處理系統由保安過濾器、反滲透處理器構成，濃水處理系統由鐵碳微電解反應器、中和攪拌槽、構成，集水系統由集水池構成。其中預處理系統用于去除廢水中三價鐵離子，膜過濾系統用于對廢水進行濃縮分離，濃水處理系統中鐵碳微電解反應器用于去除并回收廢水中的銅離子，中和攪拌槽和用于中和去除殘余的重金屬離子。本實用新型采用“預中和—氣浮—反滲透—鐵碳微電解—中和”處理工藝對礦山含銅酸性廢水進行處理，具有處理效果好、處理效率高、渣量少、可實現模塊化組合等優點。

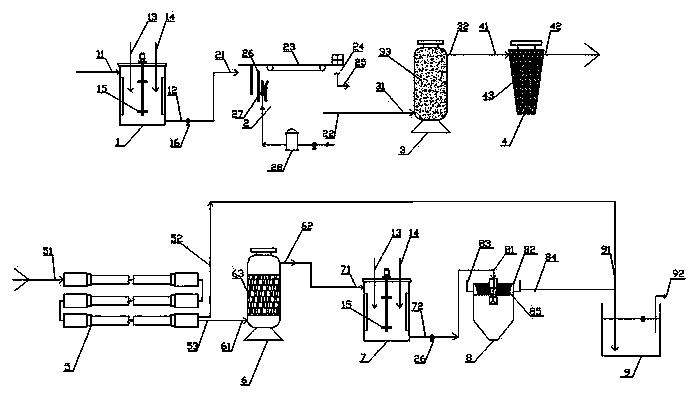

　　摘要附圖



　　權利要求書

　　1.一種礦山含銅酸性廢水處理系統，其特征在于：由預中和攪拌槽(1)、氣浮池(2)、砂濾罐(3)、保安過濾器(4)、反滲透處理器(5)、鐵碳微電解反應器(6)、中和攪拌槽(7)、沉池(8)和集水池(9)構成，其中預中和攪拌槽的側身上下方分別設有預中和攪拌槽進水管(11)和預中和攪拌槽出水管(12)，預中和攪拌槽出水管(12)通過水泵(16)與氣浮池進水管(21)相連，在預中和攪拌槽(1)上方設有堿試劑加藥管(13)和混凝劑加藥管(14)，預中和攪拌槽(1)內部設攪拌裝置(15);氣浮池(2)側壁上部設有氣浮池進水管(21)，側壁底部設氣浮池出水管(22)，與砂濾罐進水管(31)相連，氣浮池(2)上部設氣浮池刮渣機構(23)，側壁周邊設氣浮池排渣槽(24)，刮泥槽底部設氣浮池排渣管(25)，氣浮池內部設有氣浮池導流板(26)和氣浮池空氣釋放管(27)，氣浮池空氣釋放管(27)與氣液分離器(28)相連接;砂濾罐(3)為圓柱體結構，砂濾罐(3)側壁下部和上部分別設有砂濾罐進水管(31)和砂濾罐出水管(32)，砂濾罐出水管(32)與保安過濾器進水管(41)相連，在砂濾罐(3)內部設有濾料(33);保安過濾器(4)為圓臺狀結構，保安過濾器(4)側壁上部分別設有保安過濾器進水管(41)和保安過濾器出水管(42)，保安過濾器出水管(42)與反滲透進水管(51)相連，保安過濾器內部設有濾芯(43);反滲透處理器(5)為一級或多級反滲透處理裝置，在反滲透處理器(5)的兩側分別設有反滲透進水管(51、反滲透純水出水管(52)和反滲透濃縮水出水管(53)，反滲透純水出水管(52)與集水池進水管(91)相連，反滲透濃縮水出水管(53)與鐵碳微電解反應器進水管(61)相連;鐵碳微電解反應器(6)為圓柱體結構，下部和上部分別設有鐵碳微電解反應器進水管(61)和鐵碳微電解反應器出水管(62)，鐵碳微電解反應器出水管(62)與中和攪拌槽進水管(71)相連，在鐵碳微電解反應器(6)內部設有Fe-C填料(63);中和攪拌槽(7)的側壁上、下方分別設有中和攪拌槽進水管(71)和中和攪拌槽出水管(72)，中和攪拌槽出水管(72)通過水泵(16)與沉池進水管(81)相連，在中和攪拌槽(7)上方設有堿試劑加藥管(13)和混凝劑加藥管(14)，中和攪拌槽(7)內部設攪拌裝置(15);沉池(8)上部中心位置設有沉池進水管(81)，周邊設有沉池溢流堰(82)和沉池溢流槽(83)，沉池溢流槽(83)底部設有沉池出水管(84)，沉池出水管(84)與集水池進水管(91)相連，沉池內部設有斜板(85);集水池(9)內分別設有集水池進水管(91)和集水池抽水管(92)。

　　說明書

　　一種礦山含銅酸性廢水處理系統

　　技術領域

　　本實用新型涉及工業廢水治理技術領域，特別涉及一種礦山含銅酸性廢水的處理系統。

　　背景技術

　　有色金屬礦等大多數礦石中含有銅、鉛、鋅等有價元素，這些金屬元素主要以次生的硫化礦為主，在采選過程中，剝離巖土堆放于露天，大量尾礦堆存于尾礦庫，在空氣、水和細菌的共同作用下，含銅硫化礦被氧化，經過雨水沖刷，形成了含有銅離子、硫酸和硫酸鹽的礦山酸性廢水。目前，國內外處理含銅礦山酸性廢水的方法主要有化學沉淀法、氧化還原法。其中化學沉淀法主要有石灰中和沉淀法和硫化物沉淀法，石灰中和沉淀法工藝簡單，成本較低，應用最為廣泛，但缺點是無法回收銅金屬資源且渣量大，處置不當易造成二次環境污染。而硫化物沉淀法雖然可以回收銅，但硫化劑過量會造成環境污染且成本較高。氧化還原法主要是利用鐵屑置換廢水中銅離子，可以回收銅，但反應速率低，反應時間長。從目前國內有色金屬礦山酸性廢水的處理情況來看，需要尋求投資費用低，操作管理簡單的金屬礦山酸性廢水處理系統。

　　發明內容

　　本實用新型的目的就是針對上述問題，而提供一種處理效果好、處理效率高的礦山含銅酸性廢水處理系統。

　　本實用新型是由預中和攪拌槽、氣浮池、砂濾罐、保安過濾器、反滲透處理器、鐵碳微電解反應器、中和攪拌槽、沉池和集水池構成，其中預中和攪拌槽的側身上下方分別設有預中和攪拌槽進水管和預中和攪拌槽出水管，預中和攪拌槽出水管通過水泵與氣浮池進水管相連，在預中和攪拌槽上方設有堿試劑加藥管和混凝劑加藥管，預中和攪拌槽內部設攪拌裝置;氣浮池側壁上部設有氣浮池進水管，側壁底部設氣浮池出水管，與砂濾罐進水管相連，氣浮池上部設氣浮池刮渣機構，側壁周邊設氣浮池排渣槽，刮泥槽底部設氣浮池排渣管，氣浮池內部設有氣浮池導流板和氣浮池空氣釋放管，氣浮池空氣釋放管與氣液分離器相連接;砂濾罐為圓柱體結構，砂濾罐側壁下部和上部分別設有砂濾罐進水管和砂濾罐出水管，砂濾罐出水管與保安過濾器進水管相連，在砂濾罐內部設有濾料;保安過濾器為圓臺狀結構，保安過濾器側壁上部分別設有保安過濾器進水管和保安過濾器出水管，保安過濾器出水管與反滲透進水管相連，保安過濾器內部設有濾芯;反滲透處理器為一級或多級反滲透處理裝置，在反滲透處理器的兩側分別設有反滲透進水管、反滲透純水出水管和反滲透濃縮水出水管，反滲透純水出水管與集水池進水管相連，反滲透濃縮水出水管與鐵碳微電解反應器進水管相連;鐵碳微電解反應器為圓柱體結構，下部和上部分別設有鐵碳微電解反應器進水管和鐵碳微電解反應器出水管，鐵碳微電解反應器出水管與中和攪拌槽進水管相連，在鐵碳微電解反應器內部設有Fe-C填料;中和攪拌槽的側壁上、下方分別設有中和攪拌槽進水管和中和攪拌槽出水管，中和攪拌槽出水管通過水泵與沉池進水管相連，在中和攪拌槽上方設有堿試劑加藥管和混凝劑加藥管，中和攪拌槽內部設攪拌裝置;沉池上部中心位置設有沉池進水管，周邊設有沉池溢流堰和沉池溢流槽，沉池溢流槽底部設有沉池出水管，沉池出水管與集水池進水管相連，沉池內部設有斜板;集水池內分別設有集水池進水管和集水池抽水管。

　　本實用新型的有益效果：

　　本實用新型采用“預中和—氣浮—反滲透—鐵碳微電解—中和”處理工藝對礦山含銅酸性廢水進行處理，具有處理效果好、處理效率高、可實現模塊化組合等優點，具有廣闊的應用前景。
