申請日2015.07.08

　　公開(公告)日2016.02.03

　　IPC分類號C02F9/14

　　摘要

　　本實用新型屬于污水處理技術領域且公開了一種污水處理裝置，包括處理器本體，所述處理器本體包括過濾池、曝氣池和蓄水池，所述過濾池內部設有過濾網，所述過濾池下端與曝氣池相連，所述曝氣池內部中間位置設有好氧區，所述好氧區兩側設有厭氧區，所述曝氣池內部下端設有曝氣管，所述導管與蓄水池連接處設有凈化器，所述蓄水池一側設有水質檢測探頭，所述水質檢測探頭一側連接推桿，所述推桿頂端連接推柄，所述推桿外側設有保護殼，所述保護殼上設有支撐桿，所述支撐桿上設有監測顯示屏。本實用新型通過水進入過濾池過濾后進入到曝氣池，經過好氧區和厭氧區處理，最后經過曝氣管流入導管，最終經進化器處理后到達蓄水池。

　　權利要求書

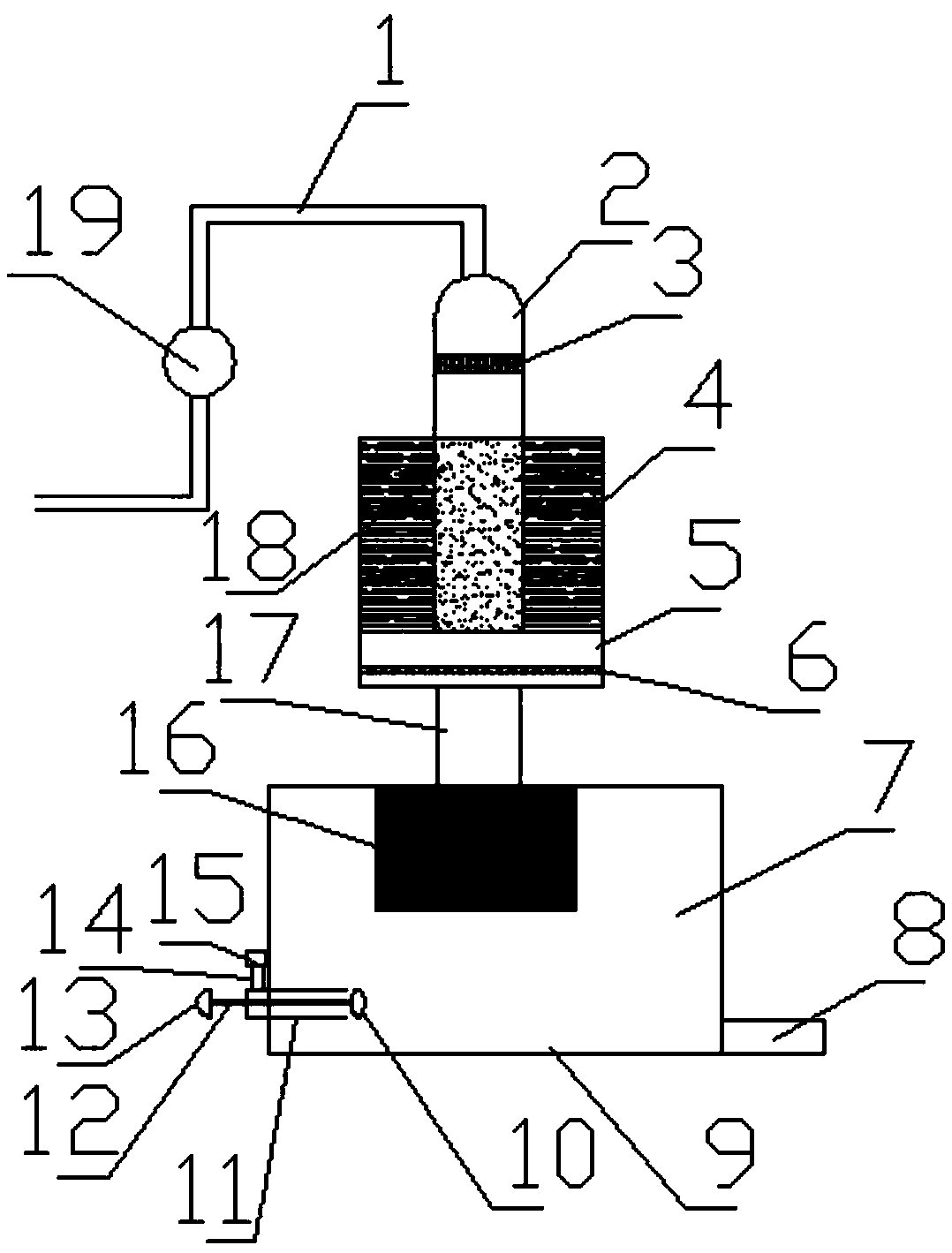

　　1.一種污水處理裝置，包括處理器本體(9)，其特征在于，所述處理器本體(9)包括過濾池(2)、曝氣池(5)、導管(17)和蓄水池(7)，所述過濾池(2)內部設有過濾網(3)，所述過濾池(2)下端與曝氣池(5)相連，所述曝氣池(5)內部中間位置設有好氧區(18)，所述好氧區(18)兩側設有厭氧區(4)，所述曝氣池(5)內部下端設有曝氣管(6)，所述導管(17)與蓄水池(7)連接處設有凈化器(16)，所述蓄水池(7)一側設有水質檢測探頭(10)，所述水質檢測探頭(10)一側連接推桿(12)，所述推桿(12)頂端連接推柄(13)，所述推桿(12)外側設有保護殼(11)，所述保護殼(11)上設有支撐桿(14)，所述支撐桿(14)上設有監測顯示屏(15)。

　　2.根據權利要求1所述的一種污水處理裝置，其特征在于，所述蓄水池(7)另一側設有出水管(8)。

　　3.根據權利要求1所述的一種污水處理裝置，其特征在于，所述過濾池(2)上端連接入水管(1)，所述入水管(1)中間設有水泵(19)。

　　4.根據權利要求1所述的一種污水處理裝置，其特征在于，所述曝氣池(5)通過導管(17)與蓄水池(7)相連。

　　說明書

　　一種污水處理裝置

　　技術領域

　　本實用新型涉及一種水處理裝置，具體涉及一種污水處理裝置，屬于污水處理技術領域。

　　背景技術

　　水污染的綜合防治己引起世界各國的普遍重視，改善污水的處理技術，提高處理效率，降低費用和能耗，仍是重要的研究內容。解決水污染最有效的方法是綜合考慮水資源規劃、水體用途、發展區域性水污染防治，目前國內污水處理設備大多針對大型的國有企業，設備龐大系統繁雜，對處于起步階段眾多的中小企業，因為污水處理設備投資和運行維護費用都很高，污水處理幾乎是紙上談兵，因為處理工藝針對性不強或不匹配，即使污水處理運行也是事倍功半。常此以往，對城市污水處理設施和直排的納污水體的沖擊帶來的危害是不容忽視的。

　　現有的對污水進行處理的方法包括傳統的物理法和化學法，以及新生的生物處理法。但采用化學法常常會帶來二次污染，而生物處理法其處理成本較高，且后續的重金屬離子分離也較為復雜，因此采用物理法對污水進行回收成為人們研究的一個方向。現有的處理器大都是在對污水一次處理完畢就將水通入凈水內儲存，這樣并不能夠針對污水的濁度來進行循環處理，為此，我們提出一種污水處理裝置。

　　實用新型內容

　　本實用新型要解決的技術問題克服現有的缺陷，提供一種污水處理裝置，通過水進入過濾池過濾后進入到曝氣池，經過好氧區和厭氧區處理，最后經過曝氣管流入導管，最終經凈化器處理后到達蓄水池，進水質監測探頭判斷水質情況，可以有效解決背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種污水處理裝置，所述處理器本體包括過濾池、曝氣池、導管和蓄水池，所述過濾池內部設有過濾網，所述過濾池下端與曝氣池相連，所述曝氣池內部中間位置設有好氧區，所述好氧區兩側設有厭氧區，所述曝氣池內部下端設有曝氣管，所述導管與蓄水池連接處設有凈化器，所述蓄水池一側設有水質檢測探頭，所述水質檢測探頭一側連接推桿，所述推桿頂端連接推柄，所述推桿外側設有保護殼，所述保護殼上設有支撐桿，所述支撐桿上設有監測顯示屏。

　　作為本實用新型的一種優選技術方案，所述蓄水池另一側設有出水管。

　　作為本實用新型的一種優選技術方案，所述過濾池上端連接入水管，所述入水管中間設有水泵。

　　作為本實用新型的一種優選技術方案，所述曝氣池通過導管與蓄水池相連。

　　本實用新型所達到的有益效果是：一種污水處理裝置，通過水進入過濾池過濾后進入到曝氣池，經過好氧區和厭氧區處理，最后經過曝氣管流入導管，最終經凈化器處理后到達蓄水池，進水質監測探頭判斷水質情況。
