申請日2015.07.13

　　公開(公告)日2015.11.18

　　IPC分類號G05B19/048; G05B19/04

　　摘要

　　本實用新型提供一種用于水處理遠程監控平臺的現場監測控制裝置，包括太陽能板、儲能模塊、供電模塊、單片機、數據傳輸模塊、PLC、數據采集模塊，所述太陽能板和儲能模塊相連接，所述太陽能板、儲能模塊都與供電模塊相連接，所述單片機分別與數據傳輸模塊、PLC、數據采集模塊相連接，所述供電模塊與單片機、數據傳輸模塊、PLC、數據采集模塊連接供電。本實用新型徹底解決了現場外接電源不便的問題，實現對各監測和控制設備的統一不間斷供電，并達到了現場監測和控制設備的統一管理。

　　權利要求書

　　1.一種用于水處理遠程監控平臺的現場監測控制裝置，其特征在于： 包括太陽能板、儲能模塊、供電模塊、單片機、數據傳輸模塊、PLC、數據 采集模塊，所述太陽能板和儲能模塊相連接，所述太陽能板、儲能模塊都與 供電模塊相連接，所述單片機分別與數據傳輸模塊、PLC、數據采集模塊相 連接，所述供電模塊與單片機、數據傳輸模塊、PLC、數據采集模塊連接供 電。

　　2.根據權利要求1所述的一種用于水處理遠程監控平臺的現場監測控 制裝置，其特征在于：還包括數據存儲模塊，所述數據存儲模塊連接單片機 和供電模塊。

　　3.根據權利要求1所述的一種用于水處理遠程監控平臺的現場監測控 制裝置，其特征在于：所述數據采集模塊包括流量傳感器、電導傳感器、溫 度傳感器、壓力傳感器及位于水箱的液位傳感器。

　　4.根據權利要求1所述的一種用于水處理遠程監控平臺的現場監測控 制裝置，其特征在于：所述數據傳輸模塊包括GPRS無線模塊。

　　5.根據權利要求1所述的一種用于水處理遠程監控平臺的現場監測控 制裝置，其特征在于：所述PLC連接現場運行設備，所述現場運行設備包括 現場水泵及電磁閥。

　　6.根據權利要求1所述的一種用于水處理遠程監控平臺的現場監測控 制裝置，其特征在于：所述單片機為ARM單片機。

　　7.根據權利要求1所述的一種用于水處理遠程監控平臺的現場監測控 制裝置，其特征在于：所述儲能模塊為蓄電池。

　　說明書

　　一種用于水處理遠程監控平臺的現場監測控制裝置

　　技術領域

　　本實用新型屬于水處理領域，特別是涉及到一種用于水處理遠程監控平 臺的現場監測控制裝置。

　　背景技術

　　隨著國家環保政策的日趨嚴格，企業或行業對環保設施的建設需求也日 益增加。針對這種需求,水處理企業通常采用計算機遠程監控現場設備的控 制方法，建立水處理遠程監控平臺，但是這就需要在現場設置實時的數據采 集裝置。

　　目前普遍采用的現場數據采集的方式是在現場設備上設置各種傳感器， 通過有線網絡傳輸回管理中心，有線網絡數據傳輸受空間限制，只能將數據 傳至線纜終端即控制中心，因此需保證種植中心的供電穩定性，一般情況下， 采用有線傳輸?shù)目刂浦行木�需設置UPS不間斷電源。以保證斷電時中控室能 夠有30min左右的時間來保存數據，關閉程序。且如涉及數據備份，則需在 中控室設置專用數據備份主機。如果現場設備斷電，現場監測傳感器失去工 作能力。中控中心又無法在第一時間判斷是傳輸系統還是控制系統發生故 障。

　　發明內容

　　有鑒于此，本實用新型提供一種用于水處理遠程監控平臺的現場監測控 制裝置，不間斷供電，統一管理，高效完成現場監測控制工作。

　　為達到上述目的，本實用新型的技術方案是這樣實現的：

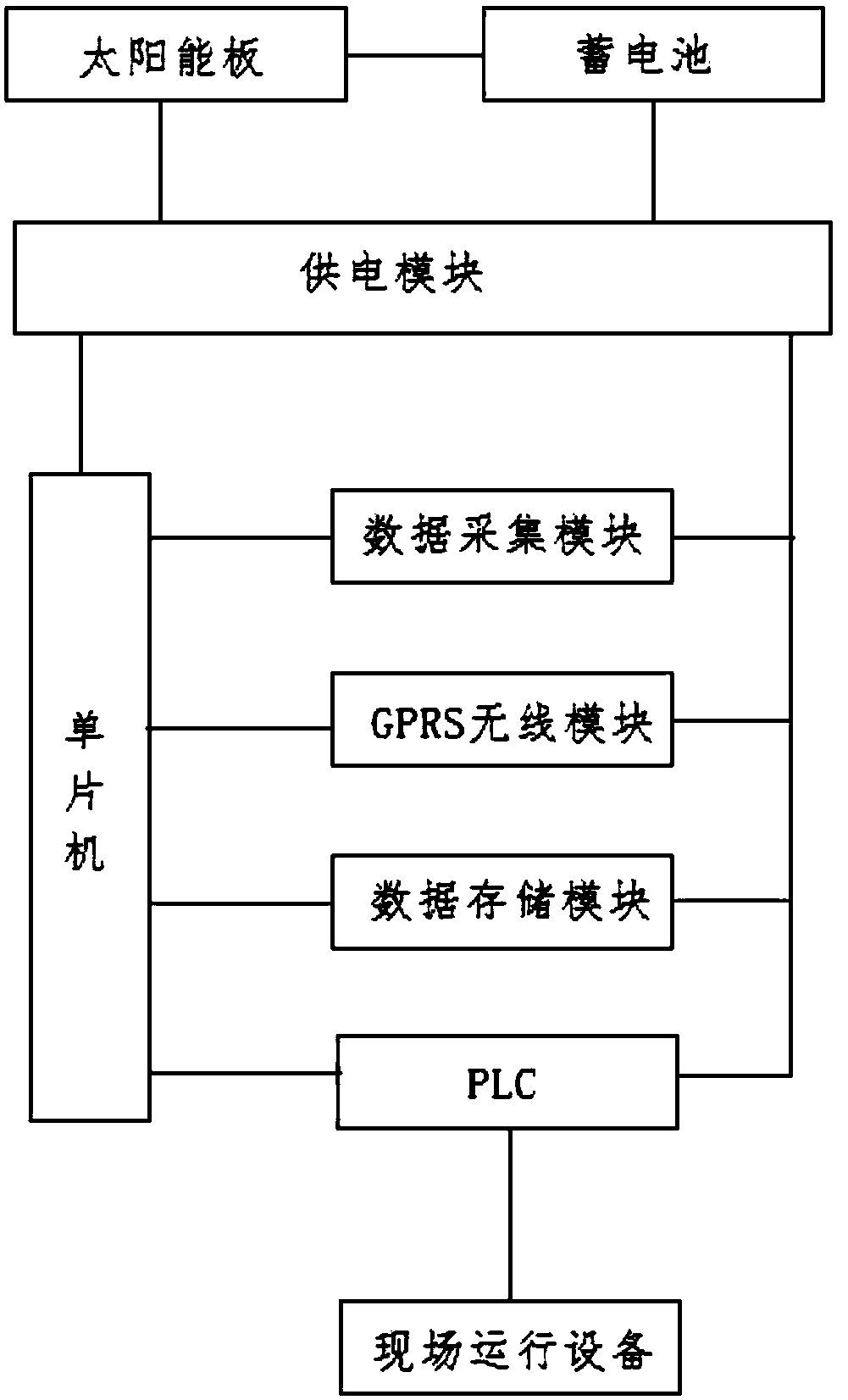

　　一種用于水處理遠程監控平臺的現場監測控制裝置，包括太陽能板、儲 能模塊、供電模塊、單片機、數據傳輸模塊、PLC、數據采集模塊，所述太 陽能板和儲能模塊相連接，所述太陽能板、儲能模塊都與供電模塊相連接， 所述單片機分別與數據傳輸模塊、PLC、數據采集模塊相連接，所述供電模 塊與單片機、數據傳輸模塊、PLC、數據采集模塊連接供電。

　　進一步的，還包括數據存儲模塊，所述數據存儲模塊連接單片機和供電 模塊。

　　進一步的，所述數據采集模塊包括流量傳感器、電導傳感器、溫度傳感 器、壓力傳感器及位于水箱的液位傳感器。

　　進一步的，所述數據傳輸模塊包括GPRS無線模塊。

　　進一步的，所述PLC連接現場運行設備，所述現場運行設備包括現場水 泵及電磁閥。

　　進一步的，所述單片機為ARM單片機。

　　進一步的，所述儲能模塊為蓄電池。

　　相對于現有技術，本實用新型所述的一種用于水處理遠程監控平臺的現 場監測控制裝置具有以下優勢：

　　(1)通過太陽能板供電和蓄電池儲電，徹底解決了現場外接電源不便 的問題，實現對各監測和控制設備的統一不間斷供電。Gprs 無線模塊通過太陽能板供電和蓄電池儲電，解決了現場斷電， 無線數據傳輸中斷的問題，使控制人員第一時間可以根據反 饋數據確定故障發生地點及時間。

　　(2)由于采用GPRS無線傳輸加太陽能供電的數據通訊方式，控制中心 消除了對有線傳輸?shù)木�(xiàn)纜長度及供電穩定性的依賴。只要在 有GPRS信號的地方均可設置控制中心及數據備份主機。即實 現了異地控制及備份，提高了系統的可控性。

　　(3)通過單片機整合數據傳輸模塊、PLC、數據采集模塊，達到了現場 監測和控制設備的統一管理。

　　(4)通過設置數據存儲模塊，實現了數據保存功能，在通信故障的時 候，可保存一定時間天數的應用數據。
