申請日2015.07.13

　　公開(公告)日2015.11.18

　　IPC分類號C02F1/467

　　摘要

　　一種廢水處理的鐵碳內電解反應器，主要由基座、與基座連接的反應器、反應器頂部的排氣口、取樣口、處理水進管、處理水進管上的處理水開關、裝在反應器內的出水管、出水管上的出水開關、鐵碳層隔板、鐵碳層隔板上的鐵碳層組成，其在于：反應器為立式的;在立式反應器內的鐵碳層上方連接有帶孔的石英砂隔板，在石英砂隔板上有石英砂層;在鐵碳層隔板的下方設有帶孔的活性炭層隔板，在活性炭層隔板上有活性炭層;在活性炭層隔板下方的出水管上連接有反沖洗器。本實用新型無需預處理及深度處理，可直接排放并符合國家排放標準，且設備簡單，工藝流程短，對含水污泥濃縮速度快。

　　權利要求書

　　1.一種廢水處理的鐵碳內電解反應器，主要由基座、與基座連接的反應器、反應器頂部的排氣口、取樣口、處理水進管、處理水進管上的處理水開關、裝在反應器內的出水管、出水管上的出水開關、鐵碳層隔板、鐵碳層隔板上的鐵碳層組成，其特征在于：反應器為立式的;在立式反應器內的鐵碳層上方連接有帶孔的石英砂隔板，在石英砂隔板上有石英砂層;在鐵碳層隔板的下方設有帶孔的活性炭層隔板，在活性炭層隔板上有活性炭層;在活性炭層隔板下方的出水管上連接有反沖洗器。

　　2.如權利要求1所述的一種廢水處理的鐵碳內電解反應器，其特征在于：所述的反沖洗器由與出水管連接的反沖進水管、反沖進水管上的反沖水開關、與反沖進水管相通連接的輸水管、連接于輸水管頂部的反沖水總管、與反沖水總管相通連接的反沖水支管、與處理水進管相通連接的反沖排水管、反沖排水管上安裝的反沖排水開關組成。

　　3.如權利要求1所述的一種廢水處理的鐵碳內電解反應器，其特征在于：所述的石英砂層及活性炭層的高度在50~100mm。

　　4.如權利要求1所述的一種廢水處理的鐵碳內電解反應器，其特征在于：石英砂隔板及活性炭層隔板上的孔以不使所放置的物料下落為準。

　　5.如權利要求1所述的一種廢水處理的鐵碳內電解反應器，其特征在于：所述的石英砂的粒度在0.5~1mm，活性炭的粒度在1~3mm。

　　說明書

　　一種廢水處理的鐵碳內電解反應器

　　技術領域

　　本實用新型涉及一種廢水處理裝置，具體屬于一種廢水處理的鐵碳內電解反應器。

　　背景技術

　　鐵炭內電解反應屬于廢水處理方法中的一種高級氧化方法，這種水處理方法是利用鐵炭構成原電池，從而達到對廢水中的有機物進行氧化的目的。其最大特點是處理效率高且反應原料易得。隨著鐵炭內電解越來越多的應用于廢水處理工藝，其相對應的反應器開發也成為研究熱門。

　　現有的鐵炭內電解反應器存在進水需要進行預處理，并且容易產生堵塞，經處理后的水不符合排放標準，還需要進一步深度處理后才能外排，導致設備多，工藝長，效率低。

　　實用新型內容

　　本實用新型的目的在于克服現有技術存在的不足，提供一種無需預處理及深度處理，經處理后的廢水符合國家排放標準，且設備簡單，工藝流程短，對含水污泥濃縮速度快的廢水處理的鐵碳內電解反應器。

　　實現上述目的的技術措施：

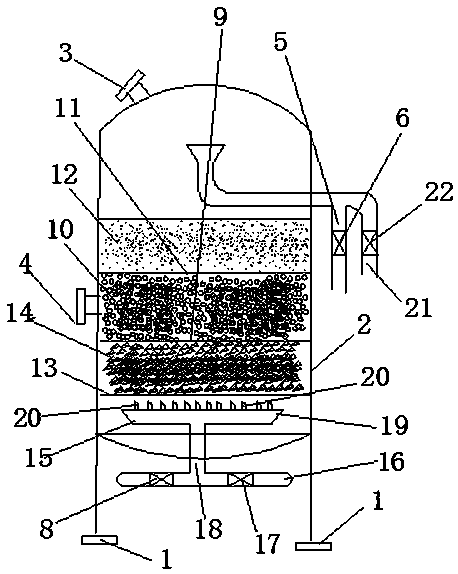

　　一種廢水處理的鐵碳內電解反應器，主要由基座、與基座連接的反應器、反應器頂部的排氣口、取樣口、處理水進管、處理水進管上的處理水開關、裝在反應器內的出水管、出水管上的出水開關、鐵碳層隔板、鐵碳層隔板上的鐵碳層組成，其在于：反應器為立式的;在立式反應器內的鐵碳層上方連接有帶孔的石英砂隔板，在石英砂隔板上有石英砂層;在鐵碳層隔板的下方設有帶孔的活性炭層隔板，在活性炭層隔板上有活性炭層;在活性炭層隔板下方的出水管上連接有反沖洗器。

　　其在于：所述的反沖洗器由與出水管連接的反沖進水管、反沖進水管上的反沖水開關、與反沖進水管相通連接的輸水管、連接于輸水管頂部的反沖水總管、與反沖水總管相通連接的反沖水支管、與處理水進管相通連接的反沖排水管、反沖排水管上安裝的反沖排水開關組成。

　　其在于：所述的石英砂層及活性炭層的高度在50~100mm。

　　其在于：石英砂隔板及活性炭層隔板上的孔以不使所放置的物料下落為準。

　　其在于：所述的石英砂的粒度在0.5~1mm，活性炭的粒度在1~3mm。

　　本實用新型在于廢水經原水進水管從上部進入反應器上部，通過重力流自石英砂層流至鐵炭層，再流至活性炭層，最后再從出水管排出。廢水經過石英砂濾層時，廢水中的懸浮物得到截留，從而為下一步鐵炭內電解反應提供良好的水質條件。從石英砂濾層流出的廢水流經鐵炭層，在鐵炭層，鐵炭形成原電池，對廢水中的有機污染物進行氧化分解，在這一單元，絕大部分的污染物被氧化成CO2和H2O。經鐵炭層處理后的廢水流經活性炭層，在活性炭層，極少數不易被氧化及氧化不完全的污染物將被活性炭吸附,因此廢水經反應器處理前不需要進行預處理，廢水經過反應器處理后不需要進行深度處理，可直接排放。此外，反應器設置了反沖洗系統，當反應器的懸浮物富集較多，影響廢水處理效率時，可通過反沖先進水管進行反沖洗。

　　本實用新型的特點：無需預處理及深度處理，經處理后的廢水符合國家排放標準，且設備簡單，工藝流程短，對含水污泥濃縮速度快。
