申請日2015.06.12

　　公開(公告)日2015.12.09

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種人造板污水處理系統，所述系統包括依次連接的集水池、旋轉篩過濾機、調節預沉池、升流式厭氧污泥床、混合調節池、水解酸化池、接觸氧化池、混凝反應池、二沉池、活性炭脫色塔和清水池，所述混合調節池還連接有格柵，所述清水池設有回用及外排的出水口，本實用新型系統采用高濃度廢水和低濃度廢水分流的設計，充分發揮處理單元的處理效果，降低處理成本，同時配備水解酸化處理，利用水解反應，將不溶性有機物水解成溶解性有機物、大分子物質分解成小分子物質，大大提高了廢水的可生化性，并減少了后續好氧處理構筑物的負荷。

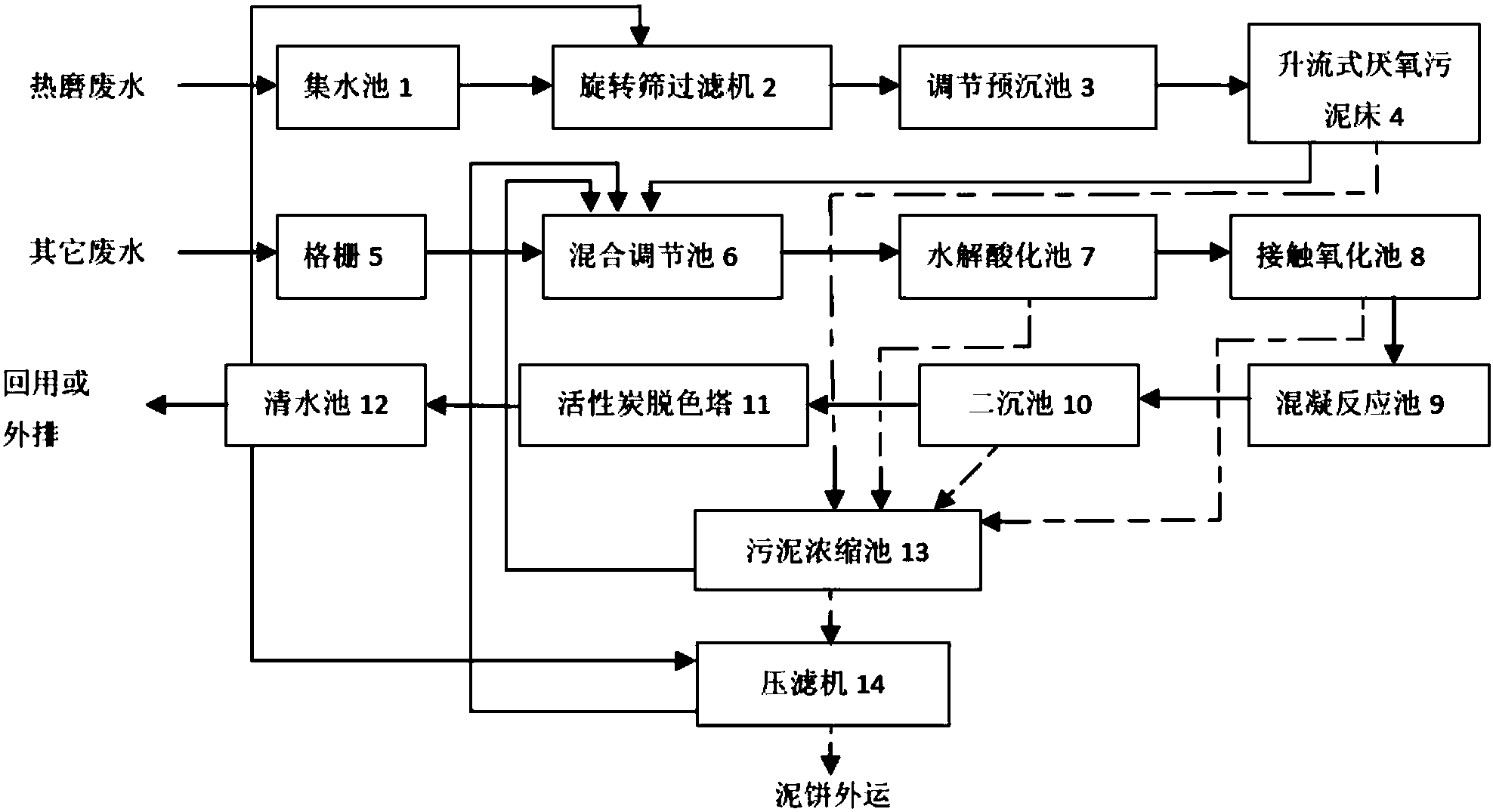

　　摘要附圖



　　權利要求書

　　1.一種人造板污水處理系統，其特征在于：所述系統包括依次連接的集水 池、旋轉篩過濾機、調節預沉池、升流式厭氧污泥床、混合調節池、水解酸化 池、接觸氧化池、混凝反應池、二沉池、活性炭脫色塔和清水池，所述混合調 節池還連接有格柵，所述清水池設有回用及外排的出水口。

　　2.根據權利要求1所述的人造板污水處理系統，其特征在于：還包括污泥 濃縮池和壓濾機，所述升流式厭氧污泥床、所述水解酸化池、所述接觸氧化池 和所述二沉池分別連接所述污泥濃縮池，所述污泥濃縮池連接所述壓濾機，所 述壓濾機將污泥壓縮成泥餅排出。

　　3.根據權利要求1所述的人造板污水處理系統，其特征在于：所述清水池 連接所述旋轉篩過濾機，所述清水池內的清水對所述旋轉篩過濾機進行沖洗。

　　4.根據權利要求2所述的人造板污水處理系統，其特征在于：所述清水池 連接所述壓濾機，所述清水池內的清水對所述壓濾機進行沖洗。

　　5.根據權利要求2所述的人造板污水處理系統，其特征在于：所述污泥濃 縮池和所述壓濾機分別連接所述混合調節池。

　　說明書

　　一種人造板污水處理系統

　　技術領域

　　本實用新型涉及工業廢水處理系統，特別是涉及一種人造板工業廢水處理 系統，屬于環境工程領域。

　　背景技術

　　中/高密度纖維板的生產工藝分為削片、篩選與水洗、熱磨與施膠、纖維干 燥、鋪裝、熱壓、砂光、裁板等工序。廢水來源包括熱磨機木塞螺旋擠壓廢水、 水洗廢水、制膠車間設備清洗廢水、鍋爐再生廢水、初期雨水和職工生活污水 等。廢水主要來源于水洗和熱磨擠出廢水，其中熱磨廢水具有較高的COD、BOD、 SS、色度等，而且可生化性較差，屬于高濃度廢水，且水量相對較小;而水洗 廢水的COD、BOD、SS、色度等指標較低，屬于低濃度廢水。纖維板廠原水水 質成份含有纖維素、半纖維素、糖類、樹脂類、單寧、果膠質及大量泥砂、樹 皮等，屬于較難處理的工業廢水之一。

　　纖維板廠的廢水有一部分水洗廢水可以通過簡單的沉淀過濾回用，但很大 一部分需要經過處理后才能進行排放。目前纖維板的廢水處理主要采用的是傳 統的活性污泥處理方法，且所有來源廢水通過廠區排污管線集中排放到集水池 混合后，然后集中進行處理，這種設備投資大、處理成本高;另由于中纖板廢 水的高SS、高COD，可生化性差等特點，以及工業廢水水質變化沖擊大，造成 處理效果普遍不是很理想，而且占地面積大。

　　發明內容

　　本實用新型要解決的技術問題是提供一種處理效果好、處理成本低、減少 后續處理負荷、提高廢水可生化性的人造板污水處理系統。

　　為達上述目的，本實用新型一種人造板污水處理系統，所述系統包括依次 連接的集水池、旋轉篩過濾機、調節預沉池、升流式厭氧污泥床、混合調節池、 水解酸化池、接觸氧化池、混凝反應池、二沉池、活性炭脫色塔和清水池，所 述混合調節池還連接有格柵，所述清水池設有回用及外排的出水口。

　　其中還包括污泥濃縮池和壓濾機，所述升流式厭氧污泥床、所述水解酸化 池、所述接觸氧化池和所述二沉池分別連接所述污泥濃縮池，所述污泥濃縮池 連接所述壓濾機，所述壓濾機將污泥壓縮成泥餅排出。

　　其中所述清水池連接所述旋轉篩過濾機，所述清水池內的清水對所述旋轉 篩過濾機進行沖洗。

　　其中所述清水池連接所述壓濾機，所述清水池內的清水對所述壓濾機進行 沖洗。

　　其中所述污泥濃縮池和所述壓濾機分別連接所述混合調節池。

　　本實用新型人造板污水處理系統與現有技術不同之處在于本實用新型取得 了如下技術效果：

　　1、考慮纖維板廠兩種廢水濃度差別較大，本系統采用高濃廢水和低濃廢水 分流的設計方法，高濃廢水由于COD、SS等濃度較高，先經UASB反應器處理 后再與較清潔的廢水合并進入調節池進行水質和水量的均衡，充分發揮處理單 元的處理效果，降低處理成本;

　　2、與活性污泥法處理系統相比，本系統具有較強的抗沖擊負荷的能力，而 且不存在污泥膨脹的問題;

　　3、由于廢水中COD、SS等濃度較高，混凝、氣浮預處理單元去除率低， 本系統采用水解酸化處理，利用水解反應，將不溶性有機物水解成溶解性有機 物、大分子物質分解成小分子物質，大大提高了廢水的可生化性，并減少了后 續好氧處理構筑物的負荷。
