申請日2015.06.12
公開(公告)日2015.12.30
IPC分類號E03F11/00
摘要
組合式污水處理終端設施，包括一個獨立成型的進水倉(1)、一個或一個以上獨立成型的過水處理倉(2)和一個獨立成型的出水倉(3)。進水倉(1)上設置有進水管(11)、清掏口(12)和通水彎管(13)，過水處理倉(2)設置有通水管連接孔(14)和通水彎管(13)，出水倉(3)設置有通水管連接孔(14)、清掏口(12)和出水管(15)。

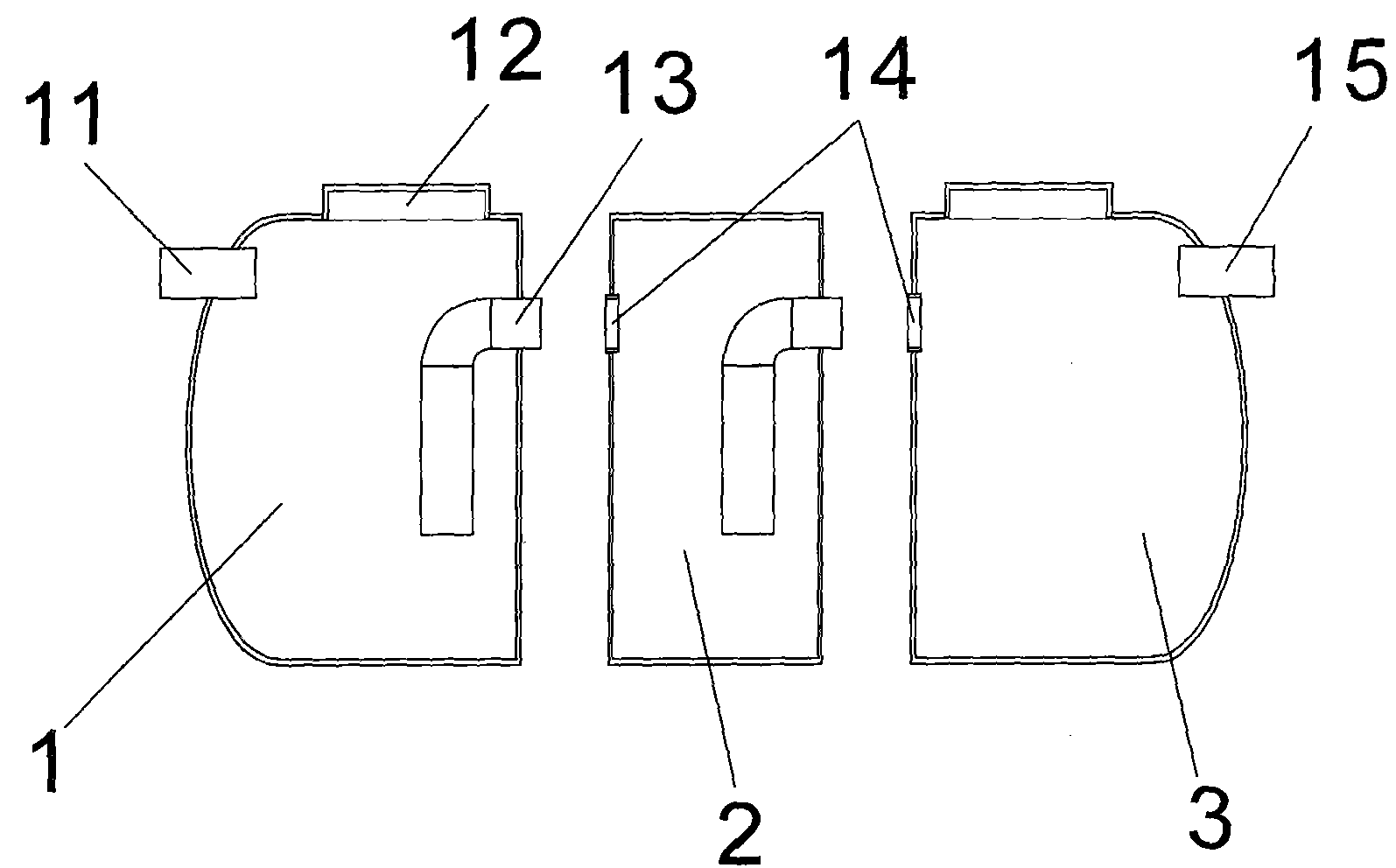

摘要附圖
權利要求書
1.組合式污水處理終端設施，包括一個獨立成型的進水倉(1)、至少一個獨立成型的過水處理倉(2)和一個獨立成型的出水倉(3)，所述進水倉(1)上設置有進水管(11)、清掏口(12)和通水彎管(13)，過水處理倉(2)設置有通水管連接孔(14)和通水彎管(13)，出水倉(3)設置有通水管連接孔(14)、清掏口(12)和出水管(15)。
2.如權利要求1所述的組合式污水處理終端設施，其特征在于，所述過水處理倉(2)內還掛設有污水處理填料(16)。
3.如權利要求1或2所述的組合式污水處理終端設施，其特征在于，所述過水處理倉(2)還設置有水泵或曝氣設備。
說明書
組合式污水處理終端設施
技術領域
本實用新型涉及一種組合式污水處理終端設施。
背景技術
廣大農村地區，由于居住點分散，生活污水若要大規模集中處理，其收集管道系 統投資會非常龐大，建設成本難以承擔。目前最適合國內農村生活污水處理的工藝方 式就是出戶配置化糞池，全村再統一配置一體化處理終端，必要時還可以再配置人工 濕地來配合。
較原始的化糞池和終端處理池大多采用磚砌形式。但磚砌化糞池和終端處理池的 抗?jié)B性較差，且施工麻煩。慢慢就發展出車間化生產的玻璃鋼材質或其它材質的成品 化糞池和終端處理池。近年來，各地政府提供專項資金，進行農村生活污水處理設施 改造，此類化糞池和終端處理池的用量非常龐大。
這種成品化糞池和終端處理池，在車間統一生產完成，大多采用一體化設計，主 體是一個筒體，筒體內由隔板分隔成兩個或兩個以上的隔倉，必要時，各隔倉內再設 置填料或設備。成品化糞池和終端處理池運送到現場后放入基坑，接上進出污水管即 可使用，非常方便。但這種一體化化糞池和終端處理池存在兩個弱點：一是筒體內的 隔板安裝操作困難，容易滲漏;二是中空筒體結構的產品，在運輸上太占空間，運輸 成本居高不下。
實用新型內容
為解決上述現有產品的缺陷，本實用新型提供了一種加工簡單、密封良好、運輸 方便的新型組合式污水處理終端設施。
這種組合式污水處理終端設施，包括一個獨立成型的進水倉、一個或一個以上獨 立成型的過水處理倉和一個獨立成型的出水倉。進水倉上設置有進水管、清掏口和通 水彎管，過水處理倉設置有通水管連接孔和通水彎管，出水倉設置有通水管連接孔、 清掏口和出水管。必要時，在過水倉部分可以設置各種污水處理填料、水泵或曝氣設 備。
本實用新型的設計思路在于，各種獨立的倉體式設計，運輸方便，到現場后可以 根據實際需要自由組合。同時，使得生產工藝更加簡單，密封性更好、產品質量更容 易控制。
本實用新型產品具有生產簡單、生產效率高、密封性好、運輸方便的優點。
