申請日2015.07.13
公開(公告)日2015.11.18
IPC分類號F04D29/00; F04D7/04; F04D29/22
摘要
本實用新型提供了一種旋剪式防纏繞污水泵，屬于水泵技術領域。它解決了現有的潛水泵對雜質的切割效果差、抗纏繞能力差的問題。本旋剪式防纏繞污水泵，包括具有泵腔的泵體、設于泵體上部的電機和下端伸入至泵腔內的泵軸，泵軸上套設有位于泵腔內的葉輪，泵體的進水口與葉輪相對設置，泵體上設有用于封堵進水口的切割刀座，切割刀座上設有與進水口連通的軸向通孔，軸向通孔內設有固連在泵軸上的呈上大下小結構的切割刀體，切割刀體的外側設有螺旋刀片。本實用新型具有對雜質的切割效果好、抗纏繞能力強等優點。
權利要求書

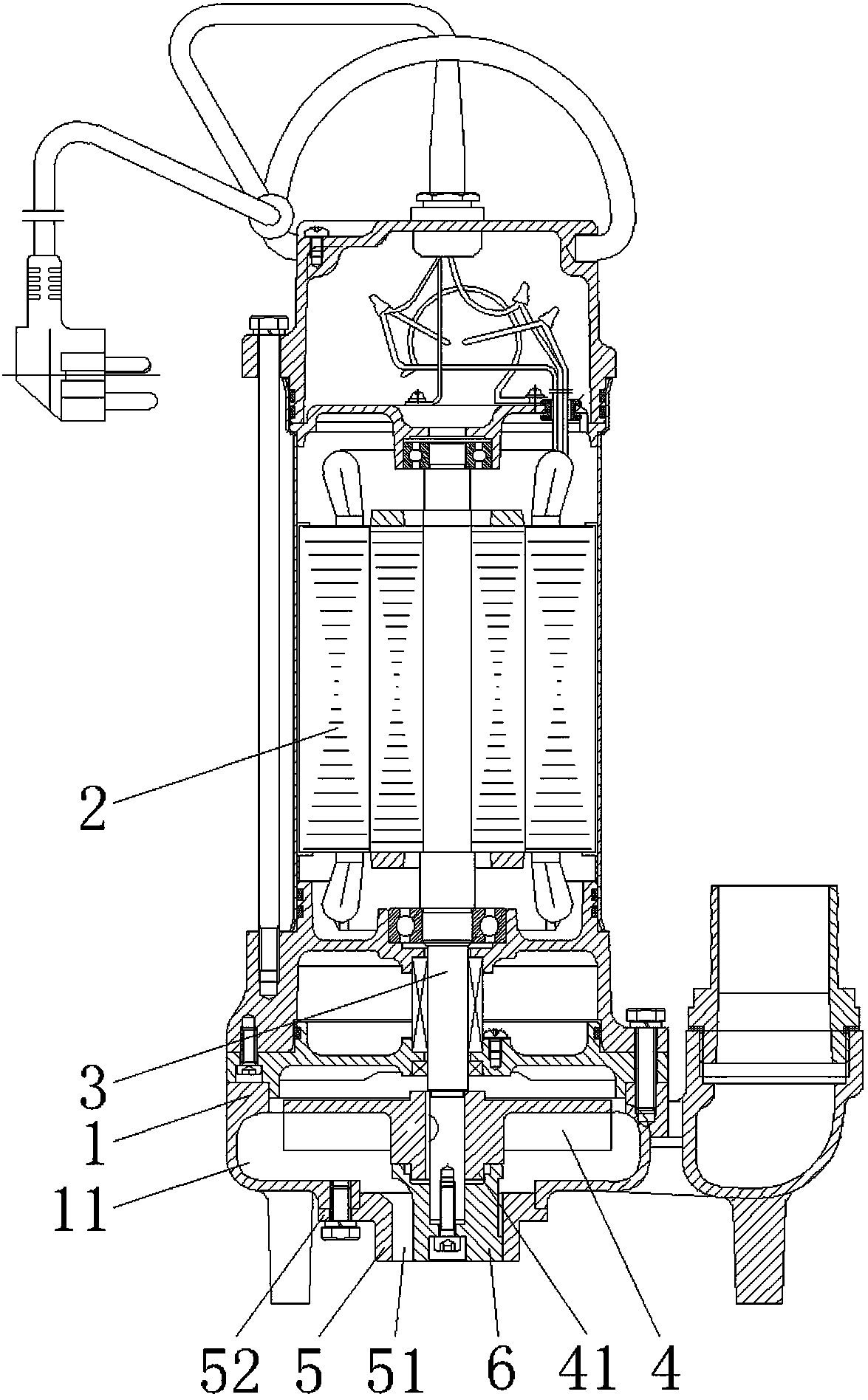

1.一種旋剪式防纏繞污水泵，包括具有泵腔(11)的泵體(1)、設于泵體(1)上部的電機(2)和下端伸入至泵腔(11)內的泵軸(3)，所述的泵軸(3)上套設有位于泵腔(11)內的葉輪(4)，泵體(1)的進水口與葉輪(4)相對設置，其特征在于，所述的泵體(1)上設有用于封堵進水口的切割刀座(5)，所述的切割刀座(5)上設有與進水口連通的軸向通孔(51)，所述的軸向通孔(51)內設有固連在泵軸(3)上的呈上大下小結構的切割刀體(6)，所述切割刀體(6)的外側設有螺旋刀片(61)。
2.根據權利要求1所述的旋剪式防纏繞污水泵，其特征在于，所述的螺旋刀片(61)為兩個且對稱設于所述切割刀體(6)的外側。
3.根據權利要求2所述的旋剪式防纏繞污水泵，其特征在于，所述軸向通孔(51)的內側壁上設有兩個分別與螺旋刀片(61)的旋向相反的反向螺旋刀片，兩個所述的反向螺旋刀片對稱設于所述軸向通孔(51)的內側壁上。
4.根據權利要求1所述的旋剪式防纏繞污水泵，其特征在于，所述的葉輪(4)采用半開旋流式結構設計。
5.根據權利要求1所述的旋剪式防纏繞污水泵，其特征在于，所述的切割刀體(6)內具有與泵軸(3)對應設置的安裝孔(62)，所述泵軸(3)的下端伸入至該安裝孔(62)內，所述的安裝孔(62)內設有限位臺階(63)，所述的限位臺階(63)上設有用于將限位臺階(63)固連在泵軸(3)端部的連接螺栓。
6.根據權利要求1所述的旋剪式防纏繞污水泵，其特征在于，所述切割刀體(6)的上部具有四個均勻設置的周向限位凸起(64)，所述葉輪(4)的下部具有伸入至周向限位凸起(64)之間的周向限位部(41)，在該周向限位部(41)與周向限位凸起(64)的作用下所述的切割刀體(6)與葉輪(4)周向固定。
7.根據權利要求1所述的旋剪式防纏繞污水泵，其特征在于，所述的切割刀座(5)上設有安裝部(52)，所述的安裝部(52)通過螺栓固定在泵體(1)的下側。
說明書
旋剪式防纏繞污水泵
技術領域
本實用新型屬于水泵技術領域，涉及一種污水泵，特別是一種旋剪式防纏繞污水泵。
背景技術
在工業生產中，潛水泵由于能夠滿足許多特殊的用途，在各行業均得到廣泛的應用，潛水泵的結構也在隨著改進得到不斷完善。潛水泵在排放污水時，污水中一般都會存在各種浮渣、塑料制品及其他如棉紗、麻繩、碎布條等纖維，或者其他類似物，這些雜質直接進入潛水泵內很容易導致污水排放不順暢影響潛水泵的正常工作，致使葉輪磨損，雜質也會纏繞葉輪，造成電機的損毀，降低了潛水泵的工作效率及縮短了使用壽命。
為了防止纖維在潛水泵工作時纏繞葉輪，技術人員對潛水泵的結構做了改進，在潛水泵的進水口處加裝切割裝置，可有效對污水中的雜質進行切割。目前市場上許多水泵制造廠對潛水泵的切割裝置都有研究，但大多都是在原來潛水泵的基礎上，加裝切割裝置來實現功能，未對切割裝置結構與泵水力結構配合問題進行進一步深入研究，存在切割效果差，不能完全粉碎進入至泵體的雜質。
發明內容
本實用新型的目的是針對現有的技術存在上述問題，提出了一種切割效果好、抗纏繞能力強的旋剪式防纏繞污水泵。
本實用新型的目的可通過下列技術方案來實現：
本旋剪式防纏繞污水泵，包括具有泵腔的泵體、設于泵體上部的電機和下端伸入至泵腔內的泵軸，所述的泵軸上套設有位于泵腔內的葉輪，泵體的進水口與葉輪相對設置，其特征在于，所述的泵體上設有用于封堵進水口的切割刀座，所述的切割刀座上設有與進水口連通的軸向通孔，所述的軸向通孔內設有固連在泵軸上的呈上大下小結構的切割刀體，所述切割刀體的外側設有螺旋刀片。水泵起動后，電機驅動泵軸轉動，泵軸帶動葉輪和切割刀體轉動，水在葉輪的作用下經過軸向通孔進入到泵腔內，水中的雜質如長纖維、袋、草、布條等在螺旋刀片與切割刀座的作用下被切碎，然后從泵體的出水口排出。由于切割刀體成上大下小的結構，一是方便雜質進入到切割刀體與切割刀座之間，二是防止未切碎的雜質進入到泵腔內，螺旋刀片在旋轉的過程中，可將水中的雜質充分切碎。
在上述的旋剪式防纏繞污水泵中，所述的螺旋刀片為兩個且對稱設于所述切割刀體的外側。
在上述的旋剪式防纏繞污水泵中，所述軸向通孔的內側壁上設有兩個分別與螺旋刀片的旋向相反的反向螺旋刀片，兩個所述的反向螺旋刀片對稱設于所述軸向通孔的內側壁上。
由于螺旋刀片與反向螺旋刀片的旋向相反，當電機告訴運轉帶動螺旋刀片轉動，螺旋刀片與反向螺旋刀片形成交叉剪切，使污水中的長纖維、袋、草、布條等雜質在進入葉輪之前就被充分剪碎，切割效果非常好。螺旋刀片與反向螺旋刀片均采用高強度高速鋼材料，通過特殊處理加工而成，具有硬度高、刃口鋒利和不易磨損的優點，有效提高剪切性能，更耐用。
在上述的旋剪式防纏繞污水泵中，所述的葉輪采用半開旋流式結構設計。泵腔內形成開闊的空間，可大大增強通過能力、抗堵塞能力和抗纏繞能力，而且還能有效的將分解和撕裂過的雜質從泵體出水口排出，無需在泵體上加設濾網。
在上述的旋剪式防纏繞污水泵中，所述的切割刀體內具有與泵軸對應設置的安裝孔，所述泵軸的下端伸入至該安裝孔內，所述的安裝孔內設有限位臺階，所述的限位臺階上設有用于將限位臺階固連在泵軸端部的連接螺栓。
在上述的旋剪式防纏繞污水泵中，所述切割刀體的上部具有四個均勻設置的周向限位凸起，所述葉輪的下部具有伸入至周向限位凸起之間的周向限位部，在該周向限位部與周向限位凸起的作用下所述的切割刀體與葉輪周向固定。
在上述的旋剪式防纏繞污水泵中，所述的切割刀座上設有安裝部，所述的安裝部通過螺栓固定在泵體的下側。
與現有技術相比，本旋剪式防纏繞污水泵具有以下優點：
切割刀體成上大下小的結構，既方便雜質進入到切割刀體與切割刀座之間，又可防止未切碎的雜質進入到泵腔內，螺旋刀片與反向螺旋刀片形成交叉剪切，剪切能力強，可將水中的雜質充分切碎，葉輪采用半開旋流式結構設計，提升泵腔空間，可大大增強通過能力、抗堵塞能力和抗纏繞能力。
