申請日2015.06.12

　　公開(公告)日2015.12.30

　　IPC分類號C02F3/32

　　摘要

　　本實用新型公開了一種含中低濃度硫氰酸鹽廢水處理小型實驗裝置，是由反應器殼體、反應器加固板、反應器橫向內擋板、反應器縱向內擋板、上進出液管、下進出液管和擋板孔構成，多個反應器加固板和反應器內擋板相互垂直交叉設置在反應器殼體中，反應器殼體、反應器加固板及反應器橫向內擋板之間均以膠粘接在一起，反應器殼體與反應器加固板之間、反應器殼體與反應器橫向內擋板之間，以及反應器加固板及反應器橫向內擋板之間形成有間隔空間，間隔空間內填充有沸石填料;反應器殼體上部左右兩側設有上進出液管，反應器殼體下部兩側設有下進出液管，反應器縱向內擋板上開設有擋板孔。該裝置廢水流動采取自流，全過程無曝氣設備，幾乎不消耗能量，消除了企業給環境和人群健康帶來的風險。

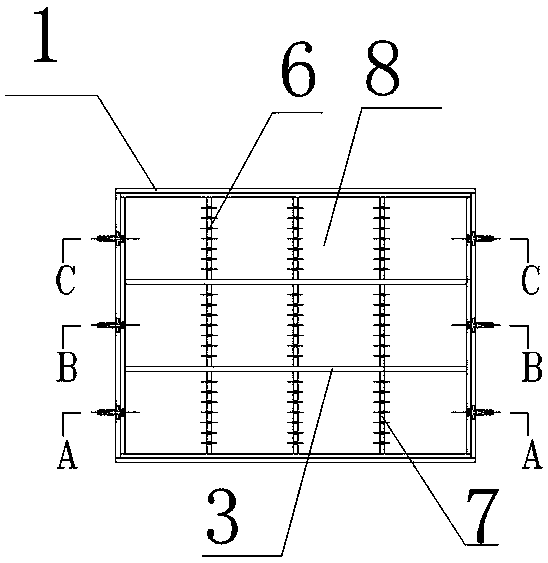

　　摘要附圖



　　權利要求書

　　1.一種含中低濃度硫氰酸鹽廢水處理小型實驗裝置，其特征在于：是由反應器殼體(1)、反應器加固板(2)、反應器橫向內擋板(3)、反應器縱向內擋板(7)、上進出液管(4)、下進出液管(5)和擋板孔(6)構成，多個反應器加固板(2)和反應器橫向內擋板(3)相互垂直交叉設置在反應器殼體(1)中，反應器殼體(1)、反應器加固板(2)及反應器橫向內擋板(3)之間均以膠粘接在一起，反應器殼體(1)與反應器加固板(2)之間、反應器殼體(1)與反應器橫向內擋板(3)之間，以及反應器加固板(2)及反應器橫向內擋板(3)之間形成有間隔空間(8)，間隔空間(8)內填充有沸石填料;反應器殼體(1)、反應器加固板(2)和反應器橫向內擋板(3)的材質為有機玻璃，反應器殼體(1)上部左右兩側設有上進出液管(4)，反應器殼體(1)下部兩側設有下進出液管(5)，反應器縱向內擋板(7)上開設有擋板孔(6)。

　　2.根據權利要求1所述的一種含中低濃度硫氰酸鹽廢水處理小型實驗裝置，其特征在于：所述的擋板孔(6)為直徑3mm的圓孔。

　　3.根據權利要求1所述的一種含中低濃度硫氰酸鹽廢水處理小型實驗裝置，其特征在于：所述沸石填料的粒徑為3mm～9mm。

　　4.根據權利要求1所述的一種含中低濃度硫氰酸鹽廢水處理小型實驗裝置，其特征在于：所述的沸石填料上面種植蘆葦。

　　說明書

　　一種含中低濃度硫氰酸鹽廢水處理小型實驗裝置

　　技術領域

　　本實用新型涉及一種工業廢水處理小型試驗裝置，特別涉及一種含中低濃度硫氰酸鹽廢水處理小型實驗裝置。

　　背景技術

　　中低濃度的硫氰酸鹽作為化學需氧量的一部分，影響出水指標，回用則可能影響工藝流程的正常。若將硫氰酸鹽去除，則可做到達標排放，或者合理回用。

　　發明內容

　　本實用新型的目的是提供一種穩定、低能耗、美觀的中低濃度硫氰酸廢水的小型試驗處理裝置。本實用新型能將廢水中的硫氰酸鹽被吸附并且轉化為二氧化碳和氮氣，廢水達標排放。

　　本實用新型能夠確定含中低濃度硫氰酸鹽廢水處理參數，為工業應用提供可靠的理論依據。

　　本實用新型是由反應器殼體、反應器加固板、反應器橫向內擋板、反應器縱向內擋板、上進出液管、下進出液管和擋板孔構成，多個反應器加固板和反應器內擋板相互垂直交叉設置在反應器殼體中，反應器殼體、反應器加固板及反反應器橫向內擋板之間均以膠粘接在一起，反應器殼體與反應器加固板之間、反應器殼體與反應器橫向內擋板之間，以及反應器加固板及反應器橫向內擋板之間形成有間隔空間，間隔空間內填充有沸石填料;反應器殼體、反應器加固板和反應器橫向內擋板的材質為有機玻璃，反應器殼體上部左右兩側設有上進出液管，反應器殼體下部兩側設有下進出液管，反應器縱向內擋板上開設有擋板孔。

　　所述擋板孔為直徑3mm的圓孔。所述沸石填料的粒徑為3mm～9mm，沸石填料上面種植蘆葦。

　　本實施例的工作過程：

　　本實用新型可在室外使用，廢水由蠕動泵定流量供給，逐級流動，通過調整流量大小得出廢水停留時間參數，定期取適量出水化驗分析，探索菌種培養參數。

　　本實用新型的有益效果：

　　本實用新型廢水流動采取自流，全過程無曝氣設備，幾乎不消耗能量，無需人員值守，設備簡單，為企業硫氰酸鹽處理提供強有力的技術支撐，消除企業給環境和人群健康帶來的風險。

　　本實用新型具有穩定、低能耗、美觀等的特點。
