摘要
本實用新型涉及廢水處理技術領域，具體地說是一種用于廢水處理系統的SBR綜合反應裝置。一種用于廢水處理系統的SBR綜合反應裝置，包括反應池，其特征在于：反應池的一端連接進水管，反應池的另一端連接排水管;所述的反應池的內部一側設有pH值傳感器，pH值傳感器采用線路連接pH/ORP儀表;位于反應池上方的一側設有PAC/PAM連接管，位于反應池上方的另一側設有堿性化合物連接管，所述的PAC/PAM連接管及堿性化合物連接管上分別設有電磁閥;所述的反應池的內部中央設有攪拌裝置。同現有技術相比，提供一種用于廢水處理系統的SBR綜合反應裝置，將廢水做進一步處理，已達到市政要求。

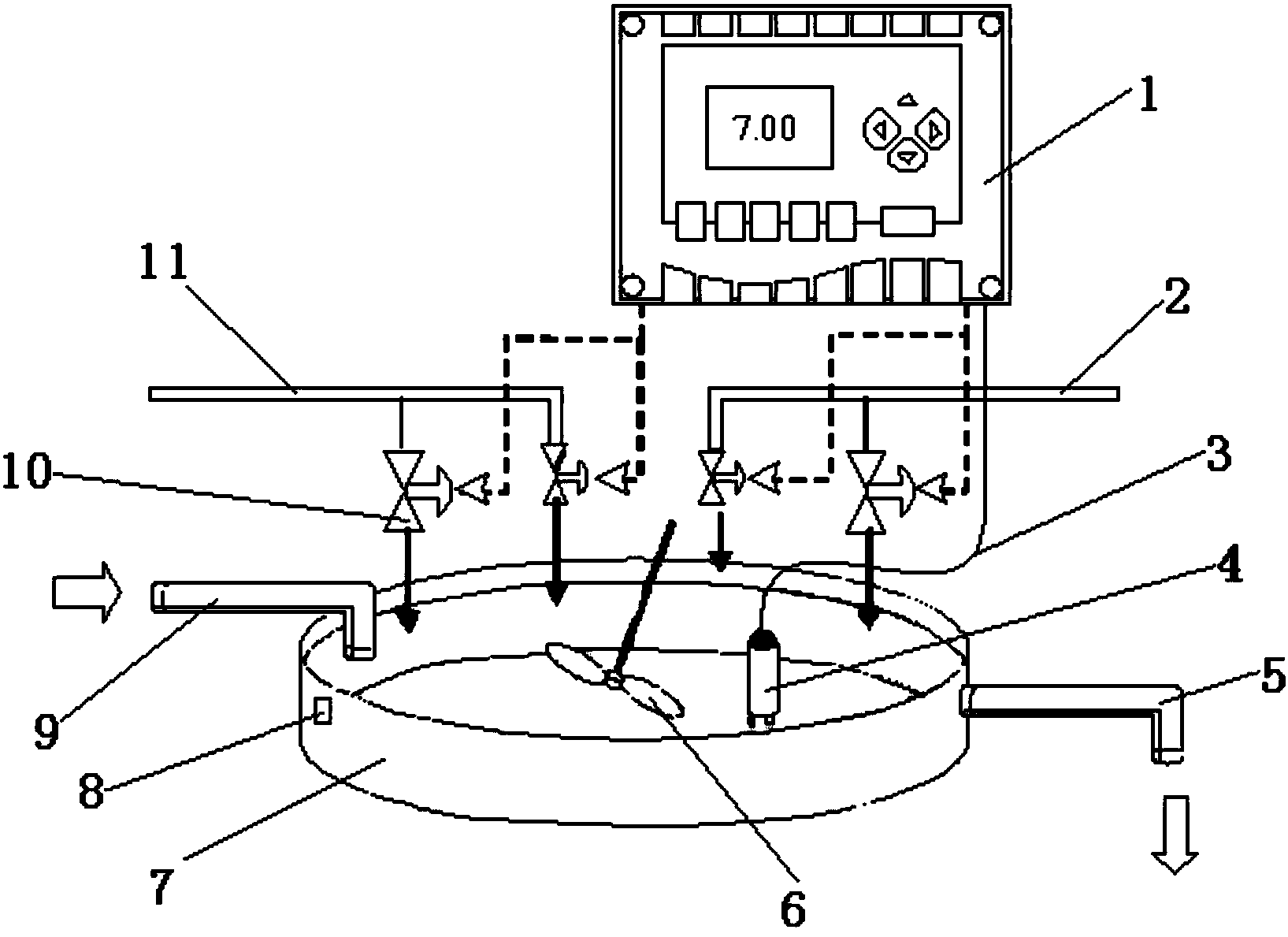

摘要附圖
權利要求書
1.一種用于廢水處理系統的SBR綜合反應裝置，包括反應池，其特征在于：反應池(7)的一端連接進水管(9)，反應池(7)的另一端連接排水管(5);所述的反應池(7)的內部一側設有pH值傳感器(4)，pH值傳感器(4)采用線路(3)連接pH/ORP儀表(1);位于反應池(7)上方的一側設有PAC/PAM連接管(11)，位于反應池(7)上方的另一側設有堿性化合物連接管(2)，所述的PAC/PAM連接管(11)及堿性化合物連接管(2)上分別設有電磁閥(10);所述的反應池(7)的內部中央設有攪拌裝置(6)。
2.根據權利要求1所述的一種用于廢水處理系統的SBR綜合反應裝置，其特征在于：所述的反應池(7)的內壁上設有水位傳感器(8)。
3.根據權利要求1所述的一種用于廢水處理系統的SBR綜合反應裝置，其特征在于：所述的pH/ORP儀表內部設有PLC控制模塊，PLC控制模塊分別采用線路連接電磁閥(10)。
4.根據權利要求1所述的一種用于廢水處理系統的SBR綜合反應裝置，其特征在于：所述的進水管(9)采用提升泵連接廢水收集池，廢水收集池采用管道連接洗氣塔。
5.根據權利要求1所述的一種用于廢水處理系統的SBR綜合反應裝置，其特征在于：所述的反應池(7)的底部連接污泥收集池，污泥收集池采用泵連接污泥脫水機。
6.根據權利要求5所述的一種用于廢水處理系統的SBR綜合反應裝置，其特征在于：所述的污泥脫水機采用回流管道連接廢水收集池。
說明書
一種用于廢水處理系統的SBR綜合反應裝置
技術領域
本實用新型涉及廢水處理技術領域，具體地說是一種用于廢水處理系統的SBR綜合反應裝置。
背景技術
對于一些具有噴涂線、蝕刻線等生產線的工廠，生產過程中產生大量的酸性腐蝕氣體及有機氣體，傳統對于這些工廠的廢水處理只是做了簡單的沉淀處理，然后將沉淀后的廢水進行排污處理，排污過程中其廢水中指標都沒有達到市政要求的范圍，嚴重破壞了城市的生態環境，不利于環保。
為確保工廠廢氣排放達到環保要求，車間配置有廢氣吸氣處置裝置，利用循環水噴淋的工藝收集廢氣中的污染物質，濃集污染物的廢水定期排放至廢水處理設施，配備相應的綜合反應裝置，進行酸堿中和，將廢水做進一步處理，已達到市政要求，顯得尤為重要。
發明內容
本實用新型為克服現有技術的不足，提供一種用于廢水處理系統的SBR綜合反應裝置，將廢水做進一步處理，已達到市政要求。
為實現上述目的，設計一種用于廢水處理系統的SBR綜合反應裝置，包括反應池，其特征在于：反應池的一端連接進水管，反應池的另一端連接排水管;所述的反應池的內部一側設有pH值傳感器，pH值傳感器采用線路連接pH/ORP儀表;位于反應池上方的一側設有PAC/PAM連接管，位于反應池上方的另一側設有堿性化合物連接管，所述的PAC/PAM連接管及堿性化合物連接管上分別設有電磁閥;所述的反應池的內部中央設有攪拌裝置。
所述的反應池的內壁上設有水位傳感器。
所述的pH/ORP儀表內部設有PLC控制模塊，PLC控制模塊分別采用線路連接電磁閥。
所述的進水管采用提升泵連接廢水收集池，廢水收集池采用管道連接洗氣塔。
所述的反應池的底部連接污泥收集池，污泥收集池采用泵連接污泥脫水機。
所述的污泥脫水機采用回流管道連接廢水收集池。
本實用新型同現有技術相比，提供一種用于廢水處理系統的SBR綜合反應裝置，將廢水做進一步處理，已達到市政要求。
配備pH傳感器，將反應池中的情況實時傳輸給pH/ORP儀表，pH/ORP儀表直接顯示其數據，這樣能夠隨時控制管路進行加藥反應處理，使反應池中的數據達到市政要求，這樣才能排出。
應用PLC控制技術能夠實現設備運行的全自動控制，并可根據廢水處理工藝要求編制控制程序準確地設置廢水開始處理到最終排放各個處理步驟的時間，使整個廢水處理過程有序進行，以達到最佳的控制效果。
