申請日2015.07.08

　　公開(公告)日2017.01.18

　　IPC分類號C02F9/04

　　摘要

　　本發明公開了一種多級氣泛式污水處理設備，該成套設備包括澄清池、氣浮池、藥劑攪拌罐、加藥裝置、保溫裝置構成，其中所述的澄清池由一級布水、二級布水、交錯斜板，溢流，水槽依順序連接而成，所述的藥劑攪拌罐主要由罐體、攪拌裝置、液位計、音叉物位發訊器、藥劑輸入泵、藥劑輸出泵、閥門組成，所述的氣浮池裝置主要由池體、攪拌系統、撇渣系統組成，本套設備具有占地面積小、工藝簡單、操作維修方便、連續生產處理量大等顯著優勢。

　　權利要求書

　　1.一種多級氣泛式污水處理設備，其特征在于，該成套設備包括澄清池、氣浮池、藥劑攪拌罐、加藥裝置、保溫裝置構成，其中所述的澄清池由一級布水、二級布水、交錯斜板，溢流，水槽依順序連接而成，所述的藥劑攪拌罐主要由罐體、攪拌裝置、液位計、音叉物位發訊器、藥劑輸入泵、藥劑輸出泵、閥門組成，所述的氣浮池裝置主要由池體、攪拌系統、撇渣系統組成，池體由進水池、氣浮池、穩定池、排水池及兩側的排渣池等組成;攪拌系統由電機、皮帶輪、支撐裝置、葉輪、柵格及護罩組成;撇渣系統由電機、減速機、漿葉組成。

　　2.根據權利要求1所述的一種多級氣泛式污水處理設備，其特征在于所述的一級布水采用多孔板布水，其作用主要是均勻分布水流，降低水流速度。

　　3.根據權利要求1所述的一種多級氣泛式污水處理設備，其特征在于所述的二級布水裝置由聚丙烯板組裝而成，板和板之間形成管徑約20mm、方向水平的六角或三角狀管。

　　說明書

　　一種多級氣泛式污水處理設備

　　技術領域

　　本發明屬于石油、化工環保設備技術領域，特別涉及一種多級氣泛式污水處理設備。

　　背景技術

　　CN102485655B《一種恒流式除油器》，該除油器包括箱體、豎直設置在箱體中的分隔板，水平設置在箱體中的上過濾板、下過濾板(上、下過濾板間留有間隙)，向清水池方向傾斜的的斜板等組成。箱體上部設有出油口，溢流板的上邊緣和出油口等高。這種除油器解決了漂浮油不能去除和收集的問題，但是不能解決乳化油的分離問題。

　　CN203781933U《一種聚集型斜板隔油器》，該除油器包括一個箱體，通過水平設置的封板分為進水區和過濾區，過濾區與進水池連通，過濾區設有集油裝置，集油裝置由外筒和套設在外筒內的內筒組成，內筒與外筒之間的腔體由疏水親油聚集填料填充，內筒和外筒布滿通孔。該除油器可提高去除廢水中油脂的工作效率，也可對廢水中的大顆粒物質進行過濾。但是該裝置的除油率較低，不能對廢水進行深度除油以滿足排放要求，排出的廢水往往需要二次處理。

　　CN203006989U《含油污水除油器》，該除油器包含一個箱體，箱體內沿水流方向設有溶氣排放系統和斜板/斜管組件，組件上部設有刮油機，組件底部設有泥斗。該裝置及氣浮與隔油功能于一體，利用氣浮理論和斜板聚結理論呢，提高了油粒的聚集能力，提高了含油污水的處理效率。但該裝置限于構件的體積不能太大，不適用于連續生產和大處理量的場合。

　　發明內容

　　本發明的目的，提供一種應用于石油開采、石油精煉、電廠、化工、鑄造、金屬表面處理等行業的污水處理，用于去除污水中的懸浮油及乳化油，并可去除污水中的懸浮固體顆粒等，出水含油量指標可達10ppm以下的裝置。

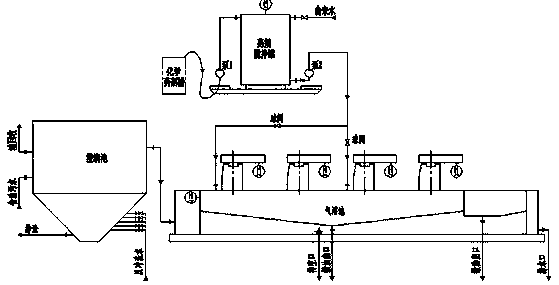

　　本發明解決所述問題的技術方案是：一種多級氣泛式污水處理設備，該成套設備包括澄清池、氣浮池、藥劑攪拌罐、加藥裝置、保溫裝置構成，其中所述的澄清池由一級布水、二級布水、交錯斜板，溢流，水槽依順序連接而成，所述的藥劑攪拌罐主要由罐體、攪拌裝置、液位計、音叉物位發訊器、藥劑輸入泵、藥劑輸出泵、閥門組成，所述的氣浮池裝置主要由池體、攪拌系統、撇渣系統組成，池體由進水池、氣浮池、穩定池、排水池及兩側的排渣池等組成;攪拌系統由電機、皮帶輪、支撐裝置、葉輪、柵格及護罩組成;撇渣系統由電機、減速機、漿葉組成。

　　所述的一級布水采用多孔板布水，其作用主要是均勻分布水流，降低水流速度。

　　所述的二級布水裝置由聚丙烯板組裝而成，板和板之間形成管徑約20mm、方向水平的六角或三角狀管。

　　工作過程和原理

　　1)澄清池

　　含油污水由進口進入澄清池，先后通過一級布水、聚結器(二級布水)、交錯斜板，溢流進入水槽，最后經排水口流入下級處理裝置;分離出的油溢流流入油槽，經排油口回收;沉淀泥渣在集泥槽集結，經泥渣出口排出池外。

　　一級布水采用多孔板布水，其作用主要是均勻分布水流，降低水流速度。

　　二級布水裝置由聚丙烯板組裝而成，板和板之間形成管徑約20mm、方向水平的六角或三角狀管，含有油及固體顆粒的水流經過此裝置后變?yōu)閷恿�，而層流是有效分離水、油及固體顆粒的必要條件，同時由于聚丙烯材料固有的親油疏水特性，增加了污水中的細小油滴聚結成大油滴的機會，這樣對分離污水中的部分乳化油起到了一定的作用。

　　經二級布水含有油、固體顆粒的污水水平流入交錯斜板區，交錯斜板采用聚丙烯材料制成，板和板間形成與水平方向成60°夾角的斜管，根據淺池沉淀理論及自然上浮法原理，油滴沿斜板上浮至澄清池的頂部，固體顆粒沿斜板沉到池體底部，水沿水平方向流動，同樣，利用聚丙烯材料親油疏水特性聚結污水中的細小油滴為大油滴，進一步去除污水中的乳化油。這種斜交錯結構不是為了提高油滴、固體顆粒的上升或沉降速度而設計的，它僅僅是為了縮短油、固體顆粒從水中分離出來所必需的上升、沉降距離。

　　經初步分離后的水越過溢水堰板流入水槽，通過排水口流入下道工序(氣浮池)。

　　分離出的油聚集在池體上部到一定高度的時候通過溢油堰板流入油槽，經排油口回收。油的聚集高度可通過調節溢水堰板進行調節。

　　泥渣沉淀聚集在池體的底部，可根據污水中含泥量的多少通過排泥口及時排泥。

　　澄清池還設有反沖洗裝置，用于清除池體底部淤泥，沖洗水壓力以3.5㎏/cm2為宜。

　　如果使用現場環境溫度過低，會造成油的凝固或流動性降低，從而影響處理效果，一般在澄清池池體外還加設有保溫裝置。

　　本發明的有益效果：本套設備具有占地面積小、工藝簡單、操作維修方便、連續生產處理量大等顯著優勢。
