申請日2015.06.12
公開(公告)日2015.12.30
IPC分類號C02F1/72
摘要
本實用新型公開了一種芬頓氧化降解廢水COD的反應裝置，包括中空的反應器本體，反應器本體的外部設有夾套，夾套上設有加熱蒸汽進口和加熱蒸汽出口;反應器本體的頂部設有廢水進水管，底部設有出料口，反應器本體的內部設有攪拌器，廢水進水管上設置有固體進口，固體進口與廢水進水管之間設置有調節閥;所述的攪拌器包括伸入反應器本體內部的攪拌軸，所述的攪拌軸的中部安裝有葉片狀攪拌槳，所述的攪拌軸的底部安裝有舌狀攪拌槳，所述的舌狀攪拌槳的底部具有與反應器本體的底部相適配的形狀。本實用新型兩種攪拌槳形狀的設計有利于充分?jǐn)嚢�，使反�?yīng)充分，而且底部不易積累沉淀物;同時，可以根據要求控制調節閥的開度，保證雙氧水按要求連續投入。

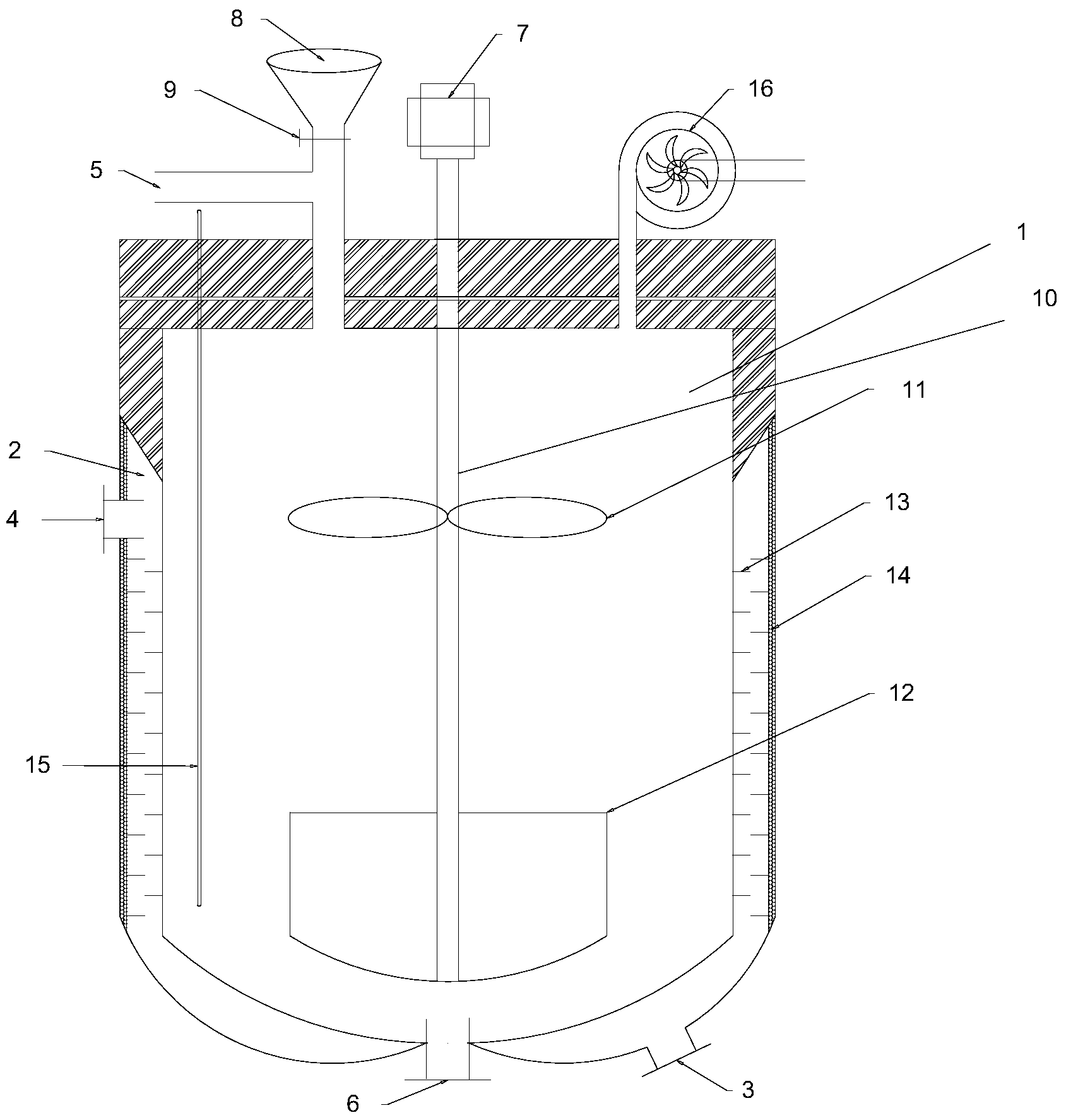

摘要附圖
權利要求書
1.芬頓氧化降解廢水COD的反應裝置，包括中空的反應器本體， 反應器本體的外部設有夾套，夾套上設有加熱蒸汽進口和加熱蒸汽出 口;反應器本體的頂部設有廢水進水管，底部設有出料口，反應器本 體的內部設有攪拌器，其特征在于：所述的廢水進水管上設置有固體 進口，所述的固體進口與廢水進水管之間設置有調節閥;所述的攪拌 器包括伸入反應器本體內部的攪拌軸，所述的攪拌軸的中部安裝有葉 片狀攪拌槳，所述的攪拌軸的底部安裝有舌狀攪拌槳，所述的舌狀攪 拌槳的底部具有與反應器本體的底部相適配的形狀。
2.如權利要求1所述的芬頓氧化降解廢水COD的反應裝置，其 特征在于：所述的夾套內交錯設置有若干用于提高熱交換效率的擋 板。
3.如權利要求2所述的芬頓氧化降解廢水COD的反應裝置，其 特征在于：所述的反應器本體的頂部設置有用于及時將反應器本體內 反應后產生的氣體引到指定工序的、并且與反應器本體內部連通的引 風機。
4.如權利要求3所述的芬頓氧化降解廢水COD的反應裝置，其 特征在于：所述的反應器本體的內部設置有用于實時監測反應溫度的 溫度監測器。
5.如權利要求4所述的芬頓氧化降解廢水COD的反應裝置，其 特征在于：所述的夾套內靠近夾套外側的壁面設置有保溫層，所述的 夾套內側的壁面與保溫層之間交錯設置有擋板。
說明書
芬頓氧化降解廢水COD的反應裝置
技術領域
本實用新型涉及一種芬頓氧化降解廢水COD的反應裝置。
背景技術
目前市面上的反應器樣式多樣，結構不一，但是滿足我們需求的 反應裝置幾乎沒有。圖1所示為一設有攪拌器2’的間歇反應器示意 圖，反應器外部設有夾套3’，反應器頂部設有兩個進料口1’，底 部設有出料口4’，加熱蒸汽從反應器底部右側口進入，從左側上部 口出，這種反應器結構簡單，操作方便，但反應后反應器中的氣體不 能及時排出到指定工序，而且不能滿足原料(雙氧水)均勻投入反應 器的要求，同時由于進入的污水中會有沉淀物，而反應器中攪拌器的 攪拌漿不能達到充分?jǐn)嚢璧囊蟆?/P>
發明內容
為了克服現有反應器存在的上述缺陷，本實用新型提供一種芬頓 氧化降解廢水COD的反應裝置。
本實用新型采用的技術方案是：
芬頓氧化降解廢水COD的反應裝置，包括中空的反應器本體， 反應器本體的外部設有夾套，夾套上設有加熱蒸汽進口和加熱蒸汽出 口;反應器本體的頂部設有廢水進水管，底部設有出料口，反應器本 體的內部設有攪拌器，其特征在于：所述的廢水進水管上設置有固體 進口，所述的固體進口與廢水進水管之間設置有調節閥;所述的攪拌 器包括伸入反應器本體內部的攪拌軸，所述的攪拌軸的中部安裝有葉 片狀攪拌槳，所述的攪拌軸的底部安裝有舌狀攪拌槳，所述的舌狀攪 拌槳的底部具有與反應器本體的底部相適配的形狀。
所述的夾套內交錯設置有若干用于提高熱交換效率的擋板。
所述的反應器本體的頂部設置有用于及時將反應器本體內反應 后產生的氣體引到指定工序的、并且與反應器本體內部連通的引風 機。
所述的反應器本體的內部設置有用于實時監測反應溫度的溫度 監測器。
所述的夾套內靠近夾套外側的壁面設置有保溫層，所述的夾套內 側的壁面與保溫層之間交錯設置有擋板。
本實用新型所述的反應裝置的工作原理如下：
Ⅰ：去除較大顆粒雜質的污水經泵從廢水進水管輸入反應器本體 內部。
�、颍何鬯M(jìn)入反應器本體后，將調節閥全開，從固體進口一次性 投入硫酸亞鐵銨，然后根據所需投入的雙氧水的量將調節閥設置到合 適的開度，連續投入雙氧水。
�、螅悍磻�(yīng)過程中攪拌器要不斷的攪拌，反應產生的氣體通過引風 機抽出并送入堿洗塔進行處理。
�、簦和ㄟ^(guò)溫度監測器來監測反應的實時溫度，當反應溫度降到適 宜溫度范圍的最低限時，打開加熱蒸汽進口，通入高溫蒸汽進行加熱。 為了提高熱交換效率，在夾套中設有擋板和保溫層。經熱交換后的蒸 汽從加熱蒸汽出口出來。
�、酰悍磻�(yīng)結束后，經過處理的污水從出料口排出，進入沉淀池。
本實用新型中，攪拌器設有兩塊不同形狀的攪拌槳，由于反應器 底部容易積累沉淀物，因此攪拌器底部葉漿設計成舌狀，同時攪拌器 軸桿中部也設有一葉片狀漿，這樣有利于充分?jǐn)嚢�，使反�?yīng)充分，而 且底部不易積累沉淀物。
本實用新型的有益效果體現在：
1、攪拌器設有兩塊不同的葉漿，由于反應器底部容易積累沉淀物， 因此攪拌器底部葉漿設計成舌狀，同時攪拌器軸桿中部也設有一葉片 狀漿，這樣有利于充分?jǐn)嚢�，使反�?yīng)充分，而且底部不易積累沉淀物。
2、為能使雙氧水能夠根據要求連續投入反應器，可以根據要求， 控制調節閥開度，保證雙氧水按要求連續投入。
3、增設一引風機，可以及時將反應器中反應后的氣體引到指定工 序進行處理，避免了廢氣的無序擴散。
4、夾套中設有擋板，夾套外壁有層保溫層，這樣可以大大提高 加熱蒸汽的熱傳遞效率。
