申請日2015.07.08
公開(公告)日2017.01.18
IPC分類號C02F9/12
摘要
本發明提供了一種釹鐵硼永磁材料廢水的零排放系統及方法，所述零排放系統包括依次相連的格刪機、磁粉吸附器、砂濾器、碳濾器、PH調節反應槽、重金屬捕捉器、微濾器、超濾器、反滲透器、噴霧蒸發器、回收水槽和固體回收槽，本發明可以確保實現釹鐵硼永磁材料廢水的零排放的效果。
權利要求書

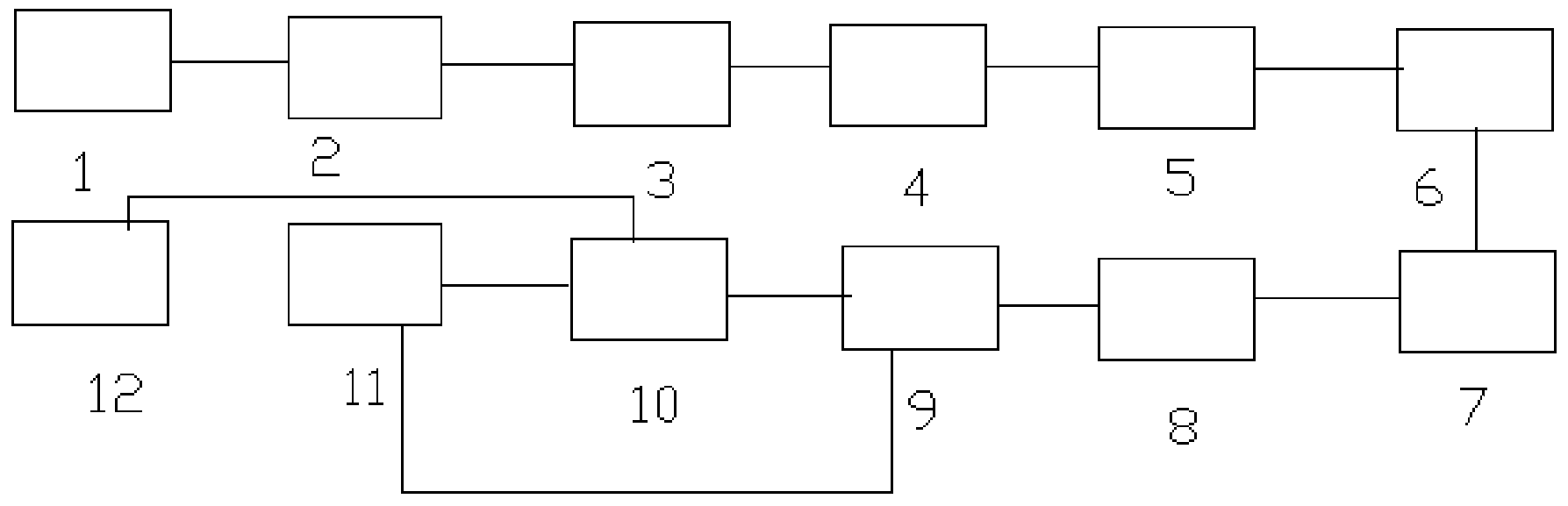

1.一種釹鐵硼永磁材料廢水的零排放系統，其特征在于，所述系統包括依次相連的格刪機(1)、磁粉吸附器(2)、砂濾器(3)、碳濾器(4)、PH調節反應槽(5)、重金屬捕捉器(6)、微濾器(7)、超濾器(8)、反滲透器(9)、噴霧蒸發器(10)、回收水槽(11)和固體回收槽(12)，其中，
格刪機(1)設置有多個格刪，用于粉碎隔離出釹鐵硼永磁體廢水中的各類紙或者污物，以形成第一廢液;
磁粉吸附器(2)設置有電磁場，用于將所述第一廢液中的磁粉吸附回收，以形成第二廢液;
砂濾器(3)設置有石英砂，用于從所述第二廢液中去除固體顆粒，以形成第三廢液;
碳濾器(4)設置有活性炭，用于從所述第三廢液中去除油脂，以形成第四廢液;
PH調節反應槽(5)，用于調節所述第四廢液的pH值以便于下一級的重金屬吸附并形成第五廢液;
重金屬捕捉器(6)，用于吸附除去所述第五廢液中含有的各種重金屬沉淀，以形成第六廢液;
微濾器(7)設置有多個微孔，用于去除所述第六廢液中的懸浮物，以形成第七廢液;
超濾器(8)設置有中空纖維超濾膜，用于去除所述第七廢液中的鐵銹膠體和少量無機鹽，以形成第八廢液;
反滲透器(9)的出口分別與噴霧蒸發器(10)和回收水槽(11)相連接，反滲透器(9)用于截留第八廢液中的各種無機離子，截留后得到的純水輸送至回收水槽(11)中，反滲透后的高鹽水輸送至噴霧蒸發器(10)中;
噴霧蒸發器(10)的出口分別與回收水槽(11)和固體回收槽(12)相連接，噴霧蒸發器(10)用于將反滲透后的高鹽水分離成蒸餾水和固體鹽，并將所述蒸餾水輸送至回收水槽(11)，將所述固體鹽輸送至固體回收槽(12);
回收水槽(11)用于收集容納反滲透器(9)輸送的純水和噴霧蒸發器(10)輸送的蒸餾水;
固體回收槽(12)用于收集容納噴霧蒸發器(10)輸送的固體鹽。
2.如權利要求1所述的零排放系統，其特征在于，格刪機(1)中的格刪間隙為15～25毫米，磁粉吸附器(2)中的電磁場的磁感應強度為1.0～2.0特斯拉，砂濾器(3)中的石英砂的粒徑為0.5～1.2毫米，pH調節反應槽(5)中形成的第五廢液的pH為8～9。
3.如權利要求1所述的零排放系統，其特征在于，重金屬捕捉器(6)包括自上而上并依次相連的污水入口管路(13)、臭氧擴散盤(14)、爆氣裝置(15)、隔離板組(16)、活性碳吸附裝置(17)、二氧化碳擴散盤(18)、石英砂(19)、樹脂吸附柱(20)和出水口管路(21)，其中，
污水入口管路(13)的入口與pH調節反應槽(5)的出口相連通，用于接收所述第五廢水;
臭氧擴散盤(14)和爆氣裝置(15)分別用于對所述第五廢水進行氧化處理和爆氣處理;
隔離板組(16)設置有多個呈S型排布的隔離板，用于延長經氧化處理和爆氣處理的廢水的流動時間;
活性碳吸附裝置(17)用于吸附廢液中的有機物;
二氧化碳擴散盤(18)用于將廢液中的金屬離子轉化為碳酸鹽沉淀;
石英砂過濾裝置(19)用于防止少量碳酸鹽沉淀物流入。
樹脂吸附柱(20)用于吸附廢液中的金屬離子，并形成第六廢液;
出水口管路(21)的出口與微濾器(7)相連通，用于將所述第六廢液輸送至微濾器(7)中。
4.如權利要求1所述的零排放系統，其特征在于，噴霧蒸發器(10)設置有一與反滲透器(9)相連通的水泵(22)，水泵的出口(22)與廢液加熱槽(23)的入口相連接，廢液加熱槽(23)用于加熱水泵(22)輸送的所述高鹽水;
噴霧蒸發器(10)還設置有一氣體加熱槽(24)，氣體加熱槽(24)設置有一氣體入口(26)，氣體加熱槽(24)用于加熱通過氣體入口(26)進入的空氣;
廢液加熱槽(23)的出口和氣體加熱槽(24)的出口均與霧化噴頭(27)的入口相連接，霧化噴頭(27)的出口與干燥塔(28)的入口相連接，干燥塔(28)的出口分別與用于收集固體的固體收集箱(29)和用于收集水和氣體的冷凝塔(30)相連接;冷凝塔(30)的出口與冷凝水箱(32)相連接。
5.如權利要求4所述的零排放系統，其特征在于，廢液加熱槽(23)和氣體加熱槽(24)分別與高壓蒸氣管(25)并聯連接或并聯連接。
6.如權利要求4所述的零排放系統，其特征在于，廢液加熱槽(23)將所述高鹽水加熱至62～80℃，氣體加熱槽(24)將氣體加熱至75～110℃。
7.如權利要求4所述的零排放系統，其特征在于，干燥塔(28)通過冷凝塔(30)連接有真空機組(31)，真空機組(31)用于使干燥塔(28)中的負壓維持在35KPa以下。
8.一種應用如權利要求1～7任一所述的零排放系統的零排放方法，其特征在于，所述方法包括如下步驟：
步驟a)：釹鐵硼永磁體廢水經過格刪機(1)，在格刪作用下，粉碎隔離釹鐵硼永磁體廢水中的各類紙或者污物，形成第一廢液;
步驟b)：第一廢液進入磁粉吸附器(2)中，在磁感應強度為1.0～2.0特斯拉的電磁場的作用下，，吸附回收第一廢液中的磁粉，形成第二廢液;
步驟c)：第二廢液經過砂濾器(3)，在中性石英砂的作用下，去除第二廢液中的固體顆粒，形成第三廢液;
步驟d)：第三廢液經過碳濾器(4)，在活性炭的作用下，用于去除第三廢液中的油脂并降低COD和氨氮，形成第四廢液;
步驟e)：第四廢液進入PH調節反應槽(5)，調整第四廢液的PH值至堿性，形成第五廢液;
步驟f)：第五廢液進入重金屬捕捉器(6)，吸附除去第五廢液中含有的各種重金屬沉淀，形成第六廢液;
步驟g)：第六廢液進入微濾器(7)中，去除第六廢液中的懸浮物，形成第七廢液;
步驟h)：第七廢液進入超濾器(8)中，去除第七廢液中的鐵銹膠體和少量無機鹽，形成第八廢液;
步驟i)：第八廢液進入反滲透器(9)中，截留后得到的純水輸送至回收水槽(11)中，反滲透后的高鹽水輸送至噴霧蒸發器(10)中;以及
步驟j)：反滲透后的高鹽水分經噴霧蒸發器(10)處理后分離成蒸餾水和固體鹽，蒸餾水輸送至回收水槽(11)中，固體鹽輸送至固體回收槽(12)中。
9.如權利要求8所述的零排放方法，其特征在于，在步驟a)中，格刪間隙為15～25毫米，在步驟b)中，電磁場的磁感應強度為1.0～2.0特斯拉，在步驟c)中，石英砂的粒徑為0.5～1.2毫米，在步驟e)中，第五廢液的PH為8～9。
10.如權利要求8所述的零排放方法，其特征在于，在步驟f)中，還包括以下步驟：
步驟f-1)：第五廢水通過污水入口管路(13)進入臭氧擴散盤中(14)進行氧化;
步驟f-2)：將步驟f-1)產生的廢水經過爆氣裝置(15)并充分?jǐn)嚢?
步驟f-3)：將步驟f-2)產生的廢水再經過隔離板組(16)，使廢水沿S型流動時間加長充分反應;
步驟f-4)：將步驟f-3)產生的廢水通過活性碳吸附裝置(17)吸附有機物;
步驟f-5)：將步驟f-4)產生的廢水再經過二氧化碳擴散盤(18)，將多余金屬離子轉化為碳酸鹽沉淀;以及
步驟f-6)：將步驟f-5)產生的廢水通過石英砂(19)，最后通過樹脂柱(20)吸附金屬離子，最后水通過出水口管路(21)流出至微濾器(7)中。
11.如權利要求8所述的零排放方法，其特征在于，在步驟j)中，還包括以下步驟：
步驟j-1)：高鹽水經過水泵(22)進入廢液加熱槽(23)加熱，進入霧化噴頭(27);
步驟j-2)：空氣通過氣體入口(26)進入氣體加熱槽(24)，在高壓蒸氣管加熱下(25)的加熱作用下，進入霧化噴頭(27);以及
步驟j-3)：霧化噴頭(27)中的水和空氣在干燥塔(28)中進行干燥，形成的固體收集至固體收集箱(29)，水和氣體經過冷凝塔(30)冷凝收集至冷凝水箱(32)。
12.如權利要求11所述的零排放方法，其特征在于，在步驟j-1)中，廢液加熱槽(23)將所述高鹽水加熱至62～80℃;在步驟j-2)中，氣體加熱槽(24)將氣體加熱至75～110℃。
13.如權利要求11所述的零排放方法，其特征在于，還包括以下步驟：
步驟j-4)：干燥塔(28)中的水和空氣在真空機組(31)的作用下，負壓維持在35KPa以下。
說明書
釹鐵硼永磁材料廢水的零排放系統及方法
技術領域
本發明涉及一種排放系統，具體地說，涉及一種釹鐵硼永磁材料廢水的零排放系統及方法。
背景技術
近年來釹鐵硼(NdFeB)永磁材料的應用和發展十分迅速，對釹鐵硼永磁材料的有效防護是關系到釹鐵硼永磁材料推廣應用的關鍵技術之一。釹鐵硼永磁材料主要是由稀土金屬釹、鐵和硼等元素通過粉末冶金工藝制備而成。作為目前磁性最強的材料，釹鐵硼永磁材料已經廣泛應用于電鍍器件、機械、醫療、汽車等諸領域，應用前景十分廣闊。
釹鐵硼永磁體在生產過程中不可避免的會產生一定的污水，尤其是其進行表面處理過程中產生的污水，而且特別是其加工廢水中含有切削液，使得其中的氨氮和COD比較高，而這些廢水會嚴重影響環境以及人們的生產生活質量。為了解決上述問題，本發明意欲提供一種新型的釹鐵硼永磁體材料廢水的零排放和零排放方法。
發明內容
為了解決上述現有技術的不足之處，本發明的目的在于提供一種，以克服現有技術中的缺陷。
為了實現上述目的，本發明提供了一種釹鐵硼永磁材料廢水的零排放系統，所述零排放系統包括依次相連的格刪機、磁粉吸附器、砂濾器、碳濾器、PH調節反應槽、重金屬捕捉器、微濾器、超濾器、反滲透器、噴霧蒸發器、回收水槽和固體回收槽，其中，所述格刪機設置有多個格刪，用于粉碎隔離出釹鐵硼永磁體廢水中的各類紙或者污物，以形成第一廢液;所述磁粉吸附器設置有電磁場，用于將所述第一廢液中的磁粉吸附回收，以形成第二廢液;所述砂濾器設置有石英砂，用于從所述第二廢液中去除固體顆粒，以形成第三廢液;所述碳濾器設置有活性炭，用于從所述第三廢液中去除油脂，以形成第四廢液;所述PH調節反應槽用于調節所述第四廢液的PH值以便于下一級的重金屬吸附并形成第五廢液;所述重金屬捕捉器用于吸附除去所述第五廢液中含有的各種重金屬沉淀，以形成第六廢液;所述微濾器設置有多個微孔，用于去除所述第六廢液中的懸浮物，以形成第七廢液;所述超濾器中設置有中空纖維超濾膜，用于去除所述第七廢液中的鐵銹膠體和少量無機鹽，以形成第八廢液;所述反滲透器的出口分別與所述噴霧蒸發器和所述回收水槽相連接，所述反滲透器用于截留所述第八廢液中的各種無機離子，截留后得到的純水輸送至回收水槽中，反滲透后的高鹽水輸送至噴霧蒸發器中;所述噴霧蒸發器的出口分別與所述回收水槽和所述固體回收槽相連接，所述噴霧蒸發器用于將反滲透后的高鹽水分離成蒸餾水和固體鹽，并將所述蒸餾水輸送至所述回收水槽，將所述固體鹽輸送至所述固體回收槽;所述回收水槽用于收集容納所述反滲透器輸送的純水和所述噴霧蒸發器輸送的蒸餾水;所述固體回收槽用于收集容納所述噴霧蒸發器輸送的固體鹽。
作為對本發明的所述零排放系統的進一步說明，優選地，所述格刪機中的格刪間隙為15～25毫米。
作為對本發明的所述零排放系統的進一步說明，優選地，所述磁粉吸附器中的電磁場的磁感應強度為1.0～2.0特斯拉。
作為對本發明的所述零排放系統的進一步說明，優選地，所述砂濾器中的石英砂的粒徑為0.5～1.2毫米。
作為對本發明的所述零排放系統的進一步說明，優選地，所述PH調節反應槽中形成的第五廢液的PH為8～9。
作為對本發明的所述零排放系統的進一步說明，優選地，所述重金屬捕捉器包括自上而上并依次相連的污水入口管路、臭氧擴散盤、爆氣裝置、隔離板組、活性碳吸附裝置、二氧化碳擴散盤、石英砂、樹脂吸附柱和出水口管路，其中，所述污水入口管路的入口與所述PH調節反應槽的出口相連通，用于接收所述第五廢水;所述臭氧擴散盤和爆氣裝置分別用于對所述第五廢水進行氧化處理和爆氣處理;所述隔離板組設置有多個呈S型排布的隔離板，用于加長經氧化處理和爆氣處理的廢水的流動時間;所述活性碳吸附裝置用于吸附廢液中的有機物;所述二氧化碳擴散盤用于將廢液中的金屬離子轉化為碳酸鹽沉淀;所述石英砂過濾裝置用于防止少量碳酸鹽沉淀物流入，所述樹脂吸附柱用于吸附廢液中的金屬離子，并形成第六廢液;所述出水口管路的出口與所述微濾器相連通，用于將所述第六廢液輸送至所述微濾器中。
作為對本發明的所述零排放系統的進一步說明，優選地，所述噴霧蒸發器設置有一與所述反滲透器相連通的水泵，所述水泵的出口與所述廢液加熱槽的入口相連接，所述廢液加熱槽用于加熱所述水泵輸送的所述高鹽水;所述噴霧蒸發器還設置有一氣體加熱槽，所述氣體加熱槽設置有一氣體入口，所述氣體加熱槽用于加熱通過所述氣體入口進入的空氣;所述廢液加熱槽的出口和所述氣體加熱槽的出口均與所述霧化噴頭的入口相連接，所述霧化噴頭的出口與所述干燥塔的入口相連接，所述干燥塔的出口分別與用于收集固體的固體收集箱和用于收集水和氣體的冷凝塔相連接;所述冷凝塔的出口與冷凝水箱相連接。
作為對本發明的所述零排放系統的進一步說明，優選地，所述廢液加熱槽和氣體加熱槽分別與高壓蒸氣管并聯連接或并聯連接。
作為對本發明的所述零排放系統的進一步說明，優選地，所述廢液加熱槽將所述高鹽水加熱至62～80℃。
作為對本發明的所述零排放系統的進一步說明，優選地，所述氣體加熱槽將氣體加熱至75～110℃。
作為對本發明的所述零排放系統的進一步說明，優選地，所述干燥塔通過所述冷凝塔連接有真空機組，所述真空機組用于使所述干燥塔中的負壓維持在35KPa以下。
本發明的另一個目的在于提供一種應用上述任一中零排放系統的零排放方法，所述方法包括如下步驟：
步驟a)：釹鐵硼永磁體廢水經過格刪機，在格刪作用下，粉碎隔離釹鐵硼永磁體廢水中的各類紙或者污物，形成第一廢液;
步驟b)：第一廢液進入磁粉吸附器中，在電磁場的作用下，，吸附回收第一廢液中的磁粉，形成第二廢液;
步驟c)：第二廢液經過砂濾器，在中性石英砂的作用下，去除第二廢液中的固體顆粒，形成第三廢液;
步驟d)：第三廢液經過碳濾器，在活性炭的作用下，用于去除第三廢液中的油脂并降低COD和氨氮，形成第四廢液;
步驟e)：第四廢液進入PH調節反應槽，調整第四廢液的PH值至堿性，形成第五廢液;
步驟f)：第五廢液進入重金屬捕捉器，吸附除去第五廢液中含有的各種重金屬沉淀，形成第六廢液;
步驟g)：第六廢液進入微濾器中，去除第六廢液中的懸浮物，形成第七廢液;
步驟h)：第七廢液進入超濾器中，去除第七廢液中的鐵銹膠體和少量無機鹽，形成第八廢液;
步驟i)：第八廢液進入反滲透器中，截留后得到的純水輸送至回收水槽中，反滲透后的高鹽水輸送至噴霧蒸發器中;
步驟j)：反滲透后的高鹽水分經噴霧蒸發器處理后分離成蒸餾水和固體鹽，蒸餾水輸送至回收水槽中，固體鹽輸送至固體回收槽中。
作為對本發明的所述零排放方法的進一步說明，優選地，在步驟a)中，格刪間隙為15～25毫米。
作為對本發明的所述零排放方法的進一步說明，優選地，在步驟b)中，電磁場的磁感應強度為1.0～2.0特斯拉。
作為對本發明的所述零排放方法的進一步說明，優選地，在步驟c)中，石英砂的粒徑為0.5～1.2毫米。
作為對本發明的所述零排放方法的進一步說明，優選地，在步驟e)中，第五廢液的PH為8～9。
作為對本發明的所述零排放方法的進一步說明，優選地，在步驟f)中，還包括以下步驟：
步驟f-1)：第五廢水通過污水入口管路進入臭氧擴散盤中進行氧化;
步驟f-2)：將步驟f-1)產生的廢水經過爆氣裝置并充分?jǐn)嚢?
步驟f-3)：將步驟f-2)產生的廢水再經過隔離板組，使廢水沿S型流動時間加長充分反應;
步驟f-4)：將步驟f-3)產生的廢水通過活性碳吸附裝置吸附有機物;
步驟f-5)：將步驟f-4)產生的廢水再經過二氧化碳擴散盤，將多余金屬離子轉化為碳酸鹽沉淀;
步驟f-6)：將步驟f-5)產生的廢水通過石英砂，最后通過樹脂柱吸附金屬離子，最后水通過出水口管路流出至微濾器中。
作為對本發明的所述零排放方法的進一步說明，優選地，在步驟j)中，還包括以下步驟：
步驟j-1)：高鹽水經過水泵進入廢液加熱槽加熱，進入霧化噴頭;
步驟j-2)：空氣通過氣體入口進入氣體加熱槽，在高壓蒸氣管的加熱作用下，進入霧化噴頭;
步驟j-3)：霧化噴頭中的水和空氣在干燥塔中進行干燥，形成的固體收集至固體收集箱，水和氣體經過冷凝塔冷凝收集至冷凝水箱。
作為對本發明的所述零排放方法的進一步說明，優選地，在步驟j-1)中，廢液加熱槽將所述高鹽水加熱至62～80℃;在步驟j-2)中，氣體加熱槽將氣體加熱至75～110℃。
作為對本發明的所述零排放方法的進一步說明，優選地，還包括以下步驟：步驟j-4)：干燥塔中的水和空氣在真空機組的作用下，負壓維持在35KPa以下。
由此可見，本發明的釹鐵硼永磁體廢水零排放系統通過如下工藝將其廢水綜和回收達到零排放：
(1)在格刪過程中，廢水通過格刪將其中的各種塑料紙、大泥或者其它工作雜物排除和粉碎，也便于下一步磁粉進行回收;
(2)在磁粉吸附過程中，通過電磁將磁粉吸附回收;
(3)在砂濾過程中，除去粉塵和沉淀物;
(4)在碳濾過程中，除油降低COD和氨氮;
(5)在PH調節過程中，使得調整PH值后的廢液便于下一級重金屬吸附;
(6)在重金屬捕捉過程中，重金屬捕捉器由污水入口、臭氧擴散盤、爆氣裝置、隔離板、活性碳、二氧化碳擴散盤、石英砂、樹脂吸附柱、出水口組成，其通過氧化、暴氣等不僅可以再次降低COD和氨氮而且可以將污水中含有各種重金屬沉淀吸附除去;
(7)在微濾過程中，除去小顆粒;
(8)在超濾過程中，除去微塵;
(9)在反滲透過程中，制成純水回用，高鹽水進行蒸發;
(10)在噴霧蒸發過程中，采用低壓、蒸汽加熱、噴霧蒸發三種類型合一的方式，噴霧蒸發裝置由廢液加熱槽、氣體加熱槽、高壓蒸氣管、氣體入口、霧化噴頭、干燥塔、固體收集箱、冷凝塔、真空機組、冷凝水箱、水泵組成，其可以將高鹽水分離成蒸餾水和固體鹽。
因此，本發明通過利用包括格刪、磁粉吸附、重金屬捕捉、微濾、超濾、蒸發回收等設備的釹鐵硼永磁材料廢水零排系統，可以確保實現釹鐵硼永磁材料廢水的零排放的效果。
