　　摘要

　　一種家庭廢水凈化裝置，包括第一廢水收集箱、第二廢水收集箱、第三廢水收集箱、廢水加熱箱、熱轉換器、加熱裝置、第一廢水過濾箱、小型水泵、離心分離機、第二廢水過濾箱、第三廢水過濾箱，所述的第一廢水收集箱、第二廢水收集箱、第三廢水收集箱通過管道連接廢水加熱箱，所述的廢水加熱箱下側裝置加熱裝置，所述的廢水加熱箱右側裝置熱轉換器，所述的廢水加熱箱連接第一廢水過濾箱，所述的第一廢水過濾箱連接小型水泵，所述的小型水泵連接離心分離機，所述的離心分離機連接第二廢水過濾箱，所述的第二廢水過濾箱連接第三廢水過濾箱，所述的第三廢水過濾箱右側裝置排水管。本發明充分收集家庭廢水，并進行處理，使得廢水可以二次使用。

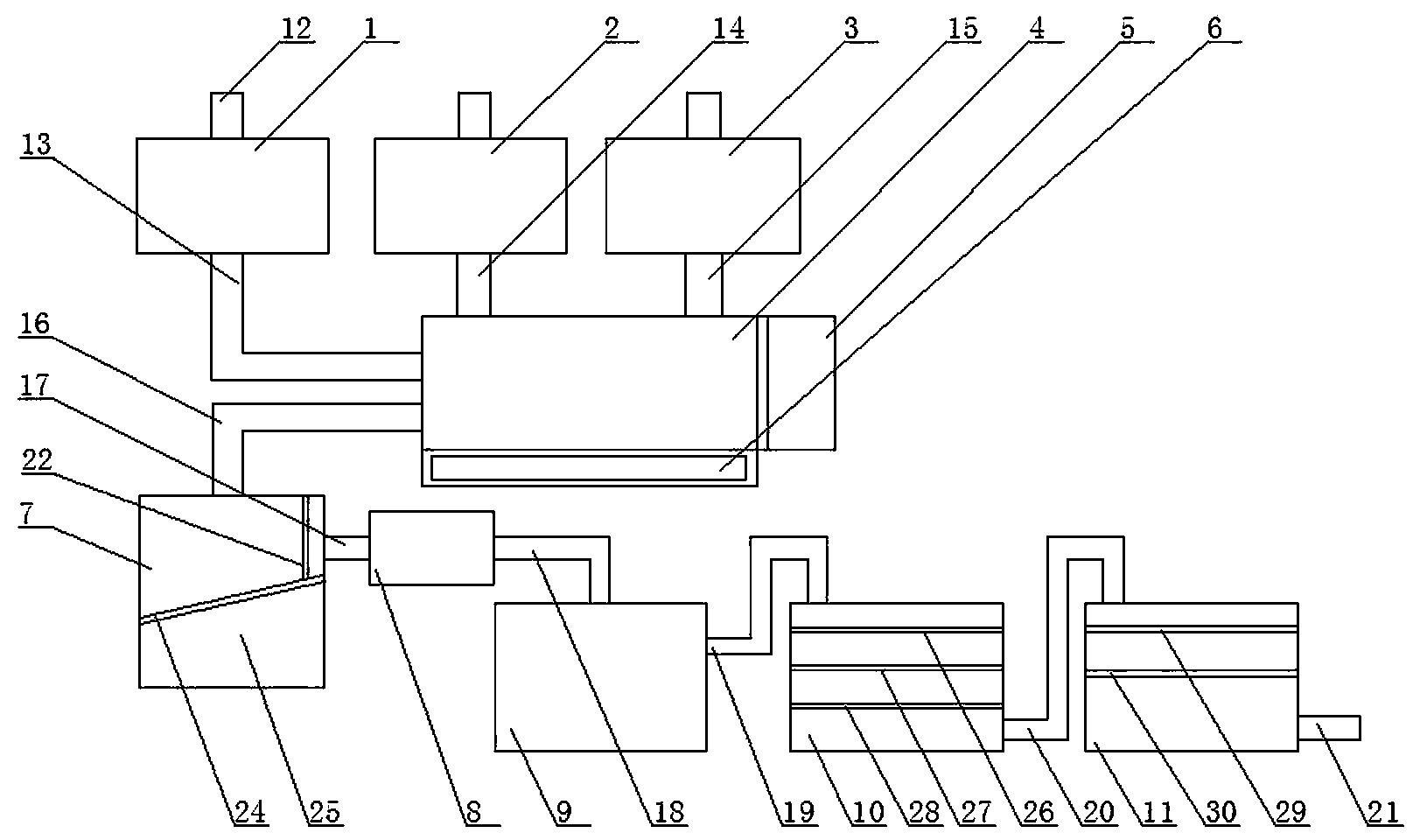

　　摘要附圖



　　權利要求書

　　1.一種家庭廢水凈化裝置，包括第一廢水收集箱、第二廢水收集箱、第三廢水收集箱、廢水加熱箱、熱轉換器、加熱裝置、第一廢水過濾箱、小型水泵、離心分離機、第二廢水過濾箱、第三廢水過濾箱，其特征在于：所述的第一廢水收集箱、第二廢水收集箱、第三廢水收集箱頂端各裝置一個廢水進入口，所述的第一廢水收集箱通過管道連接廢水加熱箱左側，所述的第二廢水收集箱通過管道連接廢水加熱箱上端左側，所述的第三廢水收集箱通過管道連接廢水加熱箱上端右側，所述的廢水加熱箱下側裝置加熱裝置，所述的廢水加熱箱右側裝置熱轉換器，所述的廢水加熱箱左側通過管道連接第一廢水過濾箱，所述的第一廢水過濾箱通過管道連接小型水泵，所述的小型水泵通過管道連接離心分離機，所述的離心分離機通過管道連接第二廢水過濾箱，所述的第二廢水過濾箱通過管道連接第三廢水過濾箱，所述的第三廢水過濾箱右側裝置排水管。

　　2.根據權利要求1所述的一種家庭廢水凈化裝置，其特征在于：所述的第一廢水過濾箱內部右側裝置濾網，所述的第一廢水過濾箱內部下側裝置頂面為帶有圓形鏤空口斜板的沉淀池。

　　3.根據權利要求1所述的一種家庭廢水凈化裝置，其特征在于：所述的第二廢水過濾箱內部由上至下裝置活性炭濾網、不銹鋼過濾網、陶瓷過濾板。

　　4.根據權利要求1所述的一種家庭廢水凈化裝置，其特征在于：所述的第三廢水過濾箱內部由上至下裝置PP棉過濾網、超濾網。

　　5.根據權利要求1所述的一種家庭廢水凈化裝置，其特征在于：廢水進入第一廢水收集箱、第二廢水收集箱、第三廢水收集箱，再流入廢水加熱箱加熱，產生的熱能經熱裝換器轉換使用，然后廢水進入第一廢水過濾箱，水中較大雜質經過斜板進入沉淀池，經濾網過濾后的廢水由小型水泵抽入離心分離機中，離心分離雜質后進入第二廢水過濾箱內部，經活性炭濾網、不銹鋼過濾網、陶瓷過濾板過濾后，廢水進入第三廢水過濾箱，經PP棉過濾網、超濾網過濾后，通過排水管排出使用。

　　說明書

　　一種家庭廢水凈化裝置

　　技術領域

　　本發明涉及一種廢水凈化裝置，特別是涉及一種家庭廢水凈化裝置。

　　背景技術

　　水，生命之源。在世界許多地方，對水的需求已經超過水資源所能負荷的程度，而我國屬于輕度缺水國家。主要原因在于，我國水資源偏少，空間分布不均，污染嚴重，浪費嚴重。污水處理再利用，是有效利用水資源的必要途徑之一。政府也在大力改善水污染問題，但水污染治理周期長，牽涉面廣，所需資金數額巨大，就目前而言，仍存在許多問題，政府和企業所采取的方式卓有成效，但民間力量效果甚微，多數人不以為然。于是，80年代末，凈水器開始應景出現在人們的生活里，凈水技術逐漸得到普及。凈水器企業不斷推動家庭用水治理，與政府治理政策齊頭并進，家庭廢水再利用程度大大得到了提升。許多企業大力研發家庭廢水再利用產品來豐富市場，為人們生活提供更多便利。但是目前市場上的家庭廢水凈化裝置過于簡易，導致凈化效率低、凈化質量差。

　　發明內容

　　本發明的目的是提供一種家庭廢水凈化裝置，凈化率高、節能環保，并且內置加熱箱，加熱廢水產生熱能，經熱轉換器轉換后使用。

　　本發明的目的通過以下技術方案來實現：

　　一種家庭廢水凈化裝置，包括第一廢水收集箱、第二廢水收集箱、第三廢水收集箱、廢水加熱箱、熱轉換器、加熱裝置、第一廢水過濾箱、小型水泵、離心分離機、第二廢水過濾箱、第三廢水過濾箱，所述的第一廢水收集箱、第二廢水收集箱、第三廢水收集箱頂端各裝置一個廢水進入口，所述的第一廢水收集箱通過管道連接廢水加熱箱左側，所述的第二廢水收集箱通過管道連接廢水加熱箱上端左側，所述的第三廢水收集箱通過管道連接廢水加熱箱上端右側，所述的廢水加熱箱下側裝置加熱裝置，所述的廢水加熱箱右側裝置熱轉換器，所述的廢水加熱箱左側通過管道連接第一廢水過濾箱，所述的第一廢水過濾箱通過管道連接小型水泵，所述的小型水泵通過管道連接離心分離機，所述的離心分離機通過管道連接第二廢水過濾箱，所述的第二廢水過濾箱通過管道連接第三廢水過濾箱，所述的第三廢水過濾箱右側裝置排水管。

　　所述的第一廢水過濾箱內部右側裝置濾網，所述的第一廢水過濾箱內部下側裝置頂面為帶有圓形鏤空口斜板的沉淀池。

　　所述的第二廢水過濾箱內部由上至下裝置活性炭濾網、不銹鋼過濾網、陶瓷過濾板。

　　所述的第三廢水過濾箱內部由上至下裝置PP棉過濾網、超濾網。

　　工作原理：廢水進入第一廢水收集箱、第二廢水收集箱、第三廢水收集箱，再流入廢水加熱箱加熱，產生的熱能經熱裝換器轉換使用，然后廢水進入第一廢水過濾箱，水中較大雜質經過斜板進入沉淀池，經濾網過濾后的廢水由小型水泵抽入離心分離機中，離心分離雜質后進入第二廢水過濾箱內部，經活性炭濾網、不銹鋼過濾網、陶瓷過濾板過濾后，廢水進入第三廢水過濾箱，經PP棉過濾網、超濾網過濾后，通過排水管排出使用。

　　所述的第一廢水收集箱可收集洗菜池中的廢水，所述的第二廢水收集箱可收集洗手池中的廢水，所述的第三廢水收集箱可收集洗澡后產生的廢水。

　　本發明的有益效果：本發明的一種家庭廢水凈化裝置，裝置第一廢水收集箱、第二廢水收集箱、第三廢水收集箱，第一廢水收集箱收集洗菜池中的廢水，第二廢水收集箱收集洗手池中的廢水，第三廢水收集箱收集洗澡后產生的廢水，然后流入廢水加熱箱，便于人們直接收集廢水，并且加熱后產生熱能經熱轉換器轉換使用，本發明充分收集家庭廢水，并進行處理，使得廢水可以二次使用，大大節約人們生活成本，極大地便捷了人們的日常生活。
