申請日2015.06.12

　　公開(公告)日2017.04.12

　　IPC分類號C02F9/14

　　摘要

　　本發明公開一種用于處理家具廢水的微生物電解池-Fenton聯合處理裝置及工藝，裝置包括厭氧折流板反應區、好氧區、Fenton氧化區、二沉區。厭氧折流板反應區包括三個隔室;好氧區和Fenton氧化區中設有空氣泵，二沉區中設有污泥回流泵與擋泥板;厭氧折流板反應區、好氧區與Fenton氧化區內分別設置有陽極電極、第一陰極電極、第二陰極電極三種電極，電極通過外電路與電源相連接。進水依次經好氧區、Fenton氧化區與二沉區處理后排放。該一體化系統不僅在原有的微生物處理技術上起到了極大的強化作用，而且通過利用微生物電解池為Fenton氧化區提供H2O2，解決了傳統Fenton氧化工藝能耗大的問題，提供了一種家具廢水處理的新技術。

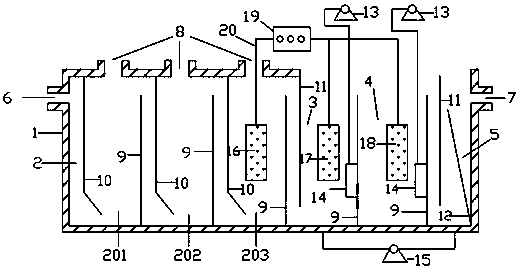

　　摘要附圖



　　權利要求書

　　1.一種用于處理家具廢水的微生物電解池-Fenton聯合處理裝置，其特征在于：裝置外殼(1)內依次設有厭氧折流板反應區(2)、好氧區(3)、Fenton氧化區(4)和二沉區(5)四個區域，每個區域之間由隔板(9)半隔開，厭氧折流板反應區(2)分為第一隔室(201)、第二隔室(202)和第三隔室(203),每個隔室頂部均設有導氣管(8)，厭氧折流板反應區(2)上部設有進水口(6)，二沉區(5)上部設有出水口(7)，厭氧折流板反應區(2)內設有折流板(10)，好氧區(3)、Fenton氧化區(4)內均設有曝氣頭(14)，曝氣頭(14)外接空氣泵(13)，二沉區(5)內設有導流板(11)與擋泥板(12)，二沉區(5)底部設置污泥回流泵(15)，回流的污泥流向好氧區(3)，厭氧折流板反應區(2)內設有陽極電極(16)，好氧區(3)內設有第一陰極電極(17)，F(xiàn)enton氧化區(4)內設有第二陰極電極(18)，陽極電極(16)分別與第一陰極電極(17)和第二陰極電極(18)通過不銹鋼絲(20)并聯，陽極電極(16)與電源(19)的正極相連，第一陰極電極(17)和第二陰極電極(18)均與電源(19)的負極相連;陽極電極(16)、第一陰極電極(17)、第二陰極電極(18)均采用碳?xì)肿鳛椴牧?所述的好氧區(3)、Fenton氧化區(4)和二沉區(5)之間的隔板(9)下部封死，上部與裝置外殼(1)頂部間留有一定高度的空隙。

　　2.根據權利要求1所述的用于處理家具廢水的微生物電解池-Fenton聯合處理裝置，其特征在于：裝置外殼(1)的材料采用不銹鋼板。

　　3.根據權利要求1所述的用于處理家具廢水的微生物電解池-Fenton聯合處理裝置，其特征在于：厭氧折流板反應區(2)、好氧區(3)、Fenton氧化區(4)、二沉區(5)四個區域體積比分別3:2:2:1。

　　4.根據權利要求1所述的用于處理家具廢水的微生物電解池-Fenton聯合處理裝置，其特征在于：好氧區(3)、Fenton氧化區(4)和二沉區(5)之間的隔板(9)上部與裝置外殼(1)頂部間留有12cm高度的空隙。

　　5.根據權利要求1所述的用于處理家具廢水的微生物電解池-Fenton聯合處理裝置，其特征在于：二沉區(5)中設有導流板(11)，距Fenton氧化區(4)與二沉區(5)之間的隔板(9)距離為7cm，導流板(11)下部留有12cm高度。

　　6.根據權利要求1所述的用于處理家具廢水的微生物電解池-Fenton聯合處理裝置，其特征在于：好氧區(3)中的曝氣頭(14)固定在好氧區(3)和Fenton氧化區(4)之間的隔板(9)上，距離隔板底部17cm，氣水比為12：1。

　　7.根據權利要求1所述的用于處理家具廢水的微生物電解池-Fenton聯合處理裝置，其特征在于：Fenton氧化區(4)中的曝氣頭(14)固定在Fenton氧化區(4)和二沉區(5)之間的隔板(9)上，距離裝置外殼(1)底部17cm，氣水比為12：1。

　　8.根據權利要求1所述的用于處理家具廢水的微生物電解池-Fenton聯合處理裝置，其特征在于：二沉區(5)內設有擋泥板(12)，擋泥板(12)與裝置外殼(1)底部的夾角為60°。

　　9.一種使用如權利要求1所述裝置的用于處理家具廢水的微生物電解池-Fenton聯合處理工藝，其特征在于包括如下步驟：

　　1)家具廢水從厭氧折流板反應區(2)上部進水口(6)進水，依次流過厭氧折流板反應區(2)第一隔室(201)、第二隔室(202)和第三隔室(203)，對廢水進行厭氧處理，以降解好氧生物處理難以降解的有機物;

　　2)在厭氧折流板反應區(2)中設置陽極電極(16)，在好氧區(3)和Fenton氧化區(4)內分別設置第一陰極電極(17)和第二陰極電極(18)，對三個電極進行通電，利用外加電壓后的陽極電極(16)富集產電微生物，提高生物活性，從而提高污染物降解速率，厭氧折流板反應區(2)中產生的氣體通過導氣管(8)排出;厭氧折流板反應區(2)的出水通過導流板(11)流入好氧區(3);

　　3)通過曝氣頭(14)對好氧區(3)中的廢水進行曝氣，好氧微生物通過好氧代謝將家具廢水中的可生物降解有機物降解為穩定無機物;好氧區(3)中的第一陰極電極(17)接受從陽極電極(16)通過外電路傳遞而來的電子，加強自身的物質代謝與能量代謝，提高污染物降解速率;

　　4)將好氧區(3)的出水排入Fenton氧化區(4)進行Fenton氧化，通過曝氣頭(14)將 O2通入Fenton氧化區(4)，同時利用Fenton氧化區(4)中的第二陰極電極(18)接受從陽極電極(16)通過外電路傳遞而來的電子，與質子和曝氣頭產生的氧氣反應生成H2O2，徹底降解難生物降解的有機物;

　　5)Fenton氧化區(4)的出水排入二沉區(5)并通過擋泥板(12)進行泥水分離，回流污泥通過二沉區(5)底部設置的污泥回流泵(15)流向好氧區(3)，出水通過二沉區(5)上部的出水口(7)排出。

　　說明書

　　用于處理家具廢水的微生物電解池-Fenton聯合處理裝置及工藝

　　技術領域

　　本發明屬于廢水處理領域，具體涉及一種用于處理家具廢水的微生物電解池-Fenton聯合處理裝置及工藝。

　　背景技術

　　家具生產是我國工業生產的重要組成部分，近年來，隨著工業水平的不斷發展，傳統的手工作坊式木制家具生產逐漸轉變成工業化、規�；�的生產方式，同時由于人們對生活質量要求的提高，木制家具需求量迅速擴大，家具企業的數量也急劇增長。然而，一直以來企業生產過程中產生的廢水都未得到有效治理。木材加工時的木段切割剝皮工序、木材蒸煮工序、干燥沖洗工序等均會產生廢水。其中，鋸末廢水是木材在切割過程中，為降低切割溫度而沖洗切削表面的廢水，其中主要污染物為木材沖洗過程中溶出的油脂與鋸末，其COD較低而懸浮物濃度很高;烘干蒸煮廢水是木材在蒸煮工藝段所產生的廢水，其中主要污染物為蒸煮過程中溶出的有機物質與人工添加物質，其COD和懸浮物濃度都很高;木材淋洗水是在干燥沖洗工序段產生的廢水，其中主要污染物為沖洗過程中溶入水中的有機物質。木材加工廢水中有機物含量高，其中木質素及樹脂類化合物所占比重高，使得廢水的可生化性差。而常規的廢水處理方法不能有效處理這些有毒有害難降解的有機污染物，難以完全達到相關的排放標準，易對環境水體造成嚴重污染。因此如何將廢水中的木質素及樹脂類化合物溶出，以提高廢水的可生化性是治理木材加工廢水首要解決的問題。

　　為了提高廢水可生化性，目前常用的方法為化學混凝法、水解酸化法、電解法或厭氧生物處理法等�；瘜W(xué)混凝法為目前的主流，常采用的絮凝劑有有機無機酸類、簡單無機鹽類、高分子類以及一些天然礦物質、工業廢料等。但目前尚且沒有性能良好的絮凝劑產品，使用單一的沉淀絮凝劑效果往往不理想，很多試驗是無機高分子加有機高分子混合處理，投入藥劑量較大，藥劑成本往往占處理成本的50%以上。且處理后與木質素混雜，甚至改變木質素結構，分離木質素困難，限制了木質素的應用，造成新的污染，實際上是污染轉移。水解酸化通常用于高濃度有機廢水的預處理，但其缺點是對有機物的去除率較低，一般不超過20%，對廢水可生化性的提升效果有限。微電解法和厭氧法均能提高廢水可生化性，但微電解法可能導致鐵碳的板結與鈍化，還會產生廢渣等二次污染問題。厭氧法操作簡單，運行費用低，但厭氧污泥馴化時間較長，降解速度相對較慢。

　　發明內容

　　本發明的目的是為了克服現有技術的不足，并提供了一種用于處理家具廢水的微生物電解池-Fenton聯合處理裝置及工藝。

　　本發明所采用的技術方案是：

　　一種用于處理家具廢水的微生物電解池-Fenton聯合處理裝置，該裝置的裝置外殼內依次設有厭氧折流板反應區、好氧區、Fenton氧化區二沉區四個區域，每個區域之間由隔板半隔開，厭氧折流板反應區分為第一隔室、第二隔室和第三隔室,每個隔室頂部均設有導氣管，厭氧折流板反應區上部設有進水口，二沉區上部設有出水口，厭氧折流板反應區內設有折流板，好氧區、Fenton氧化區內均設有曝氣頭，曝氣頭外接空氣泵，二沉區內設有導流板與擋泥板，二沉區底部設置污泥回流泵，回流的污泥流向好氧區，厭氧折流板反應區內設有陽極電極，好氧區內設有第一陰極電極，F(xiàn)enton氧化區內設有第二陰極電極，陽極電極分別與第一陰極電極和第二陰極電極通過不銹鋼絲并聯，陽極電極與電源的正極相連，第一陰極電極和第二陰極電極均與電源的負極相連。

　　進一步作為本發明的改進，裝置外殼的材料采用不銹鋼板。

　　進一步作為本發明的改進，厭氧折流板反應區、好氧區、Fenton氧化區、二沉區四個區域體積比分別3:2:2:1。

　　進一步作為本發明的改進，好氧區、Fenton氧化區和二沉區之間的隔板下部封死，上部與裝置外殼頂部間留有12cm高度。

　　進一步作為本發明的改進，二沉區中設有導流板，距Fenton氧化區與二沉區之間的隔板距離為7cm，導流板下部留有12cm高度。

　　進一步作為本發明的改進，好氧區中的曝氣頭固定在好氧區和Fenton氧化區之間的隔板上，距離隔板底部17cm，氣水比為12：1。

　　進一步作為本發明的改進，F(xiàn)enton氧化區中的曝氣頭固定在Fenton氧化區和二沉區之間的隔板上，距離裝置外殼底部17cm，氣水比為12：1。

　　進一步作為本發明的改進，二沉區內設有擋泥板，擋泥板與裝置外殼底部的夾角為60°。

　　進一步作為本發明的改進，所述的陽極電極、第一陰極電極、第二陰極電極均采用碳?xì)肿鳛椴牧稀?/P>

　　同時，本發明還提供一種用于處理家具廢水的微生物電解池-Fenton聯合處理工藝，包括如下步驟：

　　1)家具廢水從厭氧折流板反應區上部進水口進水，依次流過厭氧折流板反應區第一隔室、第二隔室和第三隔室，對廢水進行厭氧處理，以降解好氧生物處理難以降解的有機物;

　　2)在厭氧折流板反應區中設置陽極電極，在好氧區和Fenton氧化區內分別設置第一陰極電極和第二陰極電極，對三個電極進行通電，利用外加電壓后的陽極電極富集產電微生物，提高生物活性，從而提高污染物降解速率，厭氧折流板反應區中產生的氣體通過導氣管排出;厭氧折流板反應區的出水通過導流板流入好氧區;

　　3)通過曝氣頭對好氧區中的廢水進行曝氣，好氧微生物通過好氧代謝將家具廢水中的可生物降解有機物降解為穩定無機物;好氧區中的第一陰極電極接受從陽極電極通過外電路傳遞而來的電子，加強自身的物質代謝與能量代謝，提高污染物降解速率;

　　4)將好氧區的出水排入Fenton氧化區進行Fenton氧化，通過曝氣頭將 O2通入Fenton氧化區，同時利用Fenton氧化區中的第二陰極電極接受從陽極電極通過外電路傳遞而來的電子，與質子和曝氣頭產生的氧氣反應生成H2O2，徹底降解難生物降解的有機物;

　　5)Fenton氧化區的出水排入二沉區并通過擋泥板進行泥水分離，回流污泥通過二沉區底部設置的污泥回流泵流向好氧區，出水通過二沉區上部的出水口排出。

　　與現有技術相比，本發明的有益效果是強化家具廢水高級氧化處理與生物處理的同時節約能源。本工藝在厭氧-好氧-沉淀的基礎上，通過Fenton氧化作用和微生物的降解作用可以進行廢水的處理，同時由于微生物電解池系統作用，提高了廢水降解的效果。

　　厭氧折流板反應區由于陽極上的產電微生物的富集，在外加電壓的作用生物活性會明顯提高，從而使污染物降解速率明顯提高。

　　陰極所在的好氧區由于接受了從陽極通過外電路傳遞而來的電子，使得自身自身的物質代謝與能量代謝得到加強，從而使污染物降解速率明顯提高。

　　陰極所在的Fenton氧化區由于接受了從陽極通過外電路傳遞而來的電子，與質子和曝氣頭產生的氧氣反應生成H2O2，故該法對難生物降解有機物的降解比較徹底，不產生或基本不產生中間有毒有害物質。

　　本發明在厭氧-好氧-沉淀的基礎上，引入了微生物電解池系統、微生物電解池與Fenton耦合系統。通過在厭氧折流板反應區內放置陽極碳?xì)�，好氧區和Fenton氧化區內放置陰極碳?xì)�，厭氧折流板反�?yīng)區中的陽極與好氧區中的陰極、厭氧折流板反應區中的陽極與Fenton氧化區中的陰極通過不銹鋼絲并聯并通過導線與電源相連接。在微生物電解池系統的作用下，厭氧折流板反應區中的微生物活性明顯增加，降解污染物速率將極大提高，產生的電子通過外電路輸送到好氧區中，好氧區的微生物得到由外電路輸送來的電子，自身的物質代謝與能量代謝得到加強，污水處理效果也將極大提高。在微生物電解池與Fenton耦合系統的作用下，厭氧折流板反應區中的微生物活性明顯增加，污染物降解效率將極大提高，產生的電子通過外電路輸送到Fenton氧化區中，F(xiàn)enton氧化區的陰極得到由外電路輸送來的電子，并與質子和曝氣頭產生的氧氣反應，生成H2O2，故該法不用外加H2O2，因此降低了處理費用，并從根本上避免了H2O2在運輸和儲藏上潛在的危害，同時對有機物的降解比較徹底，不產生或基本不產生中間有毒有害物質。故該種用于處理家具廢水的微生物電解池-Fenton聯合處理工藝在污水處理達標與節能減排方面具有明顯優勢。
