申請日2015.07.16
公開(公告)日2015.11.18
IPC分類號F24D3/18
摘要
一種梯級油田污水余熱供熱系統，包括污水泵、清水循環泵、油田污水管線、一級污水換熱器、二級污水換熱器、機組清水泵、水源熱泵機組，所述的油田污水管線上安有污水泵，污水泵的污水出口與一級污水換熱器的污水入口連接，一級污水換熱器的清水出口通過管線與清水循環泵連接，清水循環泵的另一端與供暖主管線連接，一級污水換熱器的污水出水口與二級污水換熱器的污水入口通過管線連接，二級污水換熱器經機組清水泵與水源熱泵機組連接，水源熱泵機組的另一端與供暖主管線連接。優點是：節省了大量能源，并有利于環保，用水源熱泵機組二次提熱，能效高達5以上，而傳統的燃?xì)忮仩t能效不到1，有的用吸收式機組能效也不過2左右。
權利要求書

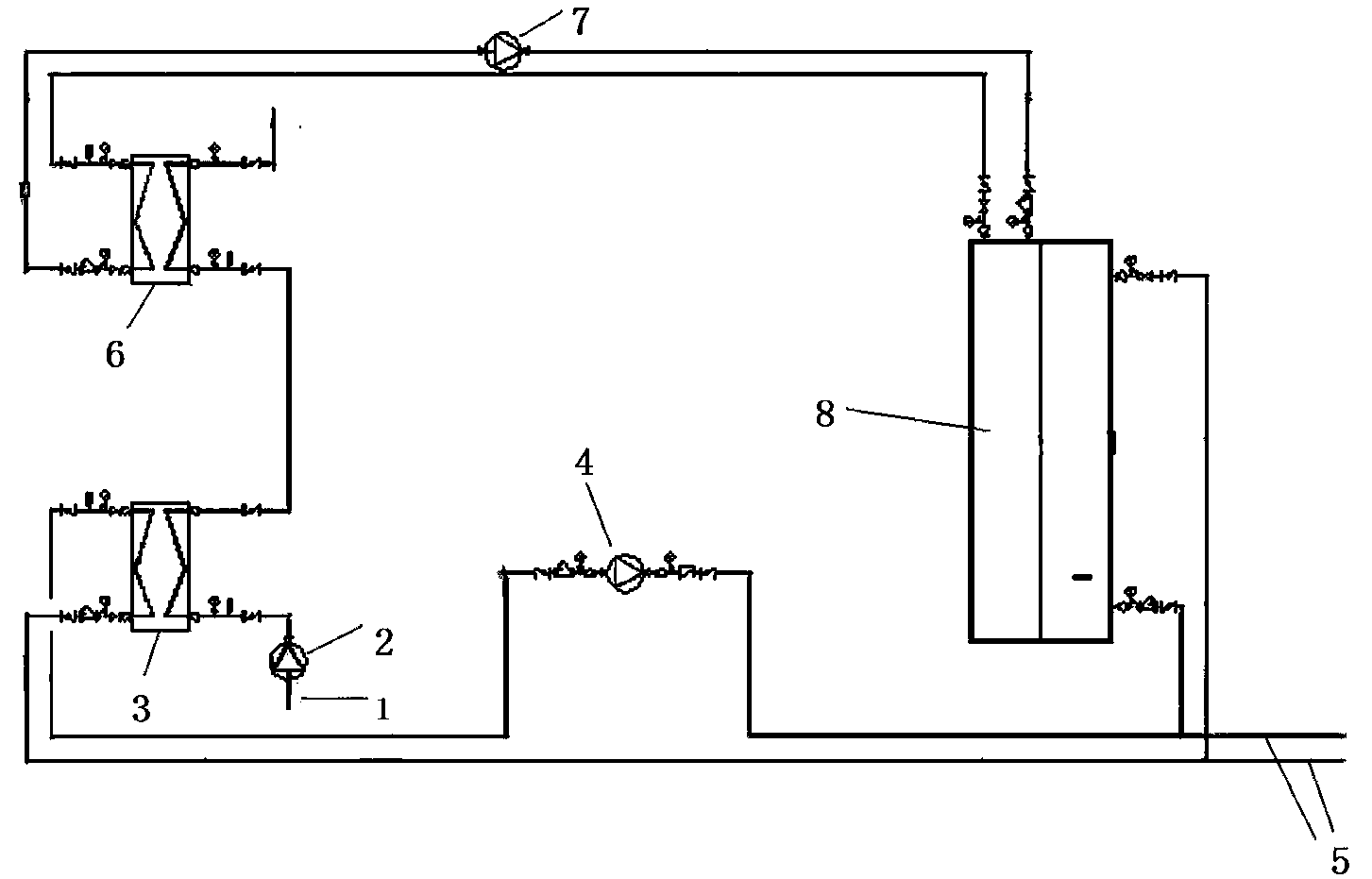

1.一種梯級油田污水余熱供熱系統，包括污水泵、清水循環泵、油田污水管線、一級污水換熱器、二級污水換熱器、機組清水泵、水源熱泵機組，其特征在于：所述的油田污水管線上安有污水泵，污水泵的污水出口與一級污水換熱器的污水入口連接，一級污水換熱器的清水出口通過管線與清水循環泵連接，清水循環泵的另一端與供暖主管線連接，一級污水換熱器的污水出水口與二級污水換熱器的污水入口通過管線連接，二級污水換熱器經機組清水泵與水源熱泵機組連接，水源熱泵機組的另一端與供暖主管線連接。
說明書
一種梯級油田污水余熱供熱系統
技術領域
本實用新型涉及集中供暖系統，尤其涉及一種梯級油田污水余熱供熱系統。
背景技術
油田在生產過程中產生大量含油污水，這些含油污水的溫度往往較高，例如勝利油田的含油污水在夏季可以達到57℃，在冬季可以達到53℃;大慶油田含油污水的溫度一般在36~42℃。我國油田每天含油污水日產量為190萬立方米(來自1998年陸地油田統計數據)，海上油田每年含油污水排放4648萬噸(2000年中國海洋環境質量公報)。由此可見，我國油田含油污水的余熱回收潛力巨大。人們一直在關注著如何回收利用這部分熱能來為油田的生產和生活服務，同時解決因燃燒礦物燃料造成的污染問題(同時因?yàn)樵驮谖覈鴣碚f是屬于稀缺資源，因此有必要節約使用)。
實用新型內容
為避免現有技術的不足，本實用新型提供一種梯級油田污水余熱供熱系統。
本實用新型的技術方案是：一種梯級油田污水余熱供熱系統，包括污水泵、清水循環泵、油田污水管線、一級污水換熱器、二級污水換熱器、機組清水泵、水源熱泵機組，所述的油田污水管線上安有污水泵，污水泵的污水出口與一級污水換熱器的污水入口連接，一級污水換熱器的清水出口通過管線與清水循環泵連接，清水循環泵的另一端與供暖主管線連接，一級污水換熱器的污水出水口與二級污水換熱器的污水入口通過管線連接，二級污水換熱器經機組清水泵與水源熱泵機組連接，水源熱泵機組的另一端與供暖主管線連接。
本實用新型的有益效果是：節省了大量能源，并有利于環保，用水源熱泵機組二次提熱，能效高達5以上，而傳統的燃?xì)忮仩t能效不到1，有的用吸收式機組能效也不過2左右。
