申請日2015.07.16
公開(公告)日2015.10.28
IPC分類號C02F101/16; C02F9/10
摘要
一種垃圾滲濾液處理工藝以及系統。工藝包括：將垃圾滲濾液送至強制循環蒸發器，強制循環蒸發所述垃圾滲濾液，分離結晶體以及分離濃度達到預定濃度的濃縮液;將所述垃圾滲濾液經步驟1處理分離結晶體以及濃縮液后排出的冷凝水送至超聲吹脫處理池，往所述冷凝水鼓吹含氧氣體，并且鼓吹超聲波，進行超聲吹脫處理，在所述含氧氣體以及所述超聲波作用下，所述冷凝水內氨氮降解氧化成氣體釋出;將超聲吹脫處理后的所述冷凝水輸入至電芬頓氧化設備，對所述冷凝水進行電芬頓氧化處理，破壞所述冷凝水中的有機物分子結構，生成小分子中間體、或者礦化生成CO2和H2O，排放化學需氧量符合要求的排放水。該技術方案的應用節能環保，且處理效率高。
權利要求書
1.一種垃圾滲濾液處理工藝，其特征是，包括：
步驟101：將垃圾滲濾液送至強制循環蒸發器，強制循環蒸發所述垃圾滲濾液，分離結晶體以及分離濃度達到預定濃度的濃縮液;
步驟102：將所述垃圾滲濾液經步驟1處理分離結晶體以及濃縮液后排出的冷凝水送至超聲吹脫處理池，往所述冷凝水鼓吹含氧氣體，并且鼓吹超聲波，進行超聲吹脫處理，在所述含氧氣體以及所述超聲波作用下，所述冷凝水內氨氮降解氧化成氣體釋出;
步驟103：將超聲吹脫處理后的所述冷凝水輸入至電芬頓氧化設備，對所述冷凝水進行電芬頓氧化處理，破壞所述冷凝水中的有機物分子結構，生成小分子中間體、或者礦化生成CO2和H2O，排放化學需氧量符合要求的排放水。
2.根據權利要求1所述的垃圾滲濾液處理工藝，其特征是，
強制循環蒸發所述垃圾滲濾液，分離結晶體以及分離濃度達到預定濃度的濃縮液，包括：
將所述垃圾滲濾液泵入強制循環換熱器，所述垃圾滲濾液在所述強制循環換熱器中換熱升溫，
在強制循環泵推動下，升溫后的所述垃圾滲濾液進入結晶分離器，所述結晶分離器的壓強小于所述強制循環換熱器，
在所述強制循環泵推動下，從所述結晶分離器出來的垃圾滲濾液返回所述強制循環換熱器，經過所述強制循環換熱器后返回所述結晶分離器，以進行循環處理，直到從所述結晶分離器排出的垃圾滲濾液的濃度液的濃度達到預定濃度，排出結晶物以及濃縮液，
所述垃圾滲濾液在所述結晶分離器中發生閃蒸，析出結晶物，析出的所述結晶物沉降在所述結晶分離器的底部以便排出，
所述垃圾滲濾液在所述結晶分離器中發生閃蒸時產生蒸汽，將所述蒸汽送至離心壓縮機，所述蒸汽在所述離心壓縮機內升溫升壓，
將升溫升壓后的蒸汽送至所述強制循環換熱器，所述蒸汽作為所述強制循環換熱器的加熱蒸汽，所述蒸汽在所述強制循環換熱器內與所述垃圾滲濾液換熱，所述蒸汽冷卻為冷凝水，排出所述冷凝水。
3.根據權利要求2所述的垃圾滲濾液處理工藝，其特征是，
所述強制循環泵連接在：所述結晶分離器的底部與所述強制循環換熱器的底部之間。
4.根據權利要求2所述的垃圾滲濾液處理工藝，其特征是，
具體是將升溫升壓后的蒸汽送至所述強制循環換熱器的換熱列管的殼程，所述蒸汽具體是在所述殼程與所述換熱列管的管程的所述垃圾滲濾液進行換熱。
5.根據權利要求3所述的垃圾滲濾液處理工藝，其特征是，
在所述結晶分離器的底部通過立式管道與所述強制循環泵連接，所述強制循環泵通過L型管與所述強制循環換熱器的底部連接，
所述強制循環換熱器的頂部通過管道與所述結晶分離器的中部連接，
所述結晶分離器的頂部與所述離心壓縮機連接，所述離心壓縮機與所述強制循環換熱器的上部連接。
6.根據權利要求5所述的垃圾滲濾液處理工藝，其特征是，
所述結晶分離器為立式結構。
7.根據權利要求5所述的垃圾滲濾液處理工藝，其特征是，
所述強制循環換熱器中的換熱列管為：立式。
8.根據權利要求5所述的垃圾滲濾液處理工藝，其特征是，
所述強制循環換熱器、和/或所述結晶分離器內溫度不高于80攝氏度。
9.根據權利要求5所述的垃圾滲濾液處理工藝，其特征是，
在所述結晶分離器的頂部設置有汽液分離器，與所述離心壓縮機連接的管道連接在所述汽液分離器的上方，所述蒸汽經過所述汽液分離器后進入所述離心壓縮機。
10.根據權利要求9所述的垃圾滲濾液處理工藝，其特征是，
所述汽液分離器為過濾網，
所述過濾網的孔徑小于所述垃圾滲濾液析出的所述結晶物的直徑。
說明書
垃圾滲濾液處理工藝以及系統
技術領域
本發明涉及廢水處理領域，尤其涉及一種垃圾滲濾液處理工藝以及系統。
背景技術
生活垃圾滲濾液主要來源于生活垃圾填埋場中的垃圾自身含有的水分、 進入垃圾填埋場的雨雪水及其它水分。垃圾滲濾液是一種高濃度有機廢水， 具有含鹽量高、有機物濃度高、氨氮(指以游離氨(或稱非離子氨，NH3)或離 子氨(NH4+)形態存在的氮)又記為NH3-N)濃度高，微生物營養比例失衡， 含重金屬，水質波動性大、處理難度大等特點如何對其進行妥善處理，使之 能夠達標排放一直是國內外環保領域的一大難題。傳統處理方法可以分為生 物法和物理化學法。但物化方法處理成本偏高，不適用處理水量較大的垃圾 滲濾液。而生物法具有因?yàn)槔鴿B濾液的水質復雜多變，且極具獨特性，至 今為止仍然未找到適合處理所有垃圾填埋場或者填埋場的整個運營和監管期 間滲濾液的工藝技術。
蒸發是化工行業廣泛應用的一種單元操作，廣泛應用于高濃度的有機廢 水和無機鹽廢水脫鹽處理，也應用于純水制備和高濃度化工廢液的濃縮。傳 統垃圾滲濾液的水平管降膜MVC蒸發器所采用的換熱管為圓形管。這種換熱 器會導致以下問題：
一、圓形管很容易會造成液膜偏流現象;
二、當蒸發濃度過高時，流動的速度變慢，降低了換熱系數，使得蒸發 效率下降;
三、換熱管內換熱過程中產生的冷凝水積聚會占用很大一部分換熱面積， 使得蒸發效率下降;
四、濃縮液容易在管壁上結垢，而因?yàn)闅こ�，無法進行清洗;
五、需要鮮蒸汽為熱源，能耗高。
并且，目前使用的水平管降膜MVC蒸發器存在以下缺陷：
首先，水平管降膜MVC蒸發器蒸汽在水平管內冷凝形成一層液膜，降低 傳熱系數;
其次，容易偏流，造成液體分布不均，減少了有效傳熱面積;
再次，會在水平管外形成一層黏稠的有機物污垢，附著在水平管上，這 也會大大降低水平管的傳熱系數。
發明內容
本發明實施例的目的之一在于提供一種垃圾滲濾液處理工藝以及系統， 該技術方案的應用節能環保，且處理效率高。
第一方面，本發明實施例的一種垃圾滲濾液處理工藝，包括：
步驟101：將垃圾滲濾液送至強制循環蒸發器，強制循環蒸發所述垃圾滲 濾液，分離結晶體以及分離濃度達到預定濃度的濃縮液;
步驟102：將所述垃圾滲濾液經步驟1處理分離結晶體以及濃縮液后排出 的冷凝水送至超聲吹脫處理池，往所述冷凝水鼓吹含氧氣體，并且鼓吹超聲 波，進行超聲吹脫處理，在所述含氧氣體以及所述超聲波作用下，所述冷凝 水內氨氮降解氧化成氣體釋出;
步驟103：將超聲吹脫處理后的所述冷凝水輸入至電芬頓氧化設備，對所 述冷凝水進行電芬頓氧化處理，破壞所述冷凝水中的有機物分子結構，生成 小分子中間體、或者礦化生成CO2和H2O，排放化學需氧量符合要求的排放水。
可選地，強制循環蒸發所述垃圾滲濾液，分離結晶體以及分離濃度達到 預定濃度的濃縮液，包括：
將所述垃圾滲濾液泵入強制循環換熱器，所述垃圾滲濾液在所述強制循 環換熱器中換熱升溫，
在強制循環泵推動下，升溫后的所述垃圾滲濾液進入結晶分離器，所述 結晶分離器的壓強小于所述強制循環換熱器，
在所述強制循環泵推動下，從所述結晶分離器出來的垃圾滲濾液返回所 述強制循環換熱器，經過所述強制循環換熱器后返回所述結晶分離器，以進 行循環處理，直到從所述結晶分離器排出的垃圾滲濾液的濃度液的濃度達到 預定濃度，排出結晶物以及濃縮液，
所述垃圾滲濾液在所述結晶分離器中發生閃蒸，析出結晶物，析出的所 述結晶物沉降在所述結晶分離器的底部以便排出，
所述垃圾滲濾液在所述結晶分離器中發生閃蒸時產生蒸汽，將所述蒸汽 送至離心壓縮機，所述蒸汽在所述離心壓縮機內升溫升壓，
將升溫升壓后的蒸汽送至所述強制循環換熱器，所述蒸汽作為所述強制 循環換熱器的加熱蒸汽，所述蒸汽在所述強制循環換熱器內與所述垃圾滲濾 液換熱，所述蒸汽冷卻為冷凝水，排出所述冷凝水。
可選地，所述強制循環泵連接在：所述結晶分離器的底部與所述強制循 環換熱器的底部之間。
可選地，具體是將升溫升壓后的蒸汽送至所述強制循環換熱器的換熱列 管的殼程，所述蒸汽具體是在所述殼程與所述換熱列管的管程的所述垃圾滲 濾液進行換熱。
可選地，在所述結晶分離器的底部通過立式管道與所述強制循環泵連接， 所述強制循環泵通過L型管與所述強制循環換熱器的底部連接，
所述強制循環換熱器的頂部通過管道與所述結晶分離器的中部連接，
所述結晶分離器的頂部與所述離心壓縮機連接，所述離心壓縮機與所述 強制循環換熱器的上部連接。
可選地，所述結晶分離器為立式結構。
可選地，所述強制循環換熱器中的換熱列管為：立式。
可選地，所述強制循環換熱器、和/或所述結晶分離器內溫度不高于80攝 氏度。
可選地，在所述結晶分離器的頂部設置有汽液分離器，與所述離心壓縮 機連接的管道連接在所述汽液分離器的上方，所述蒸汽經過所述汽液分離器 后進入所述離心壓縮機。
可選地，所述汽液分離器為過濾網，
所述過濾網的孔徑小于所述垃圾滲濾液析出的所述結晶物的直徑。
可選地，如果經過所述電芬頓氧化超聲波處理后的冷凝水的化學需氧量 不符合要求，則將所述冷凝水循環送回至將垃圾滲濾液輸入至強制循環蒸發 器，以返回步驟101，以進行循環處理，直至得到化學需氧量符合要求的排放 水。
本發明實施例提供的一種適用于垃圾滲濾液處理的系統，包括：
強制循環蒸發器、超聲吹脫處理池、以及電芬頓氧化設備，所述強制循 環蒸發器的冷凝水排出管與所述超聲吹脫處理池的進水口連接，所述超聲吹 脫處理池的水出口與所述電芬頓氧化設備的進水口連接;
所述強制循環蒸發器用于強制循環蒸發所述垃圾滲濾液，分離結晶體以 及分離濃度達到預定濃度的濃縮液;
所述超聲吹脫處理池內設置有超聲波探頭、與空氣壓縮機連接曝氣頭， 所述超聲波探頭用于輸出超聲波，所述曝氣頭用于鼓出含氧氣體;
所述電芬頓設備用于對進入所述電芬頓設備的水進行電芬頓處理。

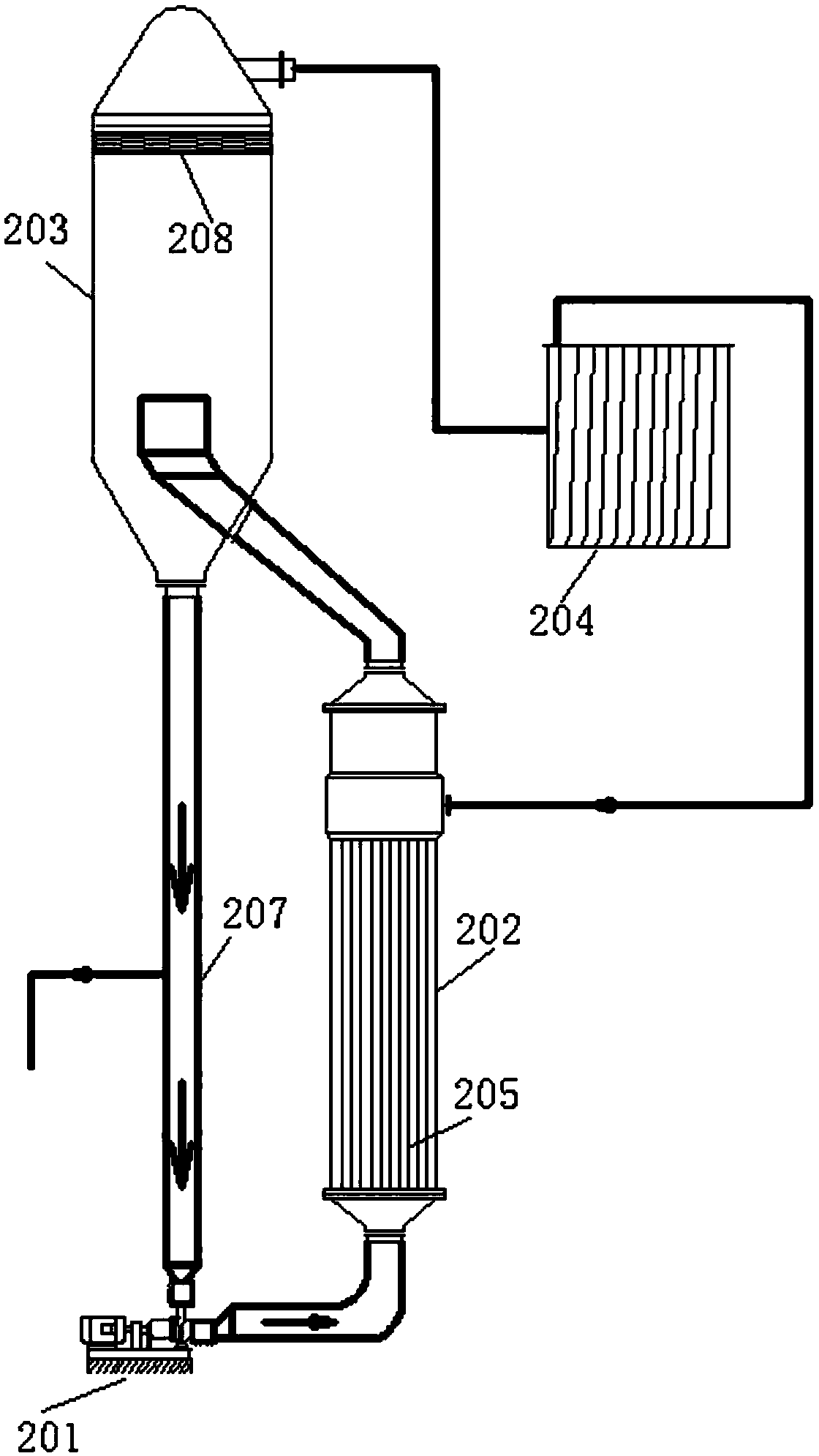

可選地，所述強制循環蒸發器包括：強制循環泵、強制循環換熱器、結 晶分離器、以及離心壓縮機;
所述強制循環泵連接在所述強制循環換熱器與所述結晶分離器之間，所 述離心壓縮機連接在所述結晶分離器與所述強制循環換熱器之間，
所述強制循環泵用于將所述結晶分離器中的垃圾滲濾液推進至所述強制 循環換熱器，經過所述強制循環換熱器循環返回所述結晶分離器，
所述離心壓縮機用于將所述結晶分離器排出的蒸汽進行升溫升壓處理， 將升溫升壓后的蒸汽送至所述強制循環換熱器，以作為所述強制循環換熱器 的加熱蒸汽，所述蒸汽在所述強制循環換熱器內與所述垃圾滲濾液換熱，所 述蒸汽冷卻為冷凝水，排出所述冷凝水。
可選地，所述結晶分離器的壓強小于所述強制循環換熱器。
可選地，所述強制循環泵連接在：所述結晶分離器的底部與所述強制循 環換熱器的底部之間。
可選地，在所述結晶分離器的底部通過立式管道與所述強制循環泵連接， 所述強制循環泵通過L型管與所述強制循環換熱器的底部連接，
所述強制循環換熱器的頂部通過管道與所述結晶分離器的中部連接，
所述結晶分離器的頂部與所述離心壓縮機連接，
所述離心壓縮機與所述強制循環換熱器的上部連接。
可選地，所述結晶分離器為立式結構。
可選地，所述強制循環換熱器中的換熱列管為：立式。
可選地，所述離心壓縮機的輸出端與所述強制循環換熱器的換熱列管的 殼程連接，用于將升溫升壓后的蒸汽送至所述殼程，以便所述蒸汽在所述殼 程與所述換熱列管的管程的所述垃圾滲濾液進行換熱。
可選地，在所述結晶分離器的頂部設置有汽液分離器，與所述離心壓縮 機連接的管道連接在所述汽液分離器的上方，所述蒸汽經過所述汽液分離器 后進入所述離心壓縮機。
可選地，所述汽液分離器為過濾網，
所述過濾網的孔徑小于所述垃圾滲濾液析出的所述結晶物的直徑。
11、根據權利要求1至10之任一所述的垃圾滲濾液處理工藝，其特征是，
如果經過所述電芬頓氧化超聲波處理后的冷凝水的化學需氧量不符合要 求，則將所述冷凝水循環送回至將垃圾滲濾液輸入至強制循環蒸發器，以返 回步驟101，以進行循環處理，直至得到化學需氧量符合要求的排放水。
12、一種適用于垃圾滲濾液處理的系統，其特征是，包括：
強制循環蒸發器、超聲吹脫處理池、以及電芬頓氧化設備，所述強制循 環蒸發器的冷凝水排出管與所述超聲吹脫處理池的進水口連接，所述超聲吹 脫處理池的水出口與所述電芬頓氧化設備的進水口連接;
所述強制循環蒸發器用于強制循環蒸發所述垃圾滲濾液，分離結晶體以 及分離濃度達到預定濃度的濃縮液;
所述超聲吹脫處理池內設置有超聲波探頭、與空氣壓縮機連接曝氣頭， 所述超聲波探頭用于輸出超聲波，所述曝氣頭用于鼓出含氧氣體;
所述電芬頓設備用于對進入所述電芬頓設備的水進行電芬頓處理。
13、根據權利要求12所述的適用于垃圾滲濾液處理的系統，其特征是，
所述強制循環蒸發器包括：強制循環泵、強制循環換熱器、結晶分離器、 以及離心壓縮機;
所述強制循環泵連接在所述強制循環換熱器與所述結晶分離器之間，所 述離心壓縮機連接在所述結晶分離器與所述強制循環換熱器之間，
所述強制循環泵用于將所述結晶分離器中的垃圾滲濾液推進至所述強制 循環換熱器，經過所述強制循環換熱器循環返回所述結晶分離器，
所述離心壓縮機用于將所述結晶分離器排出的蒸汽進行升溫升壓處理， 將升溫升壓后的蒸汽送至所述強制循環換熱器，以作為所述強制循環換熱器 的加熱蒸汽，所述蒸汽在所述強制循環換熱器內與所述垃圾滲濾液換熱，所 述蒸汽冷卻為冷凝水，排出所述冷凝水。
14、根據權利要求13所述的適用于垃圾滲濾液處理的系統，其特征是，
所述結晶分離器的壓強小于所述強制循環換熱器。
15、根據權利要求13所述的適用于垃圾滲濾液處理的系統，其特征是，
所述強制循環泵連接在：所述結晶分離器的底部與所述強制循環換熱器 的底部之間。
16、根據權利要求13所述的適用于垃圾滲濾液處理的系統，其特征是，
在所述結晶分離器的底部通過立式管道與所述強制循環泵連接，所述強 制循環泵通過L型管與所述強制循環換熱器的底部連接，
所述強制循環換熱器的頂部通過管道與所述結晶分離器的中部連接，
所述結晶分離器的頂部與所述離心壓縮機連接，
所述離心壓縮機與所述強制循環換熱器的上部連接。
17、根據權利要求16所述的適用于垃圾滲濾液處理的系統，其特征是，
所述結晶分離器為立式結構。
18、根據權利要求16所述的適用于垃圾滲濾液處理的系統，其特征是，
所述強制循環換熱器中的換熱列管為：立式。
19、根據權利要求16所述的適用于垃圾滲濾液處理的系統，其特征是，
所述離心壓縮機的輸出端與所述強制循環換熱器的換熱列管的殼程連 接，用于將升溫升壓后的蒸汽送至所述殼程，以便所述蒸汽在所述殼程與所 述換熱列管的管程的所述垃圾滲濾液進行換熱。
19、根據權利要求12所述的適用于垃圾滲濾液處理的系統，其特征是，
在所述結晶分離器的頂部設置有汽液分離器，與所述離心壓縮機連接的 管道連接在所述汽液分離器的上方，所述蒸汽經過所述汽液分離器后進入所 述離心壓縮機。
20、根據權利要求19所述的適用于垃圾滲濾液處理的系統，其特征是，
所述汽液分離器為過濾網，
所述過濾網的孔徑小于所述垃圾滲濾液析出的所述結晶物的直徑。
由上可見，應用本實施例方案，本實施例采用強制循環蒸發、超聲波吹 脫、電芬頓氧化處理工藝處理，其具有以下的有益效果：
1、處理過量中基本上沒有添加其它的藥劑，只使用電能，不新增加污染 物;
2、FC型蒸發器及電芬頓氧化屬于自身循環再利用的工藝環節，使得垃圾 滲濾液處理成本大大降低;
3、超聲吹脫與電芬頓氧化有協和作用，有利于垃圾滲濾液中的NH3-N 與COD的去除。
