申請日2015.07.29

　　公開(公告)日2016.04.20

　　IPC分類號F16L39/00; F16L47/32; B01F5/02

　　摘要

　　本實用新型涉及一種用于水處理器的密封管道，包括多個相互連接的管體，其中管體為通過注塑密封一體的管體。該用于水處理器的密封管道中的管體通過注塑的方式密封為一體連接的結構，能夠長期保證相連管體間的密封性能，密封效果更好。該用于水處理器的密封管道能夠有效避免水處理器在使用過程中出現的漏水情況，使得使用該密封管道系統的水處理器使用壽命長，能夠得到更加優秀的用戶體驗。

　　權利要求書

　　1.一種用于水處理器的密封管道，包括多個相互連接的管體，其特征在于：所述相鄰管體之間以注塑密封一體的連接方式相連接;

　　所述管體包括進水管(2)、出水管及將臭氧和水在其內進行混合的氣液混合裝置，其中，所述氣液混合裝置的入口端與所述進水管(2)的出口端通過注塑密封以實現一體連接，所述氣液混合裝置的出口端與出水管的入口端通過注塑密封為一體。

　　2.根據權利要求1所述的用于水處理器的密封管道，其特征在于：相互連接的兩個所述管體之間還設置有密封圈(1)。

　　3.根據權利要求1所述的用于水處理器的密封管道，其特征在于：所述氣液混合裝置包括相互連通的射流混合器和混合管(5)，其中所述射流混合器的入口端與所述進水管(2)的出口端通過注塑密封為一體，所述混合管(5)的出口端與所述出水管的入口端通過注塑密封為一體。

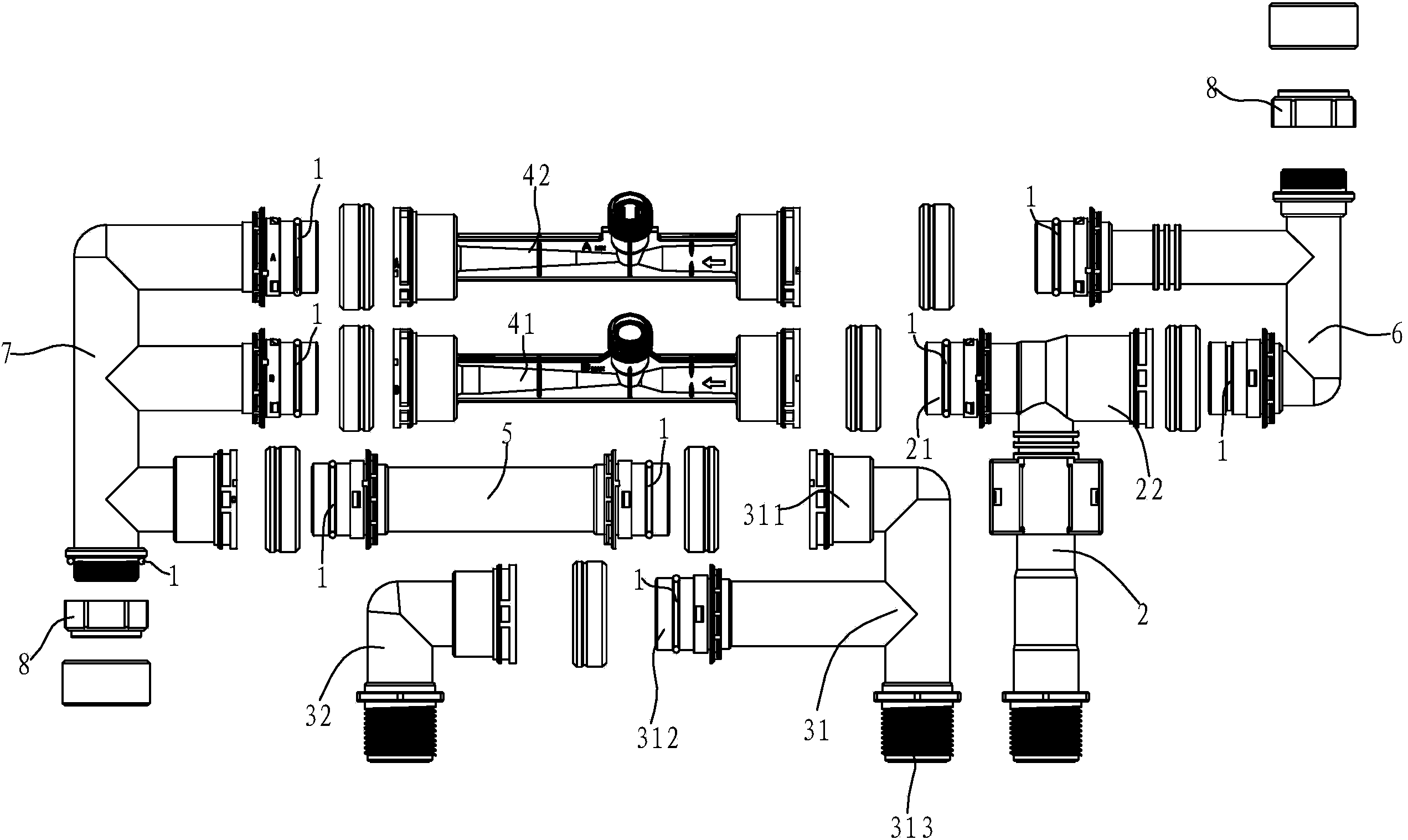

　　4.根據權利要求3所述的用于水處理器的密封管道，其特征在于：所述射流混合器包括并聯連接的第一射流混合器(41)和第二射流混合器(42)，所述第一射流混合器(41)、第二射流混合器(42)通過三通管(6)與所述進水管(2)相連，所述第一射流混合器(41)、第二射流混合器(42)通過四通管(7)與所述混合管(5)相連;

　　其中，所述進水管(2)具有第一出口(21)和第二出口(22)，所述進水管(2)的第一出口(21)端與第一射流混合器(41)的入口端通過注塑密封為一體，所述進水管(2)的第二出口(22)端與三通管(6)的第一連接端通過注塑密封為一體;

　　所述三通管(6)的第二連接端與第二射流混合器(42)的入口端通過注塑密封為一體，所述三通管(6)的第三連接端通過注塑密封為一體一堵蓋(8);

　　所述四通管(7)的第一連接端與第二射流混合器(42)的出口端通過注塑密封為一體，所述四通管(7)的第二連接端與第一射流混合器(41)的出口端通過注塑密封為一體，所述四通管(7)的第三連接端與混合管(5)的入口端通過注塑密封為一體，所述四通管(7)的第四連接端通過注塑密封為一體一堵蓋(8)。

　　5.根據權利要求1所述的用于水處理器的密封管道，其特征在于：所述出水管包括第一出水管(31)和第二出水管(32)，所述第一出水管(31)具有入口(311)、連接口(312)和出口(313);

　　第一出水管(31)的入口端與所述混合管(5)的出口端通過注塑密封為一體，第一出水管(31)的連接口端與第二出水管(32)的入口端通過注塑密封為一體。

　　說明書

　　一種用于水處理器的密封管道

　　技術領域

　　本實用新型涉及水處理器技術領域，具體涉及一種用于水處理器的密封管道。

　　背景技術

　　隨著水質惡化問題的出現，不同領域根據對用水水質的要求，出現了各種水處理器用于凈化水質。

　　公知地，水處理器內部設置有多段相互連接的管道，水處理器內部管道的密封狀況直接影響水處理器的正常使用，進而影響水處理器的用戶體驗。如授權公告號為CN201534791U(申請?zhí)枮?00920198295.2)的中國實用新型專利《家用水處理器》，以及授權公告號為CN204079611U(申請?zhí)枮?01420265323.9)的中國實用新型專利《一種水處理器》，其中公開的水處理器殼體內均設置有多個相互連接的管道。通常水處理器內部的管道通過螺紋連接，同時配合密封膠或者密封圈進行密封，但是水處理器中的水溶有臭氧，容易加速密封圈、密封膠、螺紋塑料老化而引起密封泄漏，管道的密封可靠性低。

　　實用新型內容

　　本實用新型所要解決的技術問題是針對上述現有技術提供一種能夠?qū)崿F(xiàn)長期可靠密封的用于水處理器的密封管道。

　　本實用新型解決上述問題所采用的技術方案為：一種用于水處理器的密封管道，包括多個相互連接的管體，其特征在于：所述相鄰管體之間以注塑密封一體的連接方式相連接。

　　為了加強密封效果，相互連接的兩個所述管體之間還設置有密封圈。

　　所述管體包括進水管、出水管及將臭氧和水在其內進行混合的氣液混合裝置，其中，所述氣液混合裝置的入口端與所述進水管的出口端通過注塑密封為一體，所述氣液混合裝置的出口端與出水管的入口端通過注塑密封為一體。

　　所述氣液混合裝置包括相互連通的射流混合器和混合管，其中所述射流混合器的入口端與所述進水管的出口端通過注塑密封為一體，所述混合管的出口端與所述出水管的入口端通過注塑密封為一體。

　　所述射流混合器包括并聯連接的第一射流混合器和第二射流混合器，所述第一射流 混合器、第二射流混合器通過三通管與所述進水管相連，所述第一射流混合器、第二射流混合器通過四通管與所述混合管相連;

　　其中，所述進水管具有第一出口和第二出口，所述進水管的第一出口端與第一射流混合器的入口端通過注塑密封為一體，所述進水管的第二出口端與三通管的第一連接端通過注塑密封為一體;

　　所述三通管的第二連接端與第二射流混合器的入口端通過注塑密封為一體，所述三通管的第三連接端通過注塑密封為一體一堵蓋;

　　所述四通管的第一連接端與第二射流混合器的出口端通過注塑密封為一體，所述四通管的第二連接端與第一射流混合器的出口端通過注塑密封為一體，所述四通管的第三連接端與混合管的入口端通過注塑密封為一體，所述四通管的第四連接端通過注塑密封為一體一堵蓋。

　　所述出水管包括第一出水管和第二出水管，所述第一出水管具有入口、連接口和出口;

　　第一出水管的入口端與所述混合管的出口端通過注塑密封為一體，第一出水管的連接口端與第二出水管的入口端通過注塑密封為一體。

　　與現有技術相比，本實用新型的優點在于：該一種用于水處理器的密封管道中的管體通過注塑的方式密封為一體連接的結構，能夠長期保證相連管體間的密封性能，密封效果更好。該用于水處理器的密封管道能夠有效避免水處理器在使用過程中出現的漏水情況，使得使用該密封管道系統的水處理器使用壽命長，能夠得到更加優秀的用戶體驗。
