申請日2015.07.29

　　公開(公告)日2015.12.16

　　IPC分類號E02B3/16; E03F5/02

　　摘要

　　本實用新型屬于市政工程技術領域，其公開了設置在河道內的密閉污水檢查井，包括鋼筋混凝土的井體、井蓋、支座、螺固件，井蓋位于井體上方，井蓋與支座采用螺固件連接，支座與井體的鋼筋焊接，井體上部設置通氣管敷設在河堤上，通氣管頂部管口高于洪水位。本實用新型密閉性好，解決了檢查井影響行洪安全、破壞河道景觀的問題，可保證井內外氣體壓力平衡。

　　權利要求書

　　1.設置在河道內的密閉污水檢查井，其特征在于：包括鋼筋混凝土的井體、井蓋、支座、螺固件，所述的井蓋位于井體上方，所述的井蓋與支座采用螺固件連接，所述的支座與井體的鋼筋焊接，所述的井體上部設置通氣管敷設在河堤上，通氣管頂部管口高于洪水位。

　　2.如權利要求1所述的設置在河道內的密閉污水檢查井，其特征在于：還包括密封橡膠墊圈，其設于井蓋與支座之間。

　　3.如權利要求1所述的設置在河道內的密閉污水檢查井，其特征在于：所述的通氣管上方還設置有通氣帽。

　　4.如權利要求1所述的設置在河道內的密閉污水檢查井，其特征在于：還包括防水套管，所述的防水套管安裝于通氣管與井體連接處。

　　5.如權利要求1～4任一項所述的設置在河道內的密閉污水檢查井，其特征在于：所述的通氣管為雙層結構，內層為鋼管，鋼管外層包覆聚氨酯泡沫塑料層。

　　說明書

　　設置在河道內的密閉污水檢查井

　　技術領域

　　本實用新型涉及市政工程技術領域，具體為一種設置在河道內的密閉污水檢查井。

　　背景技術

　　隨著城市建設的快速發展，城市污水排放量快速增長。舊城區房屋密集，往往直接修建在河道邊緣，甚至河岸上，日常產生的生活污水、工業廢水直接排入合流管渠后最終匯入河流，造成河流污染嚴重，水質發黑、發臭，嚴重影響居民的身心健康。如要將污水管道埋設在河岸上，房屋拆遷量大，管道埋設較深，工程投資大，實施困難，因此很多城市舊城區的污水管道埋設在河道內，沿河岸收集污水。為了防止河水進入污水檢查井或者超量污水溢流至河道，現有工程常規做法需將檢查井頂面提高至洪水位以上，該做法會影響河道行洪安全，同時對河道景觀造成嚴重的破壞。

　　實用新型內容

　　本實用新型的目的在于提供一種設置在河道內的密閉污水檢查井，以解決背景技術的問題。

　　為實現上述目的，本實用新型采用以下技術方案：

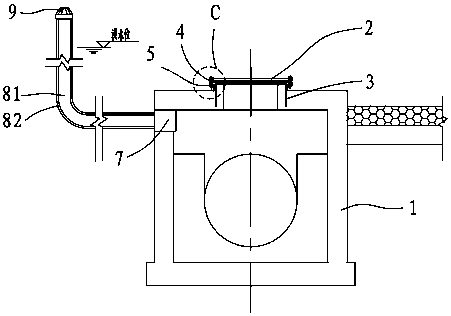

　　設置在河道內的密閉污水檢查井，包括鋼筋混凝土的井體、井蓋、支座、螺固件，所述的井蓋位于井體上方，所述的井蓋與支座采用螺固件連接，所述的支座與井體的鋼筋焊接，所述的井體上部設置通氣管敷設在河堤上，通氣管頂部管口高于洪水位。

　　優選地，還包括密封橡膠墊圈，其設于井蓋與支座之間。

　　優選地，所述的通氣管上方還設置有通氣帽。

　　進一步地，還包括防水套管，所述的防水套管安裝于通氣管與井體連接處。

　　優選地，所述的通氣管為雙層結構，內層為鋼管，鋼管外層包覆聚氨酯泡沫塑料層。

　　采用上述技術方案后，本實用新型解決了檢查井影響行洪安全、破壞河道景觀的問題，防止河水進入檢查井或超量污水溢流至河道，同時保證井內外氣體壓力平衡、水流穩定。本實用新型具有密閉性好、制造成本低、維護管理方便、運行安全可靠的有益效果。
