申請日2015.07.29

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/12

　　摘要

　　本實用新型涉及一種污泥快速風干機，所述污泥快速風干機從上至下依次包括上箱體、下箱體和支撐腳，所述下箱體內包括一個以上的污泥切割體，所述的污泥切割體包括進料螺旋、飛刀、第二轉軸和出料螺旋，所述的進料螺旋、飛刀和出料螺旋安裝在第二轉軸上。本實用新型提出的一種污泥快速風干機可實現標準化、自動化流水線式的生產，具有耗能低，污泥含水率少，成本低，處理污泥能力大，可連續工作，極大降低成本，提高生產率，具有較好的經濟技術效益，并確保處理后污泥的含水率達到國家標準。

　　權利要求書

　　1.一種污泥快速風干機，其特征在于所述污泥快速風干機從上至下依次包括上箱體、下箱體和支撐腳，所述下箱體內包括一個以上的污泥切割體，所述的污泥切割體包括進料螺旋、飛刀、第二轉軸和出料螺旋，所述的進料螺旋、飛刀和出料螺旋安裝在第二轉軸上。

　　2.根據權利要求1所述的污泥快速風干機，其特征在于所述上箱體外部設置有進料斗、吊耳、熱風入口和尾氣排放口。

　　3.根據權利要求2所述的污泥快速風干機，其特征在于所述吊耳設置于所述上箱體頂部，且數量為1個以上。

　　4.根據權利要求1所述的污泥快速風干機，其特征在于所述下箱體外部設置有減速機、第一轉軸和出料口。

　　5.根據權利要求4所述的污泥快速風干機，其特征在于所述第一轉軸下還設置有帶座軸承。

　　6.根據權利要求1所述的污泥快速風干機，其特征在于所述飛刀等間隔均勻布設在所述第二轉軸兩側，且數量為2個以上。

　　說明書

　　一種污泥快速風干機

　　技術領域

　　本實用新型涉及一種污泥快速風干機。屬于污水處理領域，可適用于污泥的風干處理。

　　背景技術

　　在污水處理過程中有大量的污泥產生。污泥含水率問題長期以來始終是業內的一個難點。國家標準要求污泥的含水率必須在60%以下才能外運處理。可現有的污泥處理設備很難做到處理后的污泥含水率小于60%。目前我國的污泥干化方式主要有：堆肥干化、生物干化、石灰干化、加熱干化、水熱干化、太陽能干化等。各種方法各有其優缺點，熱能干化、水熱干化成本較高，風干化成本較低，但需要的時間成本較長。

　　目前的污泥風干法需要較長時間是因?yàn)槲勰囡L(fēng)干時，污泥表面容易很快結皮，使得污泥內部水份遷移極慢。如果有足夠的污泥攤鋪面積，其風干速度將會得到極大提高。但將污泥攤成薄片晾干，占地面積過大而難以實現，還容易造成二次污染。因此如何使傳統的污泥快速風干化一直是一個業內難題。

　　現在也有一些污泥風干設備在一定的情況下取得了較好的效果，但仍存在上述的一些問題。綜上所述，為解決現有技術中存在的風干速度慢、耗能高、容易造成二次污染等問題，目前亟需發明一種可實現標準化、自動化流水線式的生產，具有耗能低，污泥含水率少，成本低，處理污泥能力大，可連續工作的新型污泥快速風干機。

　　實用新型內容

　　本實用新型提出一種可實現標準化、自動化流水線式的生產，具有耗能低，污泥含水率少，成本低，處理污泥能力大，可連續工作的新型污泥快速風干機，解決了現有技術中存在的風干速度慢、耗能高、容易造成二次污染等問題。

　　本實用新型的技術方案是這樣實現的：

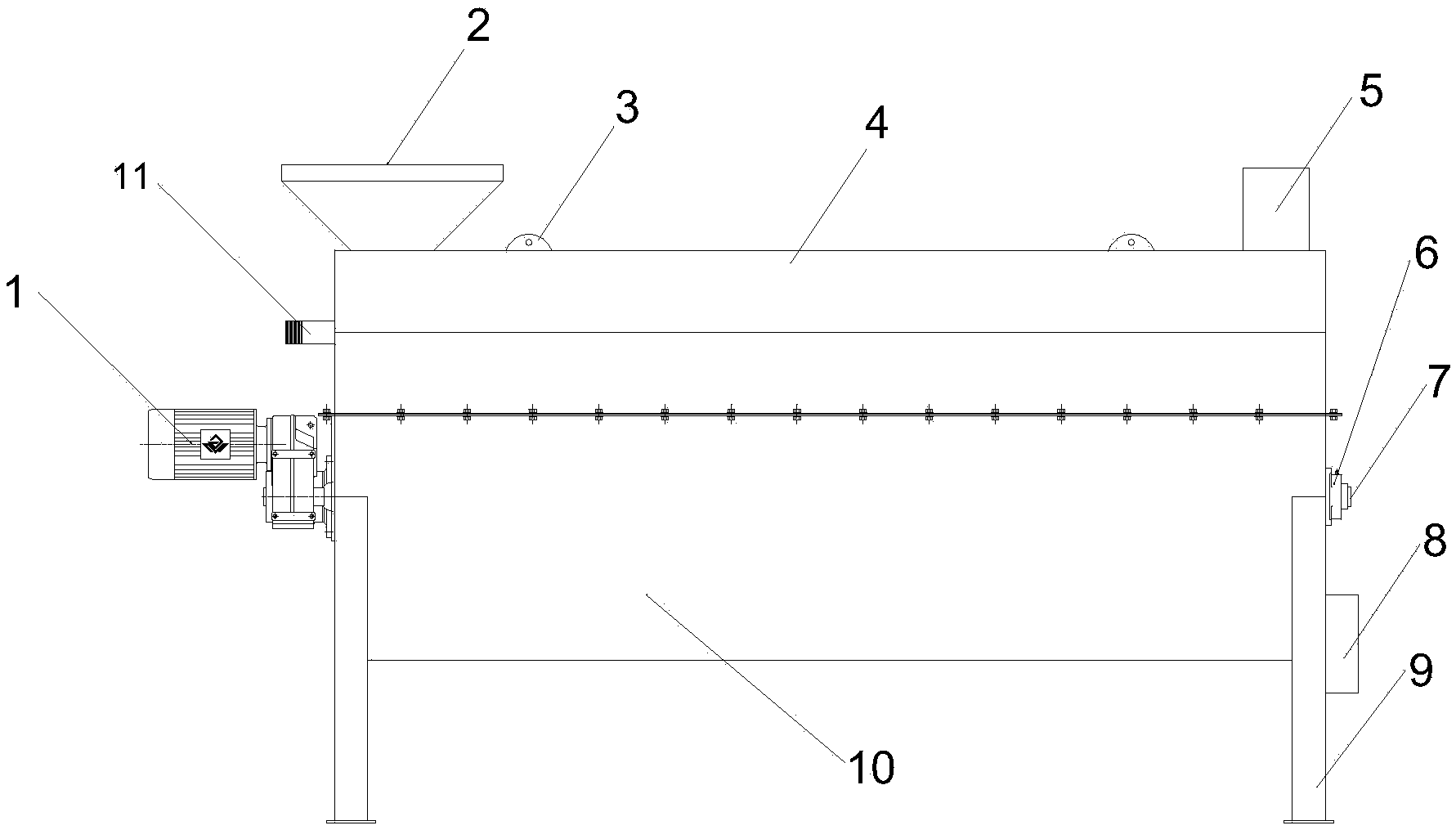

　　一種污泥快速風干機，其特征在于所述污泥快速風干機從上至下依次包括上箱體、下箱體和支撐腳，所述下箱體內包括一個以上的污泥切割體，所述的污泥切割體包括進料螺旋、飛刀、第二轉軸和出料螺旋，所述的進料螺旋、飛刀和出料螺旋安裝在第二轉軸上。

　　進一步地，所述上箱體外部設置有進料斗、吊耳、熱風入口和尾氣排放口。

　　上述吊耳設置于所述上箱體頂部，且數量為1個以上。

　　所述下箱體外部設置有減速機、第一轉軸和出料口。

　　上述第一轉軸下還設置有帶座軸承。

　　所述飛刀等間隔均勻布設在所述第二轉軸兩側，且數量為2個以上。

　　本實用新型具有以下的特點和有益效果：

　　本實用新型中污泥快速風干機采用風干的方式降低污泥含水率，耗能低。由于污泥是定量投進進料斗的，污泥在污泥快速風干機里的存量不大，所以主體設備所需的動力低。污泥快速風干機體積小，占地面積小，可連續工作，處理污泥能力大，可實現污泥含水率在60%以下，且污泥的含水率可根據需求，手動調整。污泥在密封的污泥快速風干機中進行切割和風干，所釋放的尾氣通過尾氣排放口進行到其他設備中，污染小。
