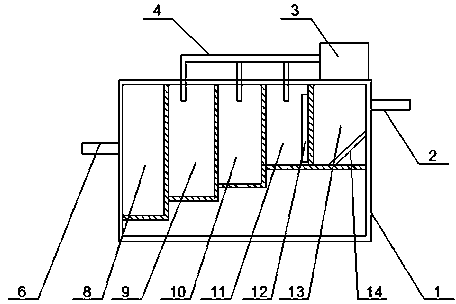

　　本實用新型公開了一種污水凈化模擬裝置，包括箱體、進水口及出水口，箱體左側靠后位置設置有進水口，箱體右側靠上位置設置有出水口;箱體內從左到右依次設置有第一隔板、第二隔板、第三隔板及第四隔板，且將箱體從左到右分割成為沉積室、厭氧室、第一好氧室、第二好氧室及沉淀排水室，沉積室、厭氧室、第一好氧室及第二好氧室的底面依次升高;第一隔板與第三隔前端設有通流口，第二隔板與第四隔板后端也設有通流口;第二好氧室內對稱設置有卡槽，卡槽內安裝有能上下滑動的導流板;沉淀排水室內設置有斜板。本新型結構設計合理，操作簡單，使用方便，功能齊全等特點，能清晰的模擬出污水凈化的過程。

　　權利要求書

　　1.一種污水凈化模擬裝置，包括箱體、進水口及出水口，其特征在于，所述箱體左側靠后位置設置有進水口，所述箱體右側靠上位置設置有出水口;所述箱體內從左到右依次設置有第一隔板、第二隔板、第三隔板及第四隔板，且將箱體從左到右分割成為沉積室、厭氧室、第一好氧室、第二好氧室及沉淀排水室，所述沉積室、厭氧室、第一好氧室及第二好氧室的底面依次升高;所述第一隔板與第三隔前端設有通流口，所述第二隔板與第四隔板后端也設有通流口;所述第二好氧室內對稱設置有卡槽，所述卡槽內安裝有能上下滑動的導流板;所述沉淀排水室內設置有斜板，所述斜板一端連接于沉淀排水室的底面，另一端連接于沉淀排水室的右側內壁上且位于出水口下方;所述箱體上端右側設置有熱水器，所述熱水器左端連接有水管，所述水管分別與厭氧室、第一好氧室及第二好氧室的上端相連通;所述厭氧室、第一好氧室及第二好氧室的前端上部及底部均開有出水孔，所述所述厭氧室、第一好氧室及第二好氧室前端上部的出水孔與節水閥固定連接，所述厭氧室、第一好氧室及第二好氧室前端底部的出水孔與出水閥定連接。

　　2.根據權利要求1所述的污水凈化模擬裝置，其特征在于，所述厭氧室、第一好氧室及第二好氧室前端上部的出水孔的下方均設有平板，且與平板的上表面相切。

　　3.根據權利要求1所述的污水凈化模擬裝置，其特征在于，所述出水孔位圓孔。

　　4.根據權利要求1所述的污水凈化模擬裝置，其特征在于，所述沉積室、厭氧室、第一好氧及第二好氧室中相鄰兩腔的底面高度差為15-30厘米。

　　說明書

　　一種污水凈化模擬裝置

　　技術領域

　　本實用新型涉及一種模擬實驗裝置，具體是一種污水凈化模擬裝置。

　　背景技術

　　在當今社會水之源的凈化越來越受到人們的重視，但在建造污水凈化設備時存在著成本好、施工困難、耗時久等問題，而通過模擬實驗可以分析該設備是否具有凈化功能、凈化效率、施工難度問題，為此污水凈化模擬裝置越來越受到人們的歡迎。

　　實用新型內容

　　本實用新型的目的在于提供一種污水凈化模擬裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種污水凈化模擬裝置，包括箱體、進水口及出水口，所述箱體左側靠后位置設置有進水口，所述箱體右側靠上位置設置有出水口;所述箱體內從左到右依次設置有第一隔板、第二隔板、第三隔板及第四隔板，且將箱體從左到右分割成為沉積室、厭氧室、第一好氧室、第二好氧室及沉淀排水室，所述沉積室、厭氧室、第一好氧室及第二好氧室的底面依次升高;所述第一隔板與第三隔前端設有通流口，所述第二隔板與第四隔板后端也設有通流口;所述第二好氧室內對稱設置有卡槽，所述卡槽內安裝有能上下滑動的導流板;所述沉淀排水室內設置有斜板，所述斜板一端連接于沉淀排水室的底面，另一端連接于沉淀排水室的右側內壁上且位于出水口下方;所述箱體上端右側設置有熱水器，所述熱水器左端連接有水管，所述水管分別與厭氧室、第一好氧室及第二好氧室的上端相連通;所述厭氧室、第一好氧室及第二好氧室的前端上部及底部均開有出水孔，所述所述厭氧室、第一好氧室及第二好氧室前端上部的出水孔與節水閥固定連接，所述厭氧室、第一好氧室及第二好氧室前端底部的出水孔與出水閥定連接。

　　作為本實用新型進一步的方案：所述厭氧室、第一好氧室及第二好氧室前端上部的出水孔的下方均設有平板，且與平板的上表面相切。

　　作為本實用新型再進一步的方案：所述出水孔位圓孔。

　　作為本實用新型再進一步的方案：所述沉積室、厭氧室、第一好氧及第二好氧室中相鄰兩腔的底面高度差為15-30厘米。

　　與現有技術相比，本實用新型的有益效果是：本實用新型盡可能拉長廢水在沉積室、厭氧室、第一好氧室、第二好氧室及沉淀排水室中的行進距離，使沉淀凈化更充分;在沉積室、厭氧室、第一好氧室及第二好氧室底面設為階梯狀，使底部的污泥不會被水流帶動，從而不影響沉淀效果;熱水器將熱水送入?yún)捬跏�、第一好氧室及第二好氧室�?nèi)，提高厭氧室、第一好氧室及第二好氧室內污水的溫度，促進厭氧微生物及好氧微生物的生長繁殖，加快厭氧處理及好氧處理的速度，提高污水處理的效率，提高凈化效果;由于第一隔板、第二隔板、第三隔板及第四隔板上均設有通流孔，使污水可以在沉積室、厭氧室、第一好氧室、第二好氧室及沉淀排水室之間流通;在厭氧室、第一好氧室、第二好氧室底部均設有出水孔，出水閥與厭氧室、第一好氧室、第二好氧室底部底部的出水孔固定連接，使污水凈化模擬裝置內的空氣及水流可以自由流通;在第二好氧室底部的內壁上設有對稱的卡槽，卡槽內安裝有導流板，且導流板可以上下移動，使第二好氧室底部產生獨立的循環體系;出水孔之間相互連接可以產生多個內循環，使污水的凈化更加徹底;斜板位于出水口的下方，使沉淀排水室內殘留的雜質沉淀在一處，以便于排出。

　　綜上所述，本新型結構設計合理，操作簡單，使用方便，功能齊全等特點，能清晰的模擬出污水凈化的過程。
