申請日2015.09.01
公開(公告)日2016.09.21
IPC分類號C02F3/30
摘要
本發明公開了一種不分區的膜生物污水處理方法，包括以下工藝步驟：通過曝氣控制使反應容器內溶解氧濃度為0～1.5mg/L，整個反應容器維持在兼氧環境下。本發明還公開了一種不分區的膜生物污水處理系統，包括反應容器、膜分離系統、產水系統和曝氣系統，所述膜分離系統置于所述反應容器內，所述產水系統與所述膜分離系統連通用于抽出膜分離系統中的濾液，所述曝氣系統用于對所述反應容器以及所述膜分離系統曝氣;所述曝氣系統被配置成能使反應容器內溶解氧濃度為0～1.5mg/L，整個反應容器維持在兼氧環境下。本發明的不分區的膜生物污水處理方法及系統僅僅存在兼氧區，便于控制且溶解氧消耗量低。

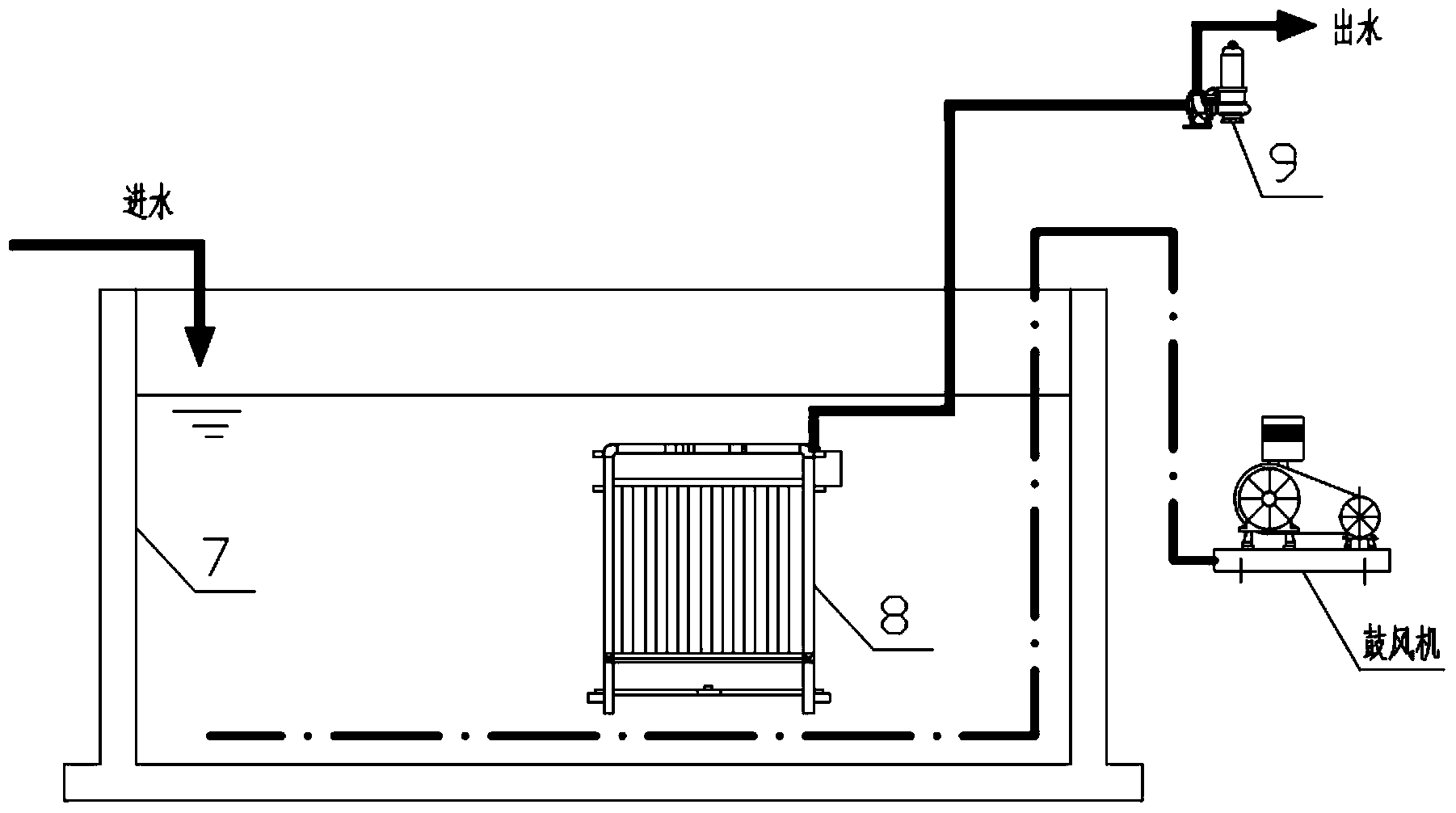

摘要附圖
權利要求書
1.一種不分區的膜生物污水處理方法，其特征在于，包括以下工藝步驟：通過曝氣控制使反應容器內溶解氧濃度為0～1.5mg/L，整個反應容器維持在兼氧環境下。
2.根據權利要求1所述的不分區的膜生物污水處理方法，其特征在于：其中膜分離系統區域溶解氧濃度低于1.5mg/L，其他區域溶解氧濃度低于0.5mg/L，所述膜分離系統區域的溶解氧濃度高于其他區域的溶解氧濃度。
3.一種不分區的膜生物污水處理系統，其特征在于：包括反應容器、膜分離系統、產水系統和曝氣系統，所述膜分離系統置于所述反應容器內，所述產水系統與所述膜分離系統連通用于抽出膜分離系統中的濾液，所述曝氣系統用于對所述反應容器以及所述膜分離系統曝氣;所述曝氣系統被配置成能使反應容器內溶解氧濃度為0～1.5mg/L，整個反應容器維持在兼氧環境下。
4.根據權利要求3所述的不分區的膜生物污水處理系統，其特征在于：其中膜分離系統區域溶解氧濃度低于1.5mg/L，其他區域溶解氧濃度低于0.5mg/L，所述膜分離系統區域的溶解氧濃度高于其他區域的溶解氧濃度。
5.根據權利要求3所述的不分區的膜生物污水處理系統，其特征在于：所述膜分離系統選用微濾膜或超濾膜，所述曝氣系統使用微孔曝氣或穿孔曝氣或二者組合。
6.根據權利要求4所述的不分區的膜生物污水處理系統，其特征在于：所述曝氣系統通過將曝氣量集中分布于膜分離系統區域?qū)崿F(xiàn)對所述膜分離系統的沖刷。
7.根據權利要求5所述的不分區的膜生物污水處理系統，其特征在于：通過增加膜區附近曝氣穿孔管的孔洞數量或增加孔徑將曝氣量集中分布于膜分離系統區域。
8.根據權利要求5所述的不分區的膜生物污水處理系統，其特征在于：通過增加膜區附近的微孔曝氣盤的數量將曝氣量集中分布于膜分離系統區域。
說明書
一種不分區的膜生物污水處理方法及系統
技術領域
本發明涉及污水處理領域，尤其涉及一種不分區的膜生物污水處理方法及系統。
背景技術
常規生化污水處理方法，為提高污水生化性、保證脫氮除磷的效果，反應系統內必須分布多種溶解氧環境，以實現大分子有機物分解為小分子有機物(厭氧環境下)、排泥除磷(厭氧環境下釋放磷—好氧環境下聚合磷)、硝化(好氧環境)與反硝化(兼性厭氧/缺氧環境)脫氮等反應，達到降解污染物的效果。該方法的流程如圖1所示。
常規生化污水處理方法污染物降解過程如下：
C10H19O3N+CO2+SO4→R-COOH+CH4+NH3+H2S+H2O(厭氧段產生臭味)
C10H19O3N+NO3-→CO2+N2+H2O(缺氧段)
C10H19O3N+O2→CO2+NO3-+H2O(好氧段)
NH3+O2→NO3-+H2O(好氧段)
上述反應式C10H19O3N用于指代所有有機物，可以理解的，有機物還可以是其他分子結構。
常規生化污水處理方法所需的溶解氧處于多種狀態且相互之間存在界限，即在同一反應系統內，存在不同的溶解氧環境的區域，如圖4所示。
常規的MBR膜生物反應器污水處理方法的流程如圖2所示，也一樣存在不同的溶解氧環境的區域。
常規生化污水處理方法和常規的MBR膜生物反應器污水處理方法在實際應用中,各段分別在不同構筑物或不同區域內實現，工藝過程繁雜，而且不同段常需單獨配套系統裝置，控制點多、能耗高、維護困難，從而導致運行效果不穩定。
公開號為CN101885538B的發明專利公開了一種不排泥除磷膜生物反應器工藝，該不排泥除磷膜生物反應器工藝利用曝氣控制，使得膜生物反應器內形成好氧-兼氧-厭氧的環境，磷在厭氧區被微生物釋放出來后，在系統中的磷酸鹽還原菌的作用下，轉化為磷化氫釋放，并經曝氣系統吹脫進入大氣，實現了不排泥除磷。但該技術方案仍需要控制反應器內溶解氧環境，使其溶解氧狀態分為好氧——兼氧——厭氧等兩或三甚至更多區域，為了實現好氧吸磷——厭氧釋磷的過程，由于在同一區域內難以既存在好氧又存在厭氧，其除磷所必須的兩個反應過程要在多個溶解氧區完成。為嚴格實現該過程，其溶解氧消耗量仍偏大且控制點不好操作。
發明內容
本發明所解決的技術問題是提供一種不分區的膜生物污水處理方法及系統。
本發明解決其技術問題所采用的技術方案是：
一種不分區的膜生物污水處理方法，包括以下工藝步驟：通過曝氣控制使反應容器內溶解氧濃度為0～1.5mg/L，整個反應容器維持在兼氧環境下。
其中膜分離系統區域溶解氧濃度低于1.5mg/L，其他區域溶解氧濃度低于0.5mg/L，所述膜分離系統區域的溶解氧濃度高于其他區域的溶解氧濃度。
污染物磷的降解過程如下：
有機物+磷酸鹽+兼性微生物→微生物細胞(有機磷)
微生物細胞(有機磷)+兼性微生物→P2H4/PH3
污染物氮的主要降解過程如下：
1/2NH4+(氨氮)+1/2H2O+1/4O2+兼性微生物→1/2NO2-+2e+3H+
1/2NH4+(氨氮)+1/2NO2-+兼性微生物→1/2N2+H2O。
隨著進水中氮濃度發生變化，反應系統中氮的降解過程還伴隨著短程硝化反硝化等反應。
本發明還公開了一種不分區的膜生物污水處理系統，包括反應容器、膜分離系統、產水系統和曝氣系統，所述膜分離系統置于所述反應容器內，所述產水系統與所述膜分離系統連通用于抽出膜分離系統中的濾液，所述曝氣系統用于對所述反應容器以及所述膜分離系統曝氣;所述曝氣系統被配置成能使反應容器內溶解氧濃度為0～1.5mg/L，整個反應容器維持在兼氧環境下。
其中膜分離系統區域溶解氧濃度低于1.5mg/L，其他區域溶解氧濃度低于0.5mg/L，所述膜分離系統區域的溶解氧濃度高于其他區域的溶解氧濃度。
所述膜分離系統選用微濾膜或超濾膜。
所述曝氣系統使用微孔曝氣或穿孔曝氣或二者組合。
所述曝氣系統通過將曝氣量集中分布于膜分離系統區域?qū)崿F(xiàn)對所述膜分離系統的沖刷。
可通過增加膜區附近曝氣穿孔管的孔洞數量或增加孔徑將曝氣量集中分布于膜分離系統區域。
也可通過增加膜區附近的微孔曝氣盤的數量將曝氣量集中分布于膜分離系統區域。
與現有技術相比較，本發明的不分區的膜生物污水處理方法及系統僅僅存在兼氧區，便于控制且溶解氧消耗量低。在膜分離系統區域溶解氧濃度略高只是為了沖刷。
