申請日2015.07.29

　　公開(公告)日2016.01.20

　　IPC分類號D06B23/20

　　摘要

　　本實用新型涉及一種甲苯抽出機廢水收集循環使用系統，包括水封槽，水封槽上設置進水管道，水封槽內設置牽引輥，牽引輥上繞設基布;其特征是：在所述水封槽的下方設置接水盤，接水盤的底部通過第一管道連接過濾器，過濾器通過第二管道連接儲水槽，儲水槽通過第三管道和循環水泵連接水封槽。在所述進水管道的出水端設置第一閥體。在所述第三管道的出水端分別設置第二閥體。在所述接水盤出水端的第一管道上設置第三閥體。本實用新型所述甲苯抽出機廢水收集循環使用系統，能夠減少廢水排放，減少資源消耗，降低對環境的影響。

　　權利要求書

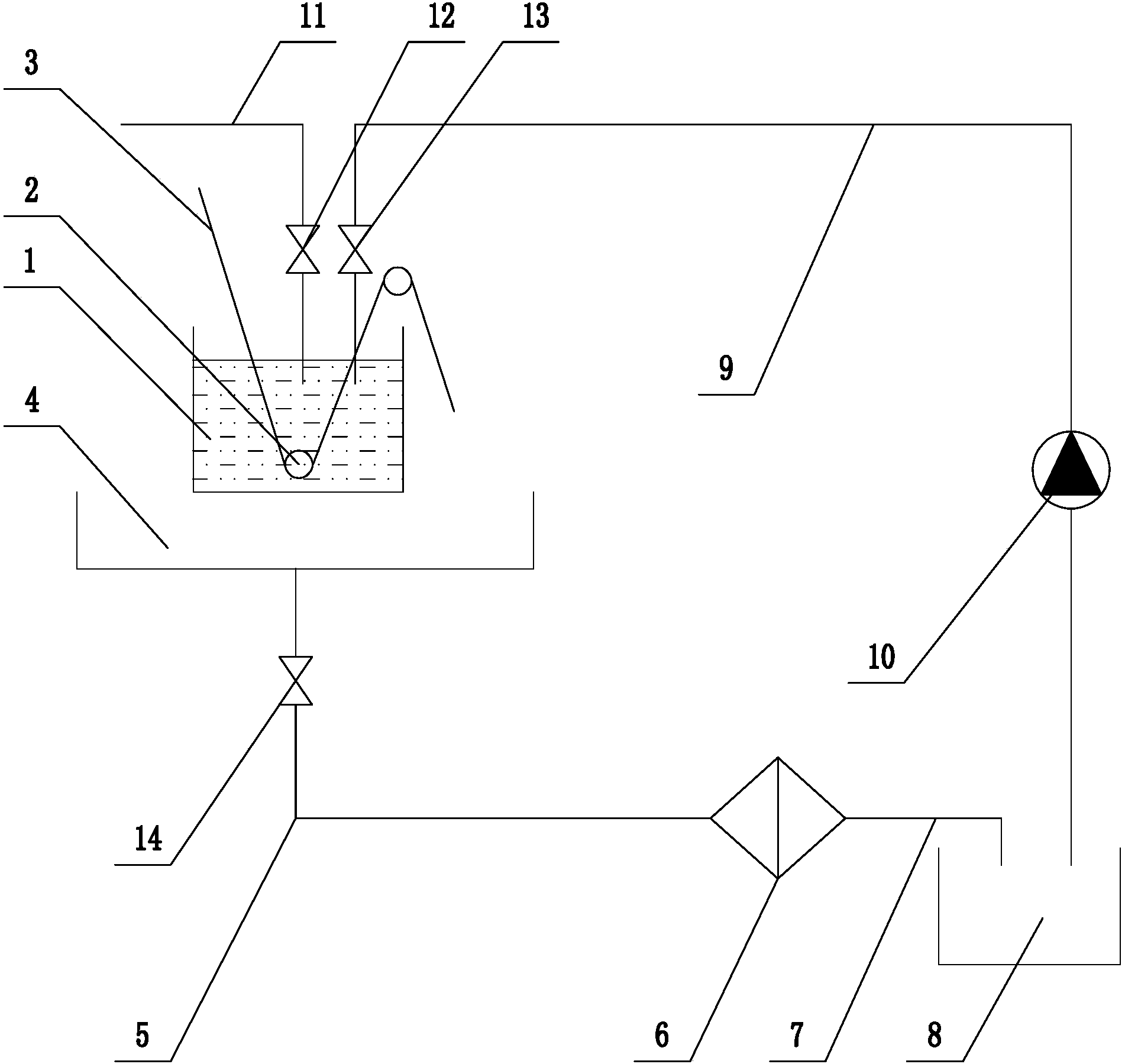

　　1.一種甲苯抽出機廢水收集循環使用系統，包括水封槽(1)，水封槽(1)上設置進水管道(11)，水封槽(1)內設置牽引輥(2)，牽引輥(2)上繞設基布(3);其特征是：在所述水封槽(1)的下方設置接水盤(4)，接水盤(4)的底部通過第一管道(5)連接過濾器(6)，過濾器(6)通過第二管道(7)連接儲水槽(8)，儲水槽(8)通過第三管道(9)和循環水泵(10)連接水封槽(1)。

　　2.如權利要求1所述的甲苯抽出機廢水收集循環使用系統，其特征是：在所述進水管道(11)的出水端設置第一閥體(12)。

　　3.如權利要求1所述的甲苯抽出機廢水收集循環使用系統，其特征是：在所述第三管道(9)的出水端分別設置第二閥體(13)。

　　4.如權利要求1所述的甲苯抽出機廢水收集循環使用系統，其特征是：在所述接水盤(4)出水端的第一管道(5)上設置第三閥體(14)。

　　說明書

　　甲苯抽出機廢水收集循環使用系統

　　技術領域

　　本實用新型涉及一種甲苯抽出機廢水收集循環使用系統，屬于合成革制造裝置技術領域。

　　背景技術

　　合成革制造過程中，需將超纖基布送入甲苯抽出機中含甲苯的浸漬槽，將海島纖維中的低密度聚乙烯溶解出來;再采用水洗工藝去除甲苯。去除甲苯時需要使用到水封裝，目前，甲苯抽出機排放的水封裝里的水，一臺甲苯抽出機每天排放的水約有幾噸，這些水目前工廠都是直接作為廢水排放，消耗了大量的資源，對環境也存在影響。

　　發明內容

　　本實用新型的目的是克服現有技術中存在的不足，提供一種甲苯抽出機廢水收集循環使用系統，減少廢水排放，減少資源消耗，降低對環境的影響。

　　按照本實用新型提供的技術方案，所述甲苯抽出機廢水收集循環使用系統，包括水封槽，水封槽上設置進水管道，水封槽內設置牽引輥，牽引輥上繞設基布;其特征是：在所述水封槽的下方設置接水盤，接水盤的底部通過第一管道連接過濾器，過濾器通過第二管道連接儲水槽，儲水槽通過第三管道和循環水泵連接水封槽。

　　進一步的，在所述進水管道的出水端設置第一閥體。

　　進一步的，在所述第三管道的出水端分別設置第二閥體。

　　進一步的，在所述接水盤出水端的第一管道上設置第三閥體。

　　本實用新型所述甲苯抽出機廢水收集循環使用系統，能夠減少廢水排放，減少資源消耗，降低對環境的影響。
