申請日2015.07.16
公開(公告)日2015.11.11
IPC分類號C02F1/22
摘要
本實用新型提供一種污水處理為碎冰裝置，依次包括的預冷裝置，冷凍系統、離心裝置和粉碎裝置，預冷裝置和冷凍系統通過水管連接，冷凍系統在離心裝置的上方，污水冷凍后通過重力作用進入離心裝置進行離心，離心后的干凈冰塊移入粉碎裝置進行粉碎，所述離心裝置還連接有濃縮污水桶，所述粉碎裝置連接碎冰收集箱。本新型方法簡單，操作方便，并且方便移動使用。
權利要求書
1.污水處理為碎冰裝置，其特征在于：依次包括的預冷裝置，冷凍系統、離心裝置和粉碎裝置，預冷裝置和冷凍系統通過水管連接，冷凍系統在離心裝置的上方，污水冷凍后通過重力作用進入離心裝置進行離心，離心后的干凈冰塊移入粉碎裝置進行粉碎，所述離心裝置還連接有濃縮污水桶，所述粉碎裝置連接碎冰收集箱。
2.根據權利要求1所述的污水處理為碎冰裝置，其特征在于：離心裝置包括離心罐體和內筒，內筒為網狀結構，離心罐體底端為錐形。
3.根據權利要求2所述的污水處理為碎冰裝置，其特征在于：所述離心罐體底端通過污水管連接濃縮污水桶。
4.根據權利要求1所述的污水處理為碎冰裝置，其特征在于：所述粉碎裝置為工業用碎冰機，連接提供動力的電機。
5.根據權利要求1所述的污水處理為碎冰裝置，其特征在于：所述預冷裝置、冷凍系統、離心裝置和粉碎裝置都分別連接電機。
說明書
污水處理為碎冰裝置
技術領域
本實用新型屬于污水處理領域，特別涉及污水處理為碎冰裝置。
背景技術
工業的迅猛發展給人類帶來巨大的財富的同時，也帶來多種環境污染，如水污染、空氣污染、土壤重金屬污染等等，為此，如何處理這些污染目前國家已經有不少研發課題。
污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。
按污水來源分類，污水處理一般分為生產污水處理和生活污水處理。生產污水包括工業污水、農業污水以及醫療污水等，而生活污水就是日常生活產生的污水，是指各種形式的無機物和有機物的復雜混合物，包括：①漂浮和懸浮的大小固體顆粒;②膠狀和凝膠狀擴散物;③純?nèi)芤骸?/P>
按水污的質性來分，水的污染有兩類：一類是自然污染;另一類是人為污染。當前對水體危害較大的是人為污染。水污染可根據污染雜質的不同而主要分為化學性污染、物理性污染和生物性污染三大類。污染物主要有：⑴未經處理而排放的工業廢水;⑵未經處理而排放的生活污水;⑶大量使用化肥、農藥、除草劑的農田污水;⑷堆放在河邊的工業廢棄物和生活垃圾;⑸水土流失;⑹礦山污水。
處理污水的方法很多，一般可歸納為物理法、化學法和生物法等。因?yàn)榛瘜W(xué)法可能會引發二次污染，所以發明人更喜歡用物理法和生物法，又因?yàn)樯锓l件比較苛刻，如溫度以及水質的PH值不同，需要的微生物就不同，所以發明人探求一種將廢水變寶的物理處理方法。
發明內容
本實用新型的目的是針對現有水污染的問題，提供一種變廢為寶污水處理為碎冰裝置。
為實現以上目的，本實用新型的技術方案為：

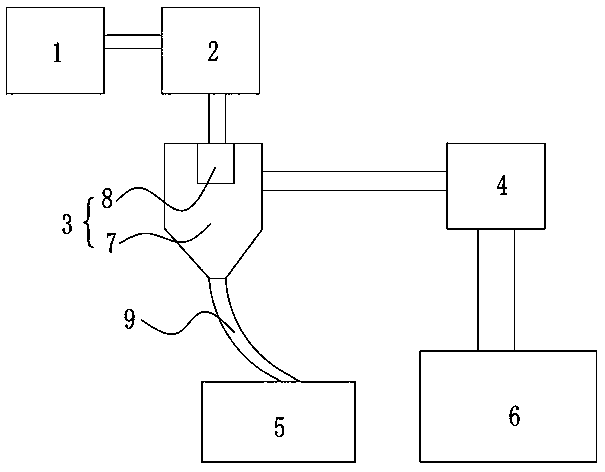

污水處理為碎冰裝置，依次包括的預冷裝置，冷凍系統、離心裝置和粉碎裝置，預冷裝置和冷凍系統通過水管連接，冷凍系統在離心裝置的上方，污水冷凍后通過重力作用進入離心裝置進行離心，離心后的干凈冰塊移入粉碎裝置進行粉碎，所述離心裝置還連接有濃縮污水桶，所述粉碎裝置連接碎冰收集箱。
離心裝置包括離心罐體和內筒，內筒為網狀結構，離心罐體底端為錐形。
所述離心罐體底端通過污水管連接濃縮污水桶。
所述粉碎裝置為工業用碎冰機，連接提供動力的電機。
所述預冷裝置、冷凍系統、離心裝置和粉碎裝置都分別連接電機。
本實用新型的有益效果是：
1、本新型方法簡單，操作方便，并且方便移動使用;
2.本新型采用物理方法將污水冷凍離心去污后得到的干凈冰直接粉碎成碎冰，而不是待其融化為水，提高了能量利用效率;
3.本新型得到的污水濃縮液可以得到有效分離，實現化合物的再利用。
