申請日2015.07.16

　　公開(公告)日2015.11.11

　　IPC分類號F28F19/01; F28D9/00

　　摘要

　　本實用新型涉及換熱器，具體是一種污水板式換熱器。包括框架、板片，框架的夾緊板上設置有潔凈水進、出口和污水進、出口，污水進口的管道內設置有過濾管，污水進口管道另一端的夾緊板上設置有一個帶有焊接接管及法蘭的開孔，開孔的法蘭上設置有盲板。本實用新型結構簡單，體積小、投資成本低，能夠避免污水板式換熱器污水中雜質和污垢造成的堵塞和污染，降低換熱器的拆裝頻率，提高了使用壽命和換熱效率。

　　權利要求書

　　1.一種污水板式換熱器，包括框架、板片，框架的夾緊板上設置有潔凈水進、出口和污水進、出口，其特征在于：污水進口的管道內設置有過濾管，污水進口管道另一端的夾緊板上設置有一個帶有焊接接管及法蘭的開孔，開孔的法蘭上設置有盲板。

　　2.根據權利要求1所述的污水板式換熱器，其特征在于：板片為寬通道結構。

　　3.根據權利要求1或2所述的污水板式換熱器，其特征在于：板片為一次沖壓成型的結構。

　　4.根據權利要求1所述的污水板式換熱器，其特征在于：板片表面涂覆有防腐涂層。

　　5.根據權利要求1所述的污水板式換熱器，其特征在于：過濾管表面涂覆有防腐涂層。

　　6.根據權利要求1或5所述的污水板式換熱器，其特征在于：過濾管采用帶孔板材卷制或選用絲網卷制。

　　說明書

　　污水板式換熱器

　　技術領域

　　本實用新型涉及換熱器，具體是一種污水板式換熱器。

　　背景技術

　　污水換熱器是污水源熱泵系統中的前端產品，主要用來冬季提取分散在城市原生污水、工業廢水、沖渣水、印染廢水等污水中的熱量，通過中介水交換傳遞給熱泵機組，經熱泵機組提升給建筑物供暖;夏季把建筑里面的熱量傳遞給污水中，給建筑物制冷，這不僅節約了能源，而且減少了環境污染和水資源的消耗，它的出現使得污水不進入熱泵機組，避免了污水對機組的腐蝕和堵塞，但是由于城市污水與工業廢水中含有大量的懸浮物，利用它的循環又是開式的，換熱器中的懸浮物與雜質呈迅速的積累過程，堵塞與軟垢污染問題極其嚴重，極易堵塞換熱器，換熱效率大大降低，嚴重影響換熱系統的換熱效果，所以要經常拆卸板片清洗，清洗過程較繁瑣，，清洗維護周期短，操作工作量大，且增加了生產成本，而現有的污水換熱系統采用將污水或工業廢水做過濾處理，開發過濾技術與設備，再利用換熱器進行換熱，這樣雖然解決了堵塞問題，但也使得系統工藝相當復雜，投資成本大大提高。

　　現有技術中提出了一種自動反沖洗原生污水板式換熱器(實用新型申請?zhí)?00820074148.X)，它的特點是污水進、出口和潔凈水進、出口分別連接一組反向流通回路，污水進、出口連接有壓差傳感器，當板片表面結垢使得污水阻力增加，導致污水進、出水管間壓差增大，利用與污水進、出水管連接的壓差傳感器達到反沖洗目的，使得板片表面結垢被沖洗掉，但是這種方法只能使板片表面結垢得到?jīng)_洗，無法避免污水中的其他雜質和污垢造成的堵塞情況。

　　現有技術中提出了一種免拆洗離心污水換熱器(發明專利申請?zhí)?01110191631.2)，它的殼體內部設有雙層螺旋流道，雙層螺旋流道的上、下端口分別與中介水出口和中介水入口連通，雙層螺旋流道的外周邊緣與殼體的內壁固定連接，雙層螺旋流道的內周邊緣與管體外壁固定連接，雙層螺旋流道相鄰?fù)獗谥�間形成的空腔構成污水流道，污水流道的上、下兩端分別與污水進入口和污水出口連通，它的特點是利用離心力使污物難以沉淀并停留在中介水換熱的表面，同時通過加大加寬污水流道，使較大物體或顆粒以及懸浮物都能順暢通過，從而避免了因堵塞和垢污造成的換熱器拆卸問題，但是這種換熱器結構較復雜、體積大、投資成本高、使用耗電量大、不經濟適用。

　　實用新型內容

　　本實用新型旨在解決上述問題，從而提供一種能夠避免污水中雜質和污垢造成的堵塞和污染、降低換熱器的拆裝頻率、提高使用壽命、結構簡單、投資成本低的污水板式換熱器。

　　本實用新型解決所述問題，采用的技術方案是：

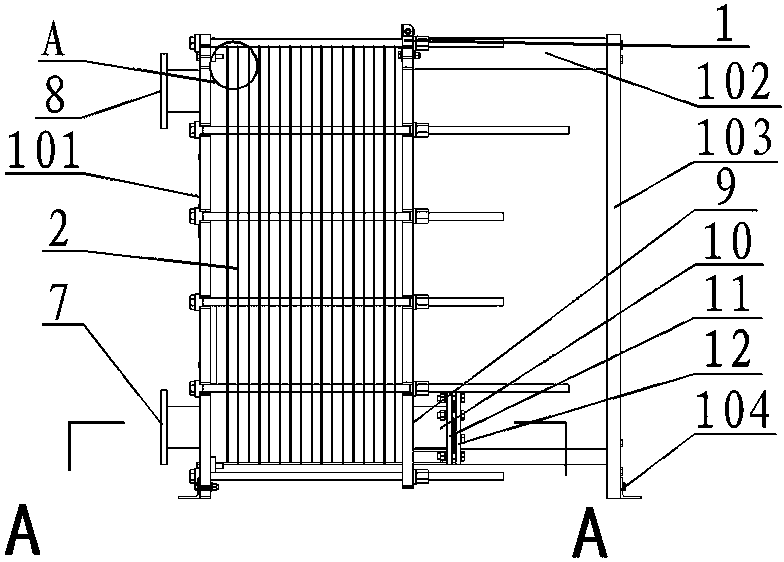

　　一種污水板式換熱器，包括框架、板片，框架的夾緊板上設置有潔凈水進、出口和污水進、出口，污水進口的管道內設置有過濾管，污水進口管道另一端的夾緊板上設置有一個帶有焊接接管及法蘭的開孔，開孔的法蘭上設置有盲板。

　　采用上述技術方案的本實用新型，與現有技術相比，其突出的特點是：

　�、倌軌虮苊馕鬯�板式換熱器污水中雜質和污垢造成的堵塞和污染，降低換熱器的拆裝頻率，提高了使用壽命和換熱效率。

　�、诮Y(jié)構簡單，體積小、投資成本低。

　　作為優選，本實用新型更進一步的技術方案是：

　　板片為寬通道結構，加大了流通面積，避免流道堵塞。

　　板片為一次沖壓成型的結構，結構簡單，投資成本低。

　　板片表面涂覆有防腐涂層，能夠有效避免板片腐蝕，提高使用壽命。

　　過濾管采用帶孔板材卷制或選用絲網卷制。
