申請日2015.11.23

　　公開(公告)日2016.03.02

　　IPC分類號C02F9/14

　　摘要

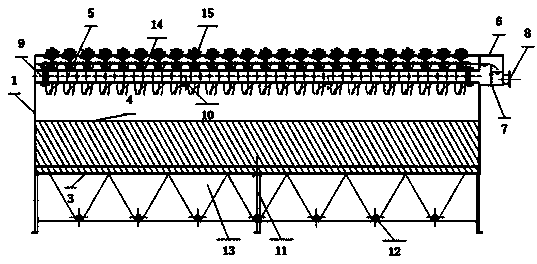

　　本發明涉及一種模塊化復合生態污水處理沉淀設備，包括無底無蓋的框架，框架內于頂部橫向設置有穿孔集水管，穿孔集水管的一端與固定在框架上的收水短管連通，穿孔集水管的另一端與固定在框架上的出水槽連通，出水槽的一側連接有伸出框架外的出水總管，穿孔集水管兩側的框架內均設置有生態浮島，生態浮島上種植有若干多根系水生植物;穿孔集水管下方的框架上設置有支撐柵條以及固定在支撐柵條上用于固液分離的填料;支撐柵條下方的框架一側開設有進水口，支撐柵條下部還連接有若干個污泥斗，框架底部并排設有若干根集泥管，集泥管與對應的污泥斗底部連通;本發明直接置于反應池內，無須對現有污水處理池停水改造，便于現有污水處理設施性能的提升和改進。

　　權利要求書

　　1.一種模塊化復合生態污水處理沉淀設備，其特征在于，包括無底無蓋的框架，所述框架內于頂部橫向設置有穿孔集水管，所述穿孔集水管的一端與固定在框架上的收水短管連通，穿孔集水管的另一端與固定在框架上的出水槽連通，所述出水槽的一側連接有伸出框架外的出水總管，所述穿孔集水管兩側的框架內均設置有生態浮島，所述生態浮島上種植有若干多根系水生植物;所述穿孔集水管下方的框架上設置有支撐柵條以及固定在支撐柵條上用于固液分離的填料;所述支撐柵條下方的框架一側開設有進水口，支撐柵條下部還連接有若干個污泥斗，所述框架底部并排設有若干根集泥管，所述集泥管與對應的污泥斗底部連通。

　　2.根據權利要求1所述的一種模塊化復合生態污水處理沉淀設備，其特征在于，所述出水槽內靠近出水總管管口位置還設有出水堰板，所述出水堰板的高度可調節。

　　3.根據權利要求1所述的一種模塊化復合生態污水處理沉淀設備，其特征在于，所述填料為蜂窩型填料，填料于支撐柵條平面上的放置傾角與進水水流水平方向呈60°。

　　4.根據權利要求1所述的一種模塊化復合生態污水處理沉淀設備，其特征在于，所述框架底部設有支撐腿內部有支撐件。

　　說明書

　　一種模塊化復合生態污水處理沉淀設備

　　技術領域

　　本發明涉及污水處理設備，尤其涉及一種模塊化復合生態污水處理沉淀設備。

　　背景技術

　　隨著經濟的發展，水環境污染問題越來越嚴重，越來越突出的環境問題和人們環保意識的提高。我國污水處理的重心也正在由大城市轉向中小城鎮及農村地區。對于農村地區，進行污水處理時項目投資有限，污水處理裝置的設置盡可能的考慮重力自流。對于小規模的污水處理項目，污水沉淀多考慮采用平流沉淀池、豎流沉淀池及斜板沉淀池。但是平流沉淀池需要設置刮泥機，豎流沉淀池高程較高不利于自流，而斜板沉淀池則最為適宜應用于小規模的污水處理，但是在規模較小的情況下，由于斜板的施工安裝需要在池內進行，施工安裝繁瑣，也不利于檢修。同時現有技術中的模塊化污水處理設備，不能將污水處理的生態技術與生化技術有機結合，起不到美化環境的作用。

　　發明內容

　　本發明要解決的技術問題在于填補現有技術的不足，提供一種模塊化復合生態污水處理沉淀設備，便于現有污水處理設施的性能提升和改造，同時充分將污水處理的生態處理技術與生化處理技術有機結合。

　　為此，本發明具體方案如下：

　　一種模塊化復合生態污水處理沉淀設備，包括無底無蓋的框架，所述框架內于頂部橫向設置有穿孔集水管，所述穿孔集水管的一端與固定在框架上的收水短管連通，穿孔集水管的另一端與固定在框架上的出水槽連通，所述出水槽的一側連接有伸出框架外的出水總管，所述穿孔集水管兩側的框架內均設置有生態浮島，所述生態浮島上種植有若干多根系水生植物;所述穿孔集水管下方的框架上設置有支撐柵條以及固定在支撐柵條上用于固液分離的填料;所述支撐柵條下方的框架一側開設有進水口，支撐柵條下部還連接有若干個污泥斗，所述框架底部并排設有若干根集泥管，所述集泥管與對應的污泥斗底部連通。

　　進一步，所述出水槽內靠近出水總管管口位置還設有出水堰板，所述出水堰板的高度可調節。

　　進一步，所述填料為蜂窩型填料，填料于支撐柵條平面上的放置傾角與進水水流水平方向呈60°。

　　進一步，所述框架底部設有支撐腿內部有支撐件。

　　本發明的有益效果在于：

　　本發明的模塊化復合生態污水處理沉淀設備，可直接置于反應池內，無須對現有污水處理池進行停水改造，由于采用了模塊化對設備進行組裝，結構更為合理，使施工安裝快捷、運行維護方便、可操作性強，便于現有污水處理設施的性能提升和改造;此外，本發明將人工浮島技術引入于本設備頂部穿孔集水管兩側，充分將污水處理的生態處理技術與生化處理技術有機結合，在進行污水處理的同時還具有景觀效果。
