申請日2015.11.09

　　公開(公告)日2016.03.30

　　IPC分類號B01D35/02; B01D35/18; B01D29/11; B01D29/33; F28D7/10

　　摘要

　　本實用新型涉及一種用于絲光機的廢水余熱無污染回收過濾裝置，包括廢水進管和廢水出管，廢水進管連接廢水槽，廢水出管也與廢水槽連通;于廢水槽內還布置儲水管，儲水管連接清水出管，于儲水管內形成內腔，于內腔的內壁上包覆用于從儲水管內流通常溫水的過濾芯;于內腔的腔體內還設置轉動桿，加熱盤管沿圓周方向包覆于所述轉動桿的外周，轉動桿的一端連接水下電機的輸出端。利用本實用新型可以將常溫生產用水迅速升溫至75°～80°，避免原有需要常溫水加熱而使用大量蒸汽的問題，大大節約了蒸汽的利用，常溫水通過吸熱原理實現一次加熱，然后通過加熱盤管及溫度傳感器的設計實現了常溫水二次加熱，保證了常溫水的加熱可靠性。

　　權利要求書

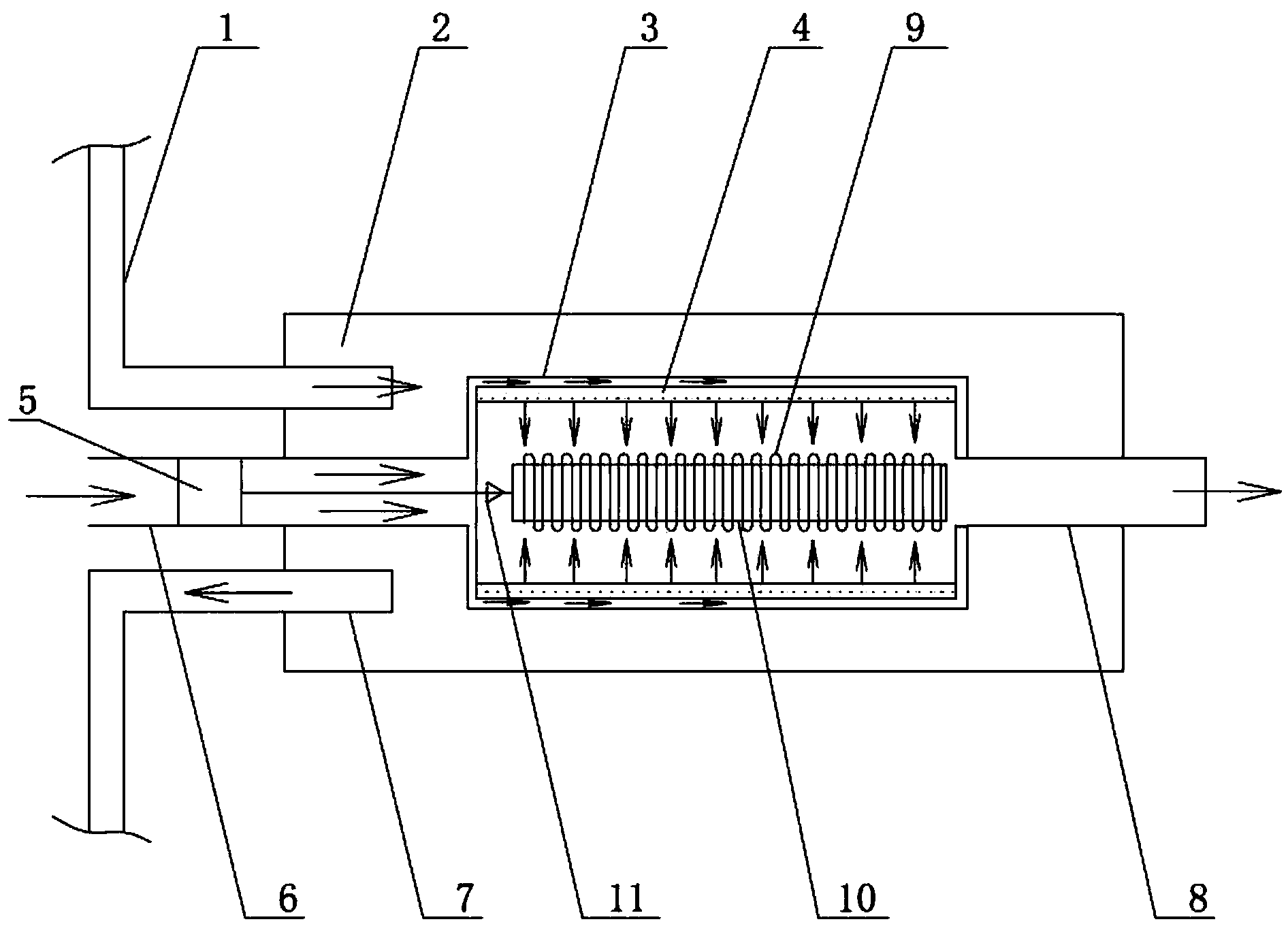

　　1.一種用于絲光機的廢水余熱無污染回收過濾裝置，包括廢水進管(1)和廢水出管(7)，所述廢水進管(1)的一端與絲光機連接，所述廢水進管(1)的另一端連接廢水槽(2)，所述廢水出管(7)也與廢水槽(2)連通;其特征在于：于所述廢水槽(2)內還布置儲水管(3)，所述儲水管(3)的一端連接清水進管(6)，所述儲水管(3)的另一端連接清水出管(8)，于所述儲水管(3)內形成內腔，于所述內腔的內壁上包覆用于從儲水管(3)內流通常溫水的過濾芯(4);于所述內腔的腔體內還設置轉動桿(10)，加熱盤管(9)沿圓周方向包覆于所述轉動桿(10)的外周，所述轉動桿(10)的一端連接水下電機(5)的輸出端。

　　2.如權利要求1所述的一種用于絲光機的廢水余熱無污染回收過濾裝置，其特征在于：于所述水下電機(5)的輸出端還安裝溫度傳感器(11)。

　　說明書

　　一種用于絲光機的廢水余熱無污染回收過濾裝置

　　技術領域

　　本實用新型涉及余熱回收設備，尤其是一種用于絲光機的廢水余熱無污染回收過濾裝置。

　　背景技術

　　目前，在布料清洗過程中，對于水溶液的加熱需要使用大量蒸汽，特別是在布匹絲光過程中，根據工藝要求，需要布匹放入濃度高的燒堿溶液中清洗，清洗后的廢水溫度較高，達到85°左右，由于該洗滌用水粘稠度較高，以往直接排入污水處理，熱能浪費較大。

　　實用新型內容

　　本申請人針對上述現有問題，進行了研究改進，提供一種用于絲光機的廢水余熱無污染回收過濾裝置，利用本實用新型能有效將絲光后的洗滌用水回收，利用高溫洗滌用水對常溫水進行加熱，節能環保。

　　本實用新型所采用的技術方案如下：

　　一種用于絲光機的廢水余熱無污染回收過濾裝置，包括廢水進管和廢水出管，所述廢水進管的一端與絲光機連接，所述廢水進管的另一端連接廢水槽，所述廢水出管也與廢水槽連通;于所述廢水槽內還布置儲水管，所述儲水管的一端連接清水進管，所述儲水管的另一端連接清水出管，于所述儲水管內形成內腔，于所述內腔的內壁上包覆用于從儲水管內流通常溫水的過濾芯;于所述內腔的腔體內還設置轉動桿，加熱盤管沿圓周方向包覆于所述轉動桿的外周，所述轉動桿的一端連接水下電機的輸出端。

　　其進一步技術方案在于：

　　于所述水下電機的輸出端還安裝溫度傳感器。

　　本實用新型的有益效果如下：

　　本實用新型結構簡單、使用方便，利用本實用新型可以將常溫生產用水迅速升溫至75°～80°，避免原有需要常溫水加熱而使用大量蒸汽的問題，大大節約了蒸汽的利用，常溫水通過吸熱原理實現一次加熱，然后通過加熱盤管及溫度傳感器的設計實現了常溫水二次加熱，保證了常溫水的加熱可靠性。高溫洗滌用水在降溫后排入廢水處理池，其具有零污染、零排放、節能環保的優點， 有效實現了綠色印染。
