申請日2015.11.09

　　公開(公告)日2016.05.18

　　IPC分類號C02F3/10; C02F3/34; C02F103/32

　　摘要

　　本發明提供一種生物膜載體，所述生物膜載體為截短的中空型柱狀體，該中空型柱狀體的中空部分由連接肋片分隔成多個橫截面為多邊形的空腔，并且，所述生物膜載體的比表面積大于或等于547m2/m3。本發明還提供一種使用該生物膜載體的移動床生物膜反應器。使用本發明的生物膜載體和移動床生物膜反應器可實現在高達46kg?SCOD/m3.d的有機負荷條件下以及在1.6小時至12小時的接觸時間下達到54%以上的SCOD去除效率，從而為那些廢水處理空間有限的食品飲料加工生產廠提供在高負載量條件下快速建立生物膜的快速且有效的廢水處理方法。

　　權利要求書

　　1.一種生物膜載體，所述生物膜載體為截短的中空型柱狀體，該中空型柱狀體的中空部分由連接肋片分隔成多個橫截面為多邊形的空腔，并且，所述生物膜載體的比表面積大于或等于547m2/m3。

　　2.如權利要求1所述的生物膜載體，其中，在所述中空型柱狀體中，70%以上的多邊形空腔的橫截面積的變化幅度不超過11%。

　　3.如權利要求1所述的生物膜載體，其中，所述空腔的側壁上設置有凸出翅片。

　　4.如權利要求3所述的生物膜載體，其中，在所述中空型柱狀體中，76%以上的多邊形空腔的橫截面積的變化幅度不超過1.8%。

　　5.如權利要求1所述的生物膜載體，其中，所述空腔的側棱上設置有凸出翅片。

　　6.如權利要求5所述的生物膜載體，其中，在所述中空型柱狀體中，75%以上的多邊形空腔的橫截面積的變化幅度不超過1.8%。

　　7.如權利要求3至6中任一項所述的生物膜載體，其中，所述翅片間隔設置。

　　8.如權利要求3至6中任一項所述的生物膜載體，其中，所述生物膜載體的比表面積大于或等于613m2/m3。

　　9.如權利要求3至6中任一項所述的生物膜載體，其中，所述翅片向所述空腔內部延伸的長度不超過其所在邊的邊長的二分之一。

　　10.如權利要求1所述的生物膜載體，其中，所述生物膜載體由改良的聚烯烴類材料制成。

　　11.如權利要求10所述的生物膜載體，其中，所述聚烯烴類材料包括：聚乙烯材料，或丙烯腈-丁二烯-苯乙烯共聚物樹脂ABS。

　　12.如權利要求10或11所述的生物膜載體，其中，所述改良的聚烯烴類材料是聚烯烴類的泡沫材料，其中的泡沫體積百分比為2.8%-3%。

　　13.如權利要求12所述的生物膜載體，其中，改良形成的聚烯烴泡沫材料包括：高密度聚乙烯泡沫材料。

　　14.如權利要求1所述的生物膜載體，其中，所述生物膜載體的表面經過表面等離子體沉積處理、表面噴砂處理或表面氣溶膠噴霧處理。

　　15.如權利要求10或11所述的生物膜載體，其中，所述改良的聚烯烴類材料是摻雜纖維素或淀粉、碳酸鈣的聚烯烴類材料。

　　16.一種移動床生物膜反應器，其包括：

　　反應器主體，所述反應器中裝有權利要求1至15中任一項所述的生物膜載體，以及

　　使所述生物膜載體與廢水和空氣充分接觸的設備，

　　其中，所述反應器在有機負荷不高於46kgSCOD/m3.d的條件下運行。

　　17.如權利要求16所述的移動床生物膜反應器，其中，所述生物膜載體相對于所述移動床生物膜反應器的總體積的填充比例不高于70%。

　　18.一種使用權利要求16或17所述的移動床生物膜反應器處理廢水的方法，所述方法包括：

　　(i)向所述移動床生物膜反應器提供廢水，其中，所述移動床生物膜反應器在有機負荷不高于46kgSCOD/m3.d的條件下運行預定時間段以使所述廢水中的溶解性化學需氧量去除效率高于54%;

　　(ii)排出處理過的廢水。

　　19.如權利要求18所述的方法，其中，所述預定時間段為1.6小時至12小時。

　　說明書

　　生物膜載體以及使用該載體的廢水處理設備和處理方法

　　技術領域

　　本發明總體上涉及生物廢水處理領域，具體而言，本發明涉及一種生物膜載體以及使用該生物膜載體的廢水處理設備(尤其是使用該生物膜載體的移動床生物膜反應器(MBBR))和處理方法。

　　背景技術

　　隨著城市人口的不斷增加和工業生產規模的持續擴張，廢水處理廠遇到了越來越多的問題。很多廢水處理廠紛紛想要擴大規模以提高廢水處理容量，但是常常受到廠房空間的約束。因此，在廢水處理領域研發出了緊湊型處理工藝和設備，以此來解決廢水處理廠空間受限的問題。移動床生物膜反應器(MBBR)就是一種緊湊型處理設備，其中的可移動載體已被證明是一種有效的生物膜吸附載體。

　　在香港有很多食品飲料加工生產廠，這些生產廠商在生產過程中排放大量工業廢水，其中的COD(化學需氧量)濃度高達3,000mg/L-4,000mg/L。按照香港的排污要求，工業廢水必須經過適當處理以達到“經市政管網排入市政污水處理廠的廢水排放標準”才能允許排放。就COD而言，其排放限制要求的濃度通常小于或等于2,000mg/L，這意味著需要對廢水進行部分處理達到上述標準之后，即可將廢水排放進入政府指定的廢水處理廠。一般而言，普通的物理化學處理方法(例如化學混凝或電絮凝等)無法使廢水處理達到COD小于或等于2,000mg/L的廢水排放標準。生物廢水處理方法無疑是達到COD小于或等于2,000mg/L的廢水排放標準的最有效的途徑。盡管如此，對于那些廢水處理空間有限的食品飲料加工生產廠而言，使用生物廢水處理方法也具有很大難度。而且，出于安全和氣味的考慮，需要經過相對長的停留時間的厭氧生物廢水處理工藝也不適用于那些空間有限的食品飲料加工生產廠。因此，緊湊型好氧生物處理工藝，例如，MBBR，可提供最有效的解決方案來幫助那些空間有限的食品飲料加工生產廠處理廢水從而達到COD小于或等于2,000mg/L的廢水排放標準。

　　MBBR工藝已被認為是緊湊、有效且簡單易行。該工藝使用細小的可移動的懸浮載體作為活性細菌的附著介質，這樣就可在反應器中保持高濃度的活性微生物量進行生物處理，而無需增加反應器的體積。這在反應器體積給定的條件下，提供了更大的處理容量，這相對于常規活性污泥處理工藝所占用的空間更小。

　　除了MBBR本身的構造之外，MBBR工藝實際上更多地依賴于可在反應器中自由移動的生物膜載體的性能�，F(xiàn)有技術中已經公開了具有各種不同的立體形狀的生物膜載體，例如，中國發明專利申請CN104193007A中公開了一種具有三環結構的生物膜載體，該生物膜載體的三環結構之間設置有肋片連接并且三環結構中帶有凸出翅片，中國實用新型專利申請CN202594845U中公開了一種中空球形結構的生物膜載體，其由多個固定環和多個翅片構成。然而，在目前公開的現有技術中均未涉及在高負載量條件下處理有機廢水時，生物膜載體是否能夠?qū)崿F(xiàn)較高的COD或SCOD去除效率。對于那些廢水處理空間有限的食品飲料加工生產廠而言，亟需能夠在高負載量條件下快速建立生物膜從而對廢水進行快速處理的生物膜載體。另一方面，在高負載量條件下，廢水中的有機生物質含量較高，如果使用例如上述現有技術中公開的生物膜載體的話，容易很快堵塞生物膜載體中較小的空腔，這會使得生物膜載體的比表面積減少，從而降低形成生物膜的有效比表面積。因此，需要對現有技術中的生物膜載體的幾何結構進行重新設計。

　　發明內容

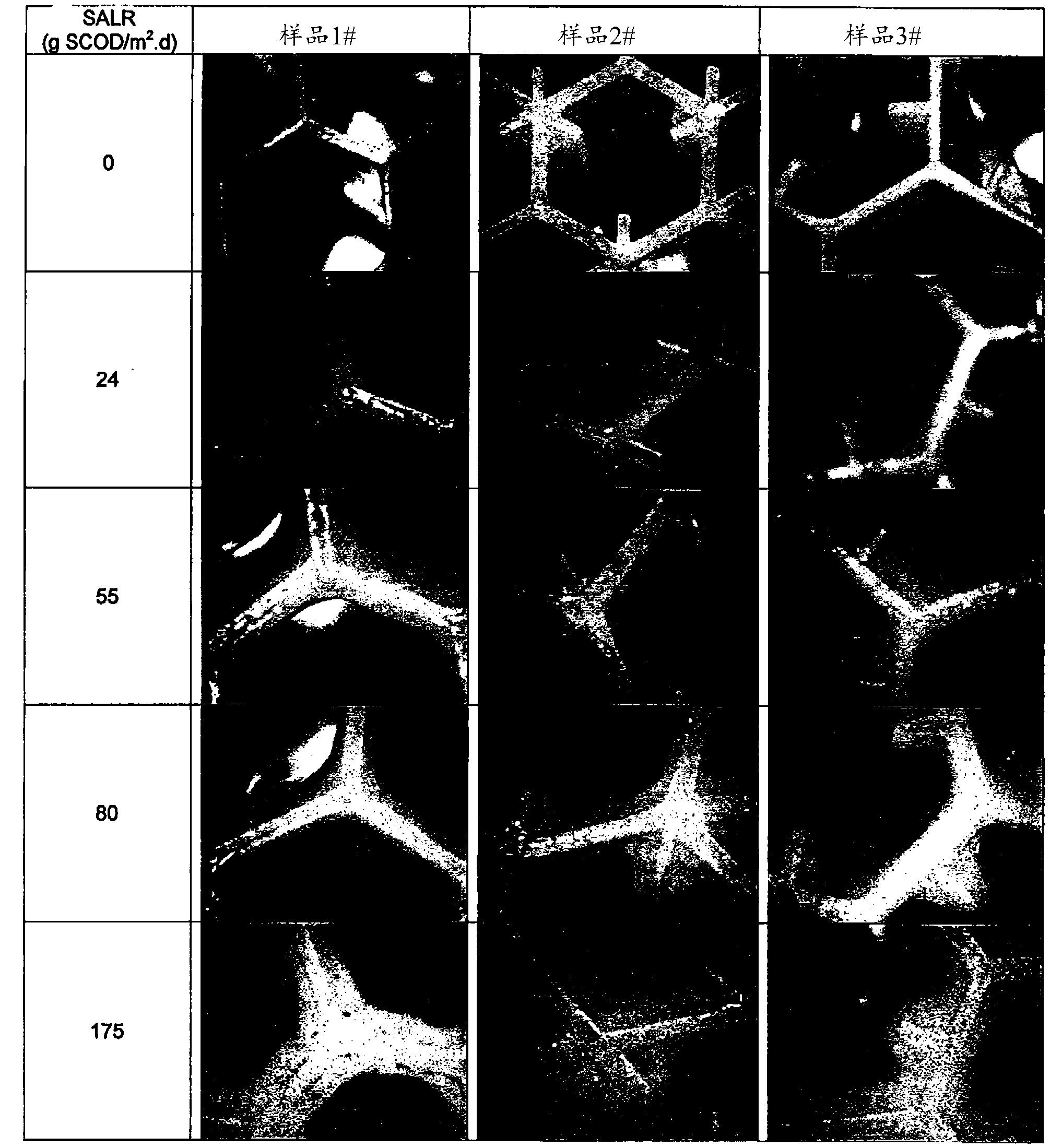

　　一方面，本發明提供一種能夠在高有機負荷條件下實現較高的溶解性化學需氧量(SCOD)去除效率的生物膜載體。所述生物膜載體為截短的中空型柱狀體，該中空型柱狀體的中空部分由連接肋片分隔成多個橫截面為多邊形的空腔，并且，所述生物膜載體的比表面積大于或等于547m2/m3，在所述中空型柱狀體中，70%以上的多邊形空腔的橫截面積的變化幅度不超過11%。

　　在本發明的一種優選實施方式中，所述空腔的側壁上設置有凸出翅片并且所述翅片間隔設置，所述翅片向所述空腔內部延伸的長度不超過其所在邊的邊長的二分之一，所述生物膜載體的比表面積大于或等于613m2/m3，在所述中空型柱狀體中，76%以上的多邊形空腔的橫截面積的變化幅度不超過1.8%。

　　在本發明的另一優選實施方式中，所述空腔的側棱上設置有凸出翅片并且所述翅片間隔設置，所述翅片向所述空腔內部延伸的長度不超過其所在邊的邊長的二分之一，所述生物膜載體的比表面積大于或等于615m2/m3，在所述中空型柱狀體中，75%以上的多邊形空腔的橫截面積的變化幅度不超過1.8%。

　　在本發明的又一實施方式中，本發明的生物膜載體由改良的聚烯烴類材料制成。所述聚烯烴類材料包括：聚乙烯材料，或丙烯腈-丁二烯-苯乙烯共聚物樹脂ABS。所述改良的聚烯烴類材料是聚烯烴類的泡沫材料，其中泡沫的體積百分比為2.8%-3%。改良形成的聚烯烴泡沫材料為高密度聚乙烯泡沫材料。由聚烯烴類泡沫材料制成的生物膜載體的平均表面粗糙度約為1360nm且平均接觸角約為76.4°。

　　在本發明的再一實施方式中，本發明的生物膜載體的表面經過表面等離子體沉積處理、表面噴砂處理或表面氣溶膠噴霧處理，由此得到的生物膜載體的平均表面粗糙度約為270nm、1200nm以及475nm且平均接觸角約為49.2°。

　　在本發明的再一實施方式中，本發明的生物膜載體由改良的聚烯烴類材料制成。所述聚烯烴類材料包括：聚乙烯材料，丙烯腈-丁二烯-苯乙烯共聚物樹脂ABS。所述改良的聚烯烴類材料是摻雜了適量的纖維素、淀粉或碳酸鈣的聚烯烴類材料，例如，向聚乙烯材料中摻雜5%重量的纖維素或向聚乙烯材料中摻雜30%重量的淀粉或向聚乙烯材料中摻雜10%碳酸鈣來制備改良的聚乙烯材料。

　　另一方面，本發明提供一種移動床生物膜反應器，其包括：

　　反應器主體，所述反應器中裝有上文所述的生物膜載體，以及

　　使所述生物膜載體與廢水和空氣充分接觸的設備，

　　其中，所述反應器在有機負荷不高于46kgSCOD/m3.d的條件下運行，可實現溶解性化學需氧量去除效率高于54%。所述生物膜載體相對于所述移動床生物膜反應器的總體積的填充比例不低于42%。

　　再一方面，本發明提供一種使用上述移動床生物膜反應器處理廢水的方法，所述方法包括：

　　(i)向所述移動床生物膜反應器提供廢水，其中，所述移動床生物膜反應器在有機負荷不高于46kgSCOD/m3.d的條件下運行預定時間段以使所述廢水中的溶解性化學需氧量去除效率高于54%;

　　(ii)排出處理過的廢水。優選地，所述預定時間段為1.6小時至12小時。
