申請日2016.05.06

　　公開(公告)日2016.11.23

　　IPC分類號B01D36/04

　　摘要

　　本實用新型涉及廢水處理技術領域，特別涉及一種小型微污染廢水初級處理裝置。該小型微污染廢水初級處理裝置，包括內部設有環形隔板的箱體，其特征在于：所述箱體由環形隔板分為內箱和外箱兩部分，內箱的下部安裝有漏網，外箱的中間位置設置有封閉外箱截面的上下網孔板，上下網孔板中間夾設有活性炭，外箱的底部設置有出水口。本實用新型結構簡單，使用方便，設計合理，應用靈活，采用漏網和吸附層兩層過濾，提高對廢水的處理效果，同時節約能源，適于廣泛推廣應用。

　　權利要求書

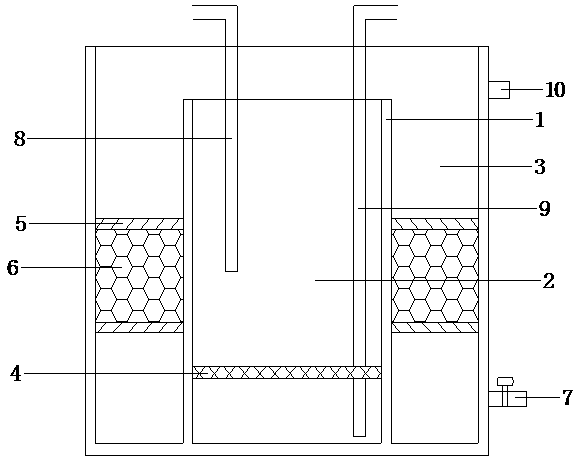

　　1.一種小型微污染廢水初級處理裝置，包括內部設有環形隔板(1)的箱體，其特征在于：所述箱體由環形隔板分為內箱(2)和外箱(3)兩部分，內箱(2)的下部安裝有漏網(4)，外箱(3)的中間位置設置有封閉外箱(3)截面的上下網孔板(5)，上下網孔板(5)中間夾設有活性炭(6)，外箱(3)的底部設置有出水口(7)。

　　2.根據權利要求1所述的小型微污染廢水初級處理裝置，其特征在于：所述內箱(2)頂端設置有進水管(8)，且進水管(8)管口伸入內箱(2)中間位置。

　　3.根據權利要求1所述的小型微污染廢水初級處理裝置，其特征在于：所述內箱(2)內鋪設有連通其底部的吸管(9)，吸管(9)連接污泥泵。

　　4.根據權利要求1所述的小型微污染廢水初級處理裝置，其特征在于：所述環形隔板(1)的高度低于箱體的高度，箱體的頂部設置有溢流管。

　　說明書

　　小型微污染廢水初級處理裝置

　　(一)技術領域

　　本實用新型涉及廢水處理技術領域，特別涉及一種小型微污染廢水初級處理裝置。

　　(二)背景技術

　　廢水是指居民活動過程中排出的水及徑流雨水的總稱，它包括生活污水、工業廢水和初雨徑流如排水管渠等其他無用水。現如今，隨著人們的環保意識的加強，廢水的危害逐漸被人們認識，從而對廢水的處理受到人們的格外關注，從而市場上出現了不同種類的廢水處理設備，來對廢水進行處理;但是，市場上的廢水裝置由于體態較大，移動不便，廢水的處理效果差，難以適應市場及人們的使用需求。

　　(三)發明內容

　　本實用新型為了彌補現有技術的不足，提供了一種結構簡單、使用方便的小型微污染廢水初級處理裝置。

　　本實用新型是通過如下技術方案實現的：

　　一種小型微污染廢水初級處理裝置，包括內部設有環形隔板的箱體，其特征在于：所述箱體由環形隔板分為內箱和外箱兩部分，內箱的下部安裝有漏網，外箱的中間位置設置有封閉外箱截面的上下網孔板，上下網孔板中間夾設有活性炭，外箱的底部設置有出水口。

　　本實用新型通過環形隔板的設置實現了箱體的內外箱劃分，并通過內箱的漏網實現廢水中污泥的沉淀，而外箱則通過設置活性炭層的上下網孔板進行小顆粒雜質的吸附，實現初級凈化。

　　本實用新型的更優技術方案為：

　　所述內箱頂端設置有進水管，且進水管管口伸入內箱中間位置，通過進水管向內箱內送入廢水，并未防止其上方的溢流，進水管在內箱中間位置放水。

　　所述內箱內鋪設有連通其底部的吸管，吸管連接污泥泵，通過污泥泵，定期將內箱底部沉積的污泥吸出。

　　所述環形隔板的高度低于箱體的高度，便于廢水從內箱向外箱溢流時，不會從箱體內直接流出;箱體的頂部設置有溢流管，在出水口關閉或者活性炭層吸附飽和通透性下降時，因水位上升防止廢水從箱體開口溢出。

　　本實用新型結構簡單，使用方便，設計合理，應用靈活，采用漏網和吸附層兩層過濾，提高對廢水的處理效果，同時節約能源，適于廣泛推廣應用。
