申請日2016.05.06

　　公開(公告)日2016.11.23

　　IPC分類號B01D29/56; B01D29/01; B01D29/96

　　摘要

　　本實用新型涉及一種污水處理廢渣收回池，包括池體，池體內設有過濾槽，池體的內壁設有限位條，池體的頂部設有導向管，導向管的端部設有旋管，導向管內套裝有升降調節桿，升降調節桿與旋管通過螺紋連接;升降調節桿的下端設有過濾網，過濾網設有勾部，勾部設置在限位條上，過濾網的底部設有底托，底托的底部設有支撐條;池體的頂部設有出液球，出液球連接有進液管，進液管的端部設有連接頭，池體的底部設有出液泵，出液泵連接有出液管。本實用新型可以通過進液管使污水進入池體內，通過過濾網實現過濾處理，污水中的廢渣則留在了過濾網上，處理后的水源則存儲在池體的內底部，并通過出液泵與出液管輸出。

　　權利要求書

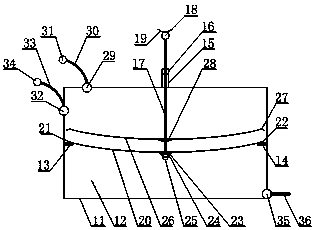

　　1.一種污水處理廢渣收回池，包括池體(11)，其特征在于：池體(11)內設有過濾槽(12)，池體(11)的內壁設有第一限位條(13)與第二限位條(14)，第一限位條(13)與第二限位條(14)對應，池體(11)的頂部設有導向管(15)，導向管(15)呈豎直布置，導向管(15)的端部設有旋管(16)，旋管(16)與導向管(15)的端部通過卡扣連接，旋管(16)的內表面設有內螺紋，導向管(15)內套裝有升降調節桿(17)，升降調節桿(17)的外表面設有外螺紋，升降調節桿(17)與旋管(16)通過螺紋連接;升降調節桿(17)的下端設有第一過濾網(20)，第一過濾網(20)的中間位置向下凹陷，第一過濾網(20)的一側設有第一勾部(21)，第一勾部(21)設置在第一限位條(13)上，第一過濾網(20)的另一端設有第二勾部(22)，第二勾部(22)設置在第二限位條(14)上，第一過濾網(20)的底部設有第一底托(23)，第一底托(23)的底部設有支撐條(24)，升降調節桿(17)套裝有第二過濾網(26)，第二過濾網(26)與第一過濾網(20)呈平行布置;池體(11)的頂部設有第一出液球(29)，第一出液球(29)連接有第一進液管(30)，第一進液管(30)的端部設有第一連接頭(31)，池體(11)的頂部設有第二出液球(32)，第二出液球(32)連接有第二進液管(33)，第二進液管(33)的端部設有第二連接頭(34)，池體(11)的底部設有出液泵(35)，出液泵(35)連接有出液管(36)。

　　2.根據權利要求1所述的污水處理廢渣收回池，其特征在于：支撐條(24)與第一底托(23)的連接位置設有支撐環(25)。

　　3.根據權利要求2所述的污水處理廢渣收回池，其特征在于：支撐環(25)為環形形狀。

　　4.根據權利要求1所述的污水處理廢渣收回池，其特征在于：第二過濾網(26)的兩端設有彎曲部(27)。

　　5.根據權利要求1所述的污水處理廢渣收回池，其特征在于：第二過濾網(26)的底部設有第二底托(28)。

　　6.根據權利要求1所述的污水處理廢渣收回池，其特征在于：升降調節桿(17)的上端設有拉環(18)。

　　7.根據權利要求6所述的污水處理廢渣收回池，其特征在于：拉環(18)設有拉勾(19)。

　　說明書

　　一種污水處理廢渣收回池

　　技術領域

　　本實用新型涉及一種收回池，具體涉及一種污水處理廢渣收回池。

　　背景技術

　　廢水重力分離處理法利用重力作用原理使廢水中的懸浮物與水分離，去除懸浮物質而使廢水凈化的方法�？煞譃槌两捣ê蜕细》�。懸浮物比重大于廢水者沉降，小于廢水者上浮。影響沉淀或上浮速度的主要因素有：顆粒密度、粒徑大小、液體溫度、液體密度和絕對粘滯度等。此種物理處理法是最常用、最基本的廢水處理法，應用歷史較久。廢水篩濾截留法是利用留有孔眼的裝置或由某種介質組成的濾層截留廢水中的懸浮固體的方法。使用設備有：格柵，用以截阻大塊固體污染物;篩網，用以截阻、去除廢水中的纖維、紙漿等較細小的懸浮物;布濾設備，用以截阻、去除廢水中的細小懸浮物;砂濾設備，用以過濾截留更為微細的懸浮物。廢水氣液交換處理法系采用向廢水中打入或溶入氧氣或其他能起氧化作用的氣體，以氧化水中的某些化學污染物，特別是有機物，或者使溶解于廢水中的揮發性污染物轉移到氣體中逸出，使廢水凈化的方法。影響氣液交換的因素有：氣液接觸面積和方式、氣液交換設備、廢水性質、水溫、pH值、氣液比等。目前不方便對污水進行處理，也不方便對過濾后的廢渣進行回收處理。

　　實用新型內容

　　本實用新型的目的在于針對現有技術的缺陷和不足，提供一種可以通過進液管使污水進入池體內，通過過濾網實現過濾處理，污水中的廢渣則留在了過濾網上，處理后的水源則存儲在池體的內底部，并通過出液泵與出液管輸出，旋管的旋轉可以控制升降調節桿拉動過濾網向上升，從而方便了對廢渣進行回收處理的污水處理廢渣收回池。

　　為實現上述目的，本實用新型采用的技術方案是：

　　一種污水處理廢渣收回池，包括池體，池體內設有過濾槽，池體的內壁設有第一限位條與第二限位條，第一限位條與第二限位條對應，池體的頂部設有導向管，導向管呈豎直布置，導向管的端部設有旋管，旋管與導向管的端部通過卡扣連接，旋管的內表面設有內螺紋，導向管內套裝有升降調節桿，升降調節桿的外表面設有外螺紋，升降調節桿與旋管通過螺紋連接;升降調節桿的下端設有第一過濾網，第一過濾網的中間位置向下凹陷，第一過濾網的一側設有第一勾部，第一勾部設置在第一限位條上，第一過濾網的另一端設有第二勾部，第二勾部設置在第二限位條上，第一過濾網的底部設有第一底托，第一底托的底部設有支撐條，升降調節桿套裝有第二過濾網，第二過濾網與第一過濾網呈平行布置;池體的頂部設有第一出液球，第一出液球連接有第一進液管，第一進液管的端部設有第一連接頭，池體的頂部設有第二出液球，第二出液球連接有第二進液管，第二進液管的端部設有第二連接頭，池體的底部設有出液泵，出液泵連接有出液管。

　　進一步地，所述支撐條與第一底托的連接位置設有支撐環。

　　進一步地，所述支撐環為環形形狀。

　　進一步地，所述第二過濾網的兩端設有彎曲部。

　　進一步地，所述第二過濾網的底部設有第二底托。

　　進一步地，所述升降調節桿的上端設有拉環。

　　進一步地，所述拉環設有拉勾。

　　采用上述結構后，本實用新型有益效果為：可以通過第一進液管與第二進液管使污水進入池體內，通過第一過濾網與第二過濾網實現過濾處理，污水中的廢渣則留在了第一過濾網與第二過濾網上，處理后的水源則存儲在池體的內底部，并通過出液泵與出液管輸出，旋管的旋轉可以控制升降調節桿拉動第一過濾網與第二過濾網向上升，從而方便了對廢渣進行回收處理。
