申請日2016.05.13

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/04

　　摘要

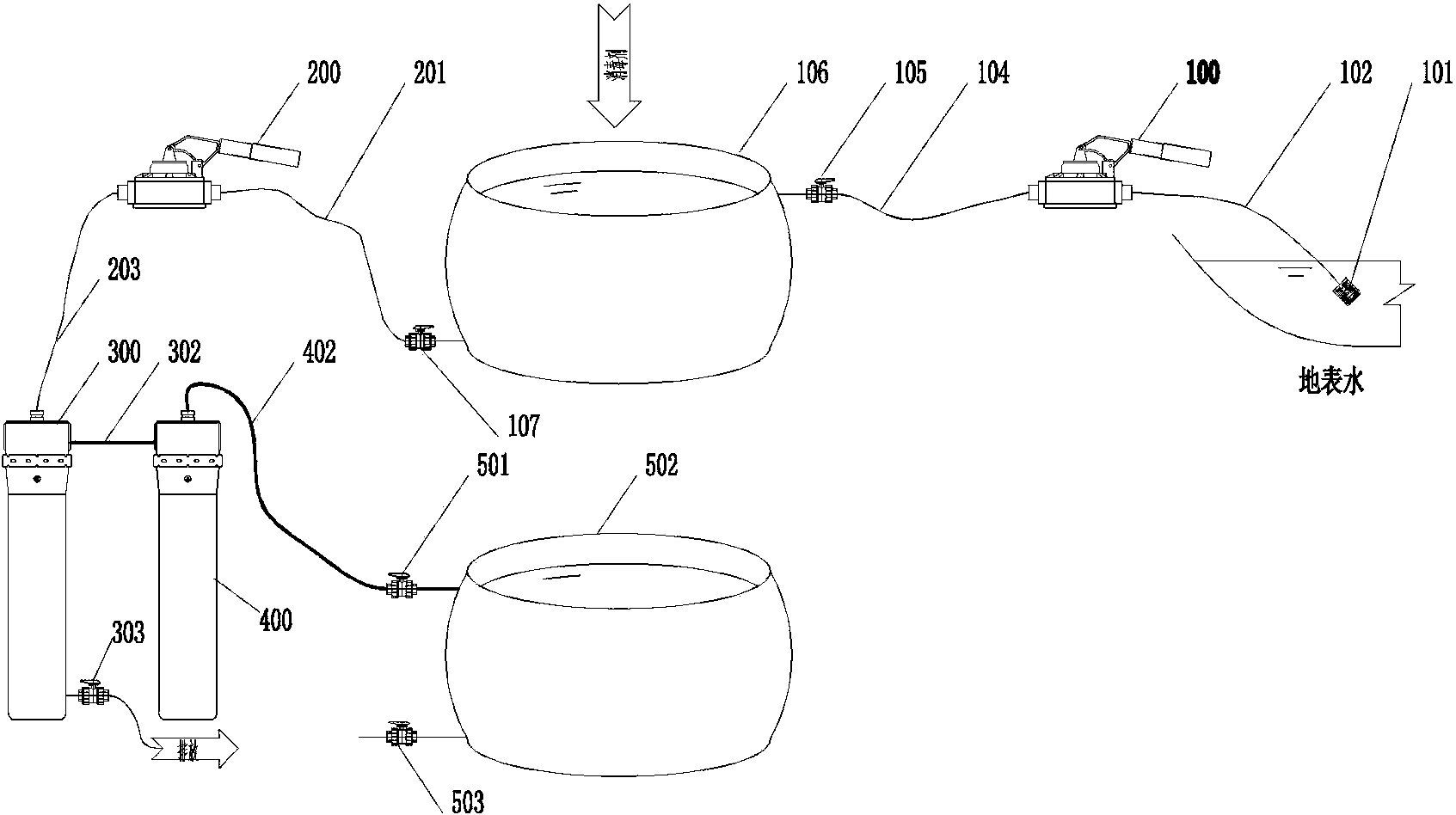

　　一種便攜式人力驅動應急水處理設備，屬于水處理技術領域，包括：手動取水泵，所述手動取水泵通過取水管連接地表水;原水軟體水袋，所述原水軟體水袋通過原袋進水管連接手動取水泵;手動增壓泵，所述手動增壓泵通過原水袋出水管連接原水軟體水袋;超濾模塊，所述超濾模塊通過超濾進水管連接手動增壓泵;所述超濾模塊下部配設濃水調壓閥;碳纖維吸附模塊，所述碳纖維吸附模塊通過超濾產水管連接超濾模塊;產水軟體水袋，所述產水軟體水袋通過吸附產水管連接碳纖維吸附模塊。系統配置自主研發的超濾模塊、碳纖維吸附模塊，可在不同微污染水源條件下，通過工藝參數調整，達到生活飲用水水質要求。

　　權利要求書

　　1.一種便攜式人力驅動應急水處理設備，其特征在于，包括：

　　手動取水泵(100)，所述手動取水泵(100)通過取水管(102)連接地表水;

　　原水軟體水袋(106)，所述原水軟體水袋(106)通過原袋進水管(104)連接手動取水泵(100);

　　手動增壓泵(200)，所述手動增壓泵(200)通過原水袋出水管(201)連接原水軟體水袋(106);

　　超濾模塊(300)，所述超濾模塊(300)通過超濾進水管(203)連接手動增壓泵(200);所述超濾模塊(300)下部配設濃水調壓閥(303);

　　碳纖維吸附模塊(400)，所述碳纖維吸附模塊(400)通過超濾產水管(302)連接超濾模塊(300);

　　產水軟體水袋(502)，所述產水軟體水袋(502)通過吸附產水管(402)連接碳纖維吸附模塊(400);

　　所述手動取水泵(100)和手動增壓泵(200)均由手柄(111)，泵體(114)，泵進水口(113)和泵出水口(112)組成;所述泵體(114)內設吸水泵腔、皮囊及彈簧;所述泵進水口(113)和泵出水口(112)均配設有單向閥;

　　所述原水袋出水管(201)設置有底部出水閥(107)，原水袋出水管(201)與底部出水閥(107)采用活接;所述吸附產水管(402)設置有產水軟體水袋進水閥(501);吸附產水管(402)與產水軟體水袋進水閥(501)采用活接。

　　2.如權利要求1所述的一種便攜式人力驅動應急水處理設備，其特征在于，所述取水管(102)連接地表水的一端設置有過濾頭(101)。

　　3.如權利要求1所述的一種便攜式人力驅動應急水處理設備，其特征在于，所述超濾模塊(300)包括超濾外殼(309)、膜封蓋(306)、膜絲(308)和超濾中心管(307);所述膜封蓋(306)置于超濾外殼(309)內部，且將超濾外殼(309)內腔分隔出上產水腔和下過濾腔;所述膜絲(308)置于下過濾腔，且膜絲(308)兩端固定于膜封蓋(306)并與上產水腔相連通;所述超濾中心管(307)穿設于膜封蓋(306)，上端連接超濾外殼(309)的超濾進水口(305)，下端延伸至下過濾腔;所述超濾外殼(309)頂部開設有與超濾中心管(307)連通的超濾進水口(305)，上部開設有與上產水腔連通的超濾產水口(304)，底部開設有與下過濾腔連通的超濾排放口(301);所述超濾進水口(305)連接超濾進水管(203);所述超濾產水口(304)連接超濾產水管(302);所述超濾排放口(301)連接濃水調壓閥(303)。

　　4.如權利要求1所述的一種便攜式人力驅動應急水處理設備，其特征在于，所述碳纖維吸附模塊(400)包括吸附外殼(404)、碳纖維吸附柱(406)和吸附中心管(405);所述吸附外殼(404)中空形成腔體，頂端開設有吸附產水口(403)，上部開設有吸附進水口(407)，下部開設有吸附排水口(401);所述碳纖維吸附柱(406)置于吸附外殼(404)的腔體內，底端固定于吸附外殼(404)下部，頂端通過吸附中心管(405)與吸附產水口(403)相連通;所述吸附中心管(405)，上端連接外殼(404)的出水口(403)，下端延伸至吸附外殼(404)腔體下部;所述吸附進水口(407)連接超濾產水管(302);所述吸附產水口(403)連接吸附產水管(402)。

　　說明書

　　一種便攜式人力驅動應急水處理設備

　　技術領域

　　本發明屬于水處理技術領域，具體涉及為一種便攜式人力驅動應急水處理設備。

　　背景技術

　　近年來，為追隨科技的發展和社會的進步，環境問題日益嚴峻，且突發災難事故在眾多問題中比較棘手。另外，部隊作戰或野外訓練時，大部分飲水供給需要就近就地自行制備，飲水安全補給直接關乎部隊戰力。突發應急或野外作業狀況下，現場往往缺電，且水源地水質情況復雜，可能存在有機化合物、無機化合物、重金屬、生物污染等，因此，尋找一種能夠適應各種水源的便攜式人力驅動應急水處理設備顯得尤為重要。

　　傳統的砂濾裝置因其體積過大，對懸浮物去除率低，易堵塞，不太適應野外應急狀況。為了解決上述問題，中國專利CN101948190A公開了一種野外應急水處理設備，利用過濾網、PP棉濾芯過濾器、活性炭顆粒過濾器、活性炭棒過濾器、超濾過濾器、紫外殺菌器組成的設備作野外應急水處理，使用發電機提供小型水泵動力，該設備可滿足突發事故下的飲用水要求，但其也存在著一些不足，如需要充足的能源補給，環境較為惡劣情況下，PP棉濾芯易堵塞，工作壽命短，前置活性炭過濾吸附容量有限，出水水質不達標，需要動力，飲用水供應受燃料供應限制。

　　因此，急需一種滿足攜帶、拆裝方便，人力驅動，產水量大，水質安全有保障的應急水處理設備。

　　發明內容

　　本發明的目的在于克服上述提到的缺陷和不足，而提供一種便攜式人力驅動應急水處理設備。

　　本發明實現其目的采用的技術方案如下。

　　一種便攜式人力驅動應急水處理設備，包括：

　　手動取水泵，所述手動取水泵通過取水管連接地表水;

　　原水軟體水袋，所述原水軟體水袋通過原袋進水管連接手動取水泵;

　　手動增壓泵，所述手動增壓泵通過原水袋出水管連接原水軟體水袋;

　　超濾模塊，所述超濾模塊通過超濾進水管連接手動增壓泵;所述超濾模塊下部配設濃水調壓閥;

　　碳纖維吸附模塊，所述碳纖維吸附模塊通過超濾產水管連接超濾模塊;

　　產水軟體水袋，所述產水軟體水袋通過吸附產水管連接碳纖維吸附模塊。

　　所述取水管連接地表水的一端設置有過濾頭。

　　所述手動取水泵和手動增壓泵均由手柄，泵體，泵進水口和泵出水口組成;所述泵體內設吸水泵腔、皮囊及彈簧;所述泵進水口和泵出水口均配設有單向閥。

　　所述超濾模塊包括超濾外殼、膜封蓋、膜絲和超濾中心管;所述膜封蓋置于超濾外殼內部，且將超濾外殼內腔分隔出上產水腔和下過濾腔;所述膜絲置于下過濾腔，且膜絲兩端固定于膜封蓋并與上產水腔相連通;所述超濾中心管穿設于膜封蓋，上端連接超濾外殼的超濾進水口，下端延伸至下過濾腔;所述超濾外殼頂部開設有與超濾中心管連通的超濾進水口，上部開設有與上產水腔連通的超濾產水口，底部開設有與下過濾腔連通的超濾排放口;所述超濾進水口連接超濾進水管;所述超濾產水口連接超濾產水管;所述超濾排放口連接濃水調壓閥。

　　所述碳纖維吸附模塊包括吸附外殼、碳纖維吸附柱和吸附中心管;所述吸附外殼中空形成腔體，頂端開設有吸附產水口，上部開設有吸附進水口，下部開設有吸附排水口;所述碳纖維吸附柱置于吸附外殼的腔體內，底端固定于吸附外殼下部，頂端通過吸附中心管與吸附產水口相連通;所述吸附中心管，上端連接外殼的出水口，下端延伸至吸附外殼腔體下部;所述吸附進水口連接超濾產水管;所述吸附產水口連接吸附產水管。

　　所述原水袋出水管設置有底部出水閥，原水袋出水管與底部出水閥采用活接;所述吸附產水管設置有產水軟體水袋進水閥;吸附產水管與產水軟體水袋進水閥采用活接。

　　本發明具有以下優點：

　　1滿足多種水源條件：系統配置自主研發的超濾模塊、碳纖維吸附模塊，可在不同微污染水源條件下，通過工藝參數調整，達到生活飲用水水質要求;

　　2采用自主研發的超濾模塊，可直接過濾，簡化工藝流程，操作簡單;

　　3采用碳纖維吸附模塊，吸附去除剩余有機污染物等，操作簡單，保證出水水質;

　　4模塊化設計，系統主機設管道收納箱，收納軟管，便于攜帶，組裝快速。
