申請日2016.05.13

　　公開(公告)日2016.11.30

　　IPC分類號C02F9/02

　　摘要

　　本實用新型提供了一種洗車驛站用污水處理系統，包括集水坑、一級過濾系統、水泵、二級過濾系統和自助洗車機所述的集水坑入水口設有對污水進行初步過濾的一級過濾系統，所述的集水坑底部設有水泵，水泵通過抽水管與對污水進一步過濾的二級過濾系統，二級過濾系統通過抽水管與自助洗車機相連接，一級過濾系統包括對大顆粒沙石進行過濾的過濾網和對小顆粒砂石進行過濾的海綿層，二級過濾系統包括過濾箱，過濾箱內設有三級過濾濾芯，所述的濾芯依次為聚丙烯熔噴濾芯、顆�；钚蕴繛V芯和超濾膜濾芯，利用一級過濾系統和二級過濾系統依次對污水進行處理，有效降低水中的含沙量從而達到洗車用水的標準，實現了水的循環利用，節約了水資源，降低了成本。

　　權利要求書

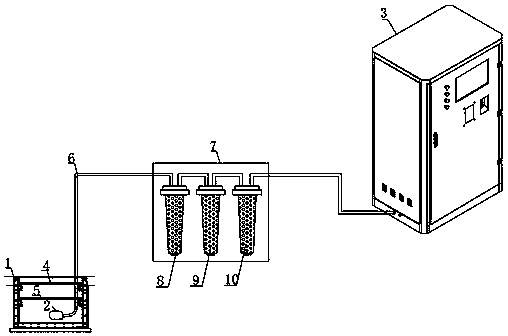

　　1.一種洗車驛站用污水處理系統，其特征在于，包括集水坑(1)、一級過濾系統、水泵(2)、二級過濾系統和自助洗車機(3)，所述的集水坑(1)入水口設有對污水進行初步過濾的一級過濾系統，所述的集水坑(1)底部設有水泵(2)，水泵(2)通過抽水管(6)與對污水進一步過濾的二級過濾系統，所述的二級過濾系統通過抽水管(6)與自助洗車機(3)相連接，所述的一級過濾系統包括對大顆粒沙石進行過濾的過濾網(4)和對小顆粒砂石進行過濾的海綿層(5)，所述的二級過濾系統包括過濾箱(7)，所述的過濾箱(7)內設有三級過濾濾芯，所述的濾芯依次為聚丙烯熔噴濾芯(9)、顆�；钚蕴繛V芯(10)和超濾膜濾芯(11)。

　　2.根據權利要求1所述的一種洗車驛站用污水處理系統，其特征在于，所述的水泵(2)的位置距離集水坑十公分。

　　3.根據權利要求1所述的一種洗車驛站用污水處理系統，其特征在于，所述的自助洗車機(3)內設有暫時儲水用的儲水箱。

　　說明書

　　一種洗車驛站用污水處理系統

　　技術領域

　　本實用新型涉及洗車設備技術領域，尤其涉及一種洗車驛站用污水處理系統。

　　背景技術

　　目前在洗車過程中，由于車身較臟，使得洗車后的水中含有大量泥沙而無法進行重復利用，所以一般會直接將污水排走，這在一定程度上增加了水的使用量，浪費了水資源的同時提高了洗車的成本。

　　實用新型內容

　　本實用新型提供了一種洗車驛站用污水處理系統，結構簡單，使用方便，利用一級過濾系統和二級過濾系統依次對污水進行處理，有效降低水中的含沙量從而達到洗車用水的標準，實現了水的循環利用，節約了水資源，降低了成本。

　　為解決上述技術問題，本申請實施例提供了一種洗車驛站用污水處理系統，包括集水坑、一級過濾系統、水泵、二級過濾系統和自助洗車機所述的集水坑入水口設有對污水進行初步過濾的一級過濾系統，所述的集水坑底部設有水泵，水泵通過抽水管與對污水進一步過濾的二級過濾系統，所述的二級過濾系統通過抽水管與自助洗車機相連接，所述的一級過濾系統包括對大顆粒沙石進行過濾的過濾網和對小顆粒砂石進行過濾的海綿層，所述的二級過濾系統包括過濾箱，所述的過濾箱內設有三級過濾濾芯，所述的濾芯依次為聚丙烯熔噴濾芯、顆�；钚蕴繛V芯和超濾膜濾芯。

　　作為本實用新型的一個優選的技術方案，所述的水泵的位置距離集水坑十公分左右。

　　作為本實用新型的一個優選的技術方案，所述的自助洗車機內設有暫時儲水用的儲水箱。

　　本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

　　結構簡單，使用方便，利用一級過濾系統和二級過濾系統依次對污水進行處理，有效降低水中的含沙量從而達到洗車用水的標準，實現了水的循環利用，節約了水資源，降低了成本。
