申請日2016.05.13

　　公開(公告)日2016.10.05

　　IPC分類號C02F3/28; C02F101/16

　　摘要

　　本實用新型公開了一種厭氧顆粒污泥氨氧化法污水脫氮處理裝置，包括厭氧顆粒污泥連續處理池，所述厭氧顆粒污泥連續處理池內下端中部為一級消化室，一級消化室上端通過管道與鼓風機連接;厭氧顆粒污泥連續處理池內上端中部為二級反應室，二級反應室位于一級消化室正上方，二級反應室頂部開口;一級消化室和二級反應室外側為固液分離室。本實用新型設計合理，采用厭氧顆粒污泥氨氧化法污水脫氮處理裝置，可以解決工程接種污泥有效啟動時間長及污泥活性差的問題。其高效脫氮性能可以提高污水處理不同工藝段的負荷處理率，滿足高濃度氨氮廢水的處理工藝需求，可以最大程度地節約投資成本和提高工藝處理的效果。

　　權利要求書

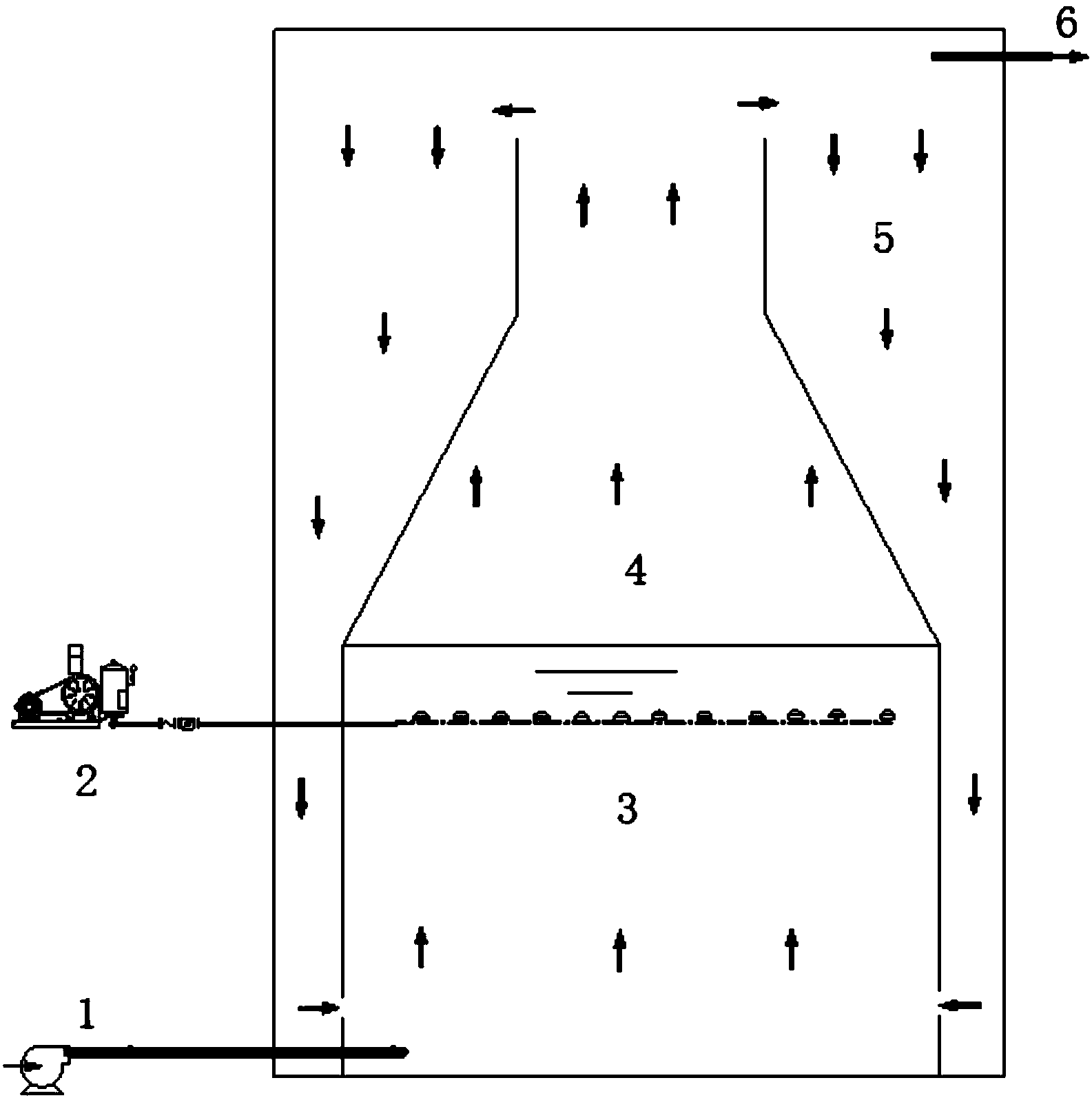

　　1.一種厭氧顆粒污泥氨氧化法污水脫氮處理裝置，包括厭氧顆粒污泥連續處理池，其特征在于：所述厭氧顆粒污泥連續處理池內下端中部為一級消化室(3)，一級消化室(3)上端通過管道與鼓風機(2)連接;厭氧顆粒污泥連續處理池內上端中部為二級反應室(4)，二級反應室(4)位于一級消化室(3)正上方，二級反應室(4)頂部開口;一級消化室(3)和二級反應室(4)外側為固液分離室(5)。

　　2.根據權利要求1所述的厭氧顆粒污泥氨氧化法污水脫氮處理裝置，其特征在于：所述一級消化室(3)下端左側設有進水口(1)，進水口(1)與水泵連接。

　　3.根據權利要求1所述的厭氧顆粒污泥氨氧化法污水脫氮處理裝置，其特征在于：所述固液分離室(5)上端右側設有清水出口(6)。

　　說明書

　　一種厭氧顆粒污泥氨氧化法污水脫氮處理裝置

　　技術領域

　　本實用新型涉及一種環保設備，具體是一種厭氧顆粒污泥氨氧化法污水脫氮處理裝置。

　　背景技術

　　隨著城市人口的快速增加，工農業的發展以及城市化步伐的加快，含有高濃度氮磷物質的生活污水、工業廢水和農田地表水徑流匯入湖泊、水庫、河流和海灣水域，使藻類等植物大量繁殖，導致水體的富營養化，因此以控制富營養化為目的的脫氮除磷已成為世界各國主要的奮斗目標。高氨氮廢水往往碳源不足，厭氧氨氧化工藝不需要額外的投加碳源，在缺氧條件下能夠?qū)崿F(xiàn)氨氮的高效去除，而且工藝流程短，運行費用低，因此具有較高的實際應用價值。

　　實用新型內容

　　本實用新型的目的在于提供一種厭氧顆粒污泥氨氧化法污水脫氮處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種厭氧顆粒污泥氨氧化法污水脫氮處理裝置，包括厭氧顆粒污泥連續處理池，所述厭氧顆粒污泥連續處理池內下端中部為一級消化室，一級消化室上端通過管道與鼓風機連接;厭氧顆粒污泥連續處理池內上端中部為二級反應室，二級反應室位于一級消化室正上方，二級反應室頂部開口;一級消化室和二級反應室外側為固液分離室。

　　作為本實用新型進一步的方案：所述一級消化室下端左側設有進水口，進水口與水泵連接。

　　作為本實用新型再進一步的方案：所述固液分離室上端右側設有清水出口。

　　與現有技術相比，本實用新型的有益效果是：本實用新型設計合理，采用厭氧顆粒污泥氨氧化法污水脫氮處理裝置，可以解決工程接種污泥有效啟動時間長及污泥活性差的問題�？梢杂行�提高基質氮去的除效率，顆粒污泥的高活性和穩定性。運行時，氨氮和亞硝基氮去除率皆大于98%，總氮平均去除率為86%，總氮去除負荷2.56 kg/(m3.d)。其高效脫氮性能可以提高污水處理不同工藝段的負荷處理率，滿足高濃度氨氮廢水的處理工藝需求，可以最大程度地節約投資成本和提高工藝處理的效果。
