申請日2016.05.29
公開(公告)日2017.01.11
IPC分類號C02F3/30
摘要
本實用新型公開了一種污水處理用生化池，包括污水?dāng)嚢鑵^(qū)、有氧反應區、無氧反應區、潛水?dāng)嚢柩b置，所述污水?dāng)嚢鑵^(qū)一側設有污水?dāng)嚢鑵^(qū)入水口，所述污水?dāng)嚢鑵^(qū)內部一側設有潛水?dāng)嚢柩b置，所述污水?dāng)嚢鑵^(qū)一側設有無氧反應區，所述污水?dāng)嚢鑵^(qū)與無氧反應區之間的隔板上設有無氧反應區入水口;所述無氧反應區一側設有有氧反應區，所述無氧反應區與有氧反應區之間的隔板上設有有氧反應區入水口;所述污水?dāng)嚢鑵^(qū)入水口的高度低于無氧反應區入水口的高度，所述無氧反應區入水口的高度低于有氧反應區入水口的高度。本實用新型將污水充分?jǐn)嚢杌旌希褂醒醴磻?yīng)和無氧的生化反應接觸面積更大，反應更徹底，污水處理效率高，污水處理效果好。

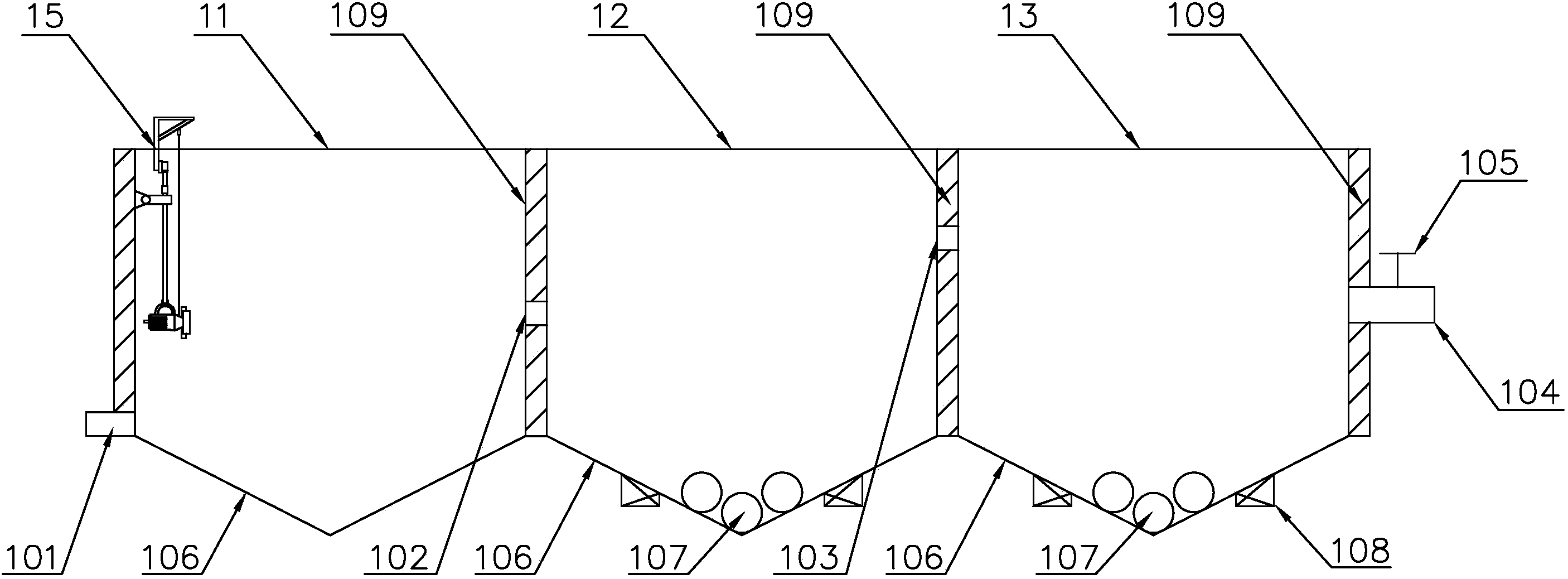

摘要附圖
權利要求書
1.一種污水處理用生化池，包括污水?dāng)嚢鑵^(qū)、有氧反應區、無氧反應區、潛水?dāng)嚢柩b置，其特征在于所述污水?dāng)嚢鑵^(qū)一側設有污水?dāng)嚢鑵^(qū)入水口，所述污水?dāng)嚢鑵^(qū)內部一側設有潛水?dāng)嚢柩b置，所述潛水?dāng)嚢柩b置包括起吊裝置、支撐架、限位塊、導桿、潛水?dāng)嚢铏C、起吊繩索、連接架，所述起吊裝置下部設有導桿，所述導桿下部設有潛水?dāng)嚢铏C，所述導桿上設有連接架，所述連接架一側設有支撐座，所述支撐座固定在隔板上，所述連接架與支撐座活動連接，所述導桿上設有限位塊，所述限位塊位于連接架的上部，所述潛水?dāng)嚢铏C通過繩索與起吊裝置連接;
所述污水?dāng)嚢鑵^(qū)一側設有無氧反應區，所述污水?dāng)嚢鑵^(qū)與無氧反應區通過隔板分隔，所述污水?dāng)嚢鑵^(qū)與無氧反應區之間的隔板上設有無氧反應區入水口;所述無氧反應區一側設有有氧反應區，所述無氧反應區與有氧反應區通過隔板分隔，所述無氧反應區與有氧反應區之間的隔板上設有有氧反應區入水口;所述有氧反應區一側設有污水排污口，所述污水排污口一側設有排污閥;所述污水?dāng)嚢鑵^(qū)入水口的高度低于無氧反應區入水口的高度，所述無氧反應區入水口的高度低于有氧反應區入水口的高度，所述污水?dāng)嚢鑵^(qū)、無氧反應區、有氧反應區下部設有底板，所述底板上部設有排污管。
2.根據權利要求1所述的污水處理用生化池，其特征在于所述底板為V形。
3.根據權利要求1所述的污水處理用生化池，其特征在于所述無氧反應區和有氧反應區的底板下部均設有振動器。
4.根據權利要求3所述的污水處理用生化池，其特征在于所述振動器為插入式振動器或平板振動器。
說明書
一種污水處理用生化池
技術領域
本實用新型屬于污水處理技術領域，特別涉及一種污水處理用生化池。
背景技術
眾所周知，焦化廢水是一種典型的有毒難降解有機廢水，焦化廢水主要來自焦?fàn)t煤氣初冷和焦化生產過程中的生產用水以及蒸汽冷凝廢水，其危害在于：1)焦化廢水中污染物濃度高，難于降解;2)由于焦化廢水中氮的存在，致使生物凈化所需的氮源過剩，給處理達標帶來較大困難;3)焦化廢水中多環芳烴不但難以降解，而且通常還是強致癌物質，對環境造成嚴重污染的同時也直接威脅到人類健康。
生化池指的是將廢水分格沉淀，以及對污泥進行厭氧消化并加以過濾處理的構筑物，其原理是固化物在生化池中水解，上層經水解后的水花物體從翅中設置的管道流出，隨著我國城市化的進展及環境污染的加劇，生化池為農業生產提供肥料的作用已逐步減弱，其對保護水體起到了積極作用并已成為環境保護的基本措施之一。
經過檢索，授權公告號為CN 202754839 U的實用新型公開了一種生化池，包括有一個水池，水池的中部設有一個擋板，擋板的其中一端設有一個缺口，位于缺口的對立端的擋板兩側的水池的池壁上分別設有進水口、出水口，進水口處的水池的底部高度高于缺口處的水池的底部高度，缺口處的水池的底部高于出水口處的水池的底部高度;其存在水流速度過快，生化反應不徹底的問題。
發明內容
本實用新型的目的是克服現有技術中不足，提供一種污水處理用生化池，先將污水充分?jǐn)嚢杌旌�，使有氧反�?yīng)和無氧的生化反應接觸面積更大，反應更徹底，污水處理效率高，污水處理效果好。
為了實現上述目的，本實用新型采用的技術方案是：
一種污水處理用生化池，包括污水?dāng)嚢鑵^(qū)、有氧反應區、無氧反應區、潛水?dāng)嚢柩b置，所述污水?dāng)嚢鑵^(qū)一側設有污水?dāng)嚢鑵^(qū)入水口，所述污水?dāng)嚢鑵^(qū)內部一側設有潛水?dāng)嚢柩b置，所述潛水?dāng)嚢柩b置包括起吊裝置、支撐架、限位塊、導桿、潛水?dāng)嚢铏C、起吊繩索、連接架，所述起吊裝置下部設有導桿，所述導桿下部設有潛水?dāng)嚢铏C，推進攪拌含有懸浮物的污水、稀泥漿、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀;所述導桿上設有連接架，所述連接架一側設有支撐座，所述支撐座固定在隔板上，所述連接架與支撐座活動連接，便于導桿根據實際情況調整適當?shù)慕嵌龋_到污水?dāng)嚢璺秶鷱V，攪拌效果好的目的;所述導桿上設有限位塊，所述限位塊位于連接架的上部，限位塊限制導桿的移動，防止?jié)撍當嚢铏C掉落水中，所述潛水?dāng)嚢铏C通過繩索與起吊裝置連接;
所述污水?dāng)嚢鑵^(qū)一側設有無氧反應區，所述污水?dāng)嚢鑵^(qū)與無氧反應區通過隔板分隔，所述無氧反應區利用厭氧菌的作用，去除廢水中的有機物，所述污水?dāng)嚢鑵^(qū)與無氧反應區之間的隔板上設有無氧反應區入水口;所述無氧反應區一側設有有氧反應區，所述無氧反應區與有氧反應區通過隔板分隔，所述有氧反應區讓活性污泥進行有氧呼吸，進一步把有機物分解成無機物，所述無氧反應區與有氧反應區之間的隔板上設有有氧反應區入水口;所述有氧反應區一側設有污水排污口，用于排放生化反應后的污水，所述污水排污口一側設有排污閥;所述污水?dāng)嚢鑵^(qū)入水口的高度低于無氧反應區入水口的高度，所述無氧反應區入水口的高度低于有氧反應區入水口的高度，有利于增強污水在污水?dāng)嚢鑵^(qū)、無氧反應區、有氧反應區的停留時間，增強污水的攪拌時間和生化反應時間，使污水生化反應更徹底，污水處理效果更好，所述污水?dāng)嚢鑵^(qū)、無氧反應區、有氧反應區下部設有底板，所述底板上部設有排污管，用于排出生化反應產生的污泥。
優選的，所述底板為V形，V形底板有助于污泥的聚集，排污管將聚集的污泥排放的更徹底，減少了污水中污泥的含量，為后續污水處理降低了難度，提高了污水處理的效率，增強了污水處理的效果。
優選的，所述無氧反應區和有氧反應區的底板下部均設有振動器，振動器的振動作用將污泥想V形底板的底部聚集，避免了污泥在底板上結塊，減輕了后續污泥處理的負擔，降低了工人的勞動強度。進一步優選地，所述振動器為插入式振動器或平板振動器。
本實用新型與現有技術相比較有益效果表現在：
1)本設備先將污水充分?jǐn)嚢杌旌希褂醒醴磻?yīng)和無氧的生化反應接觸面積更大，反應更徹底，污水處理效率高，污水處理效果好;
2)底板為V形，V形底板有助于污泥的聚集，排污管將聚集的污泥排放的更徹底，減少了污水中污泥的含量，為后續污水處理降低了難度，提高了污水處理的效率，增強了污水處理的效果;
3)無氧反應區和有氧反應區的底板下部均設有振動器，振動器的振動作用將污泥想V形底板的底部聚集，避免了污泥在底板上結塊，減輕了后續污泥處理的負擔，降低了工人的勞動強度
